Przeznaczenie produktu

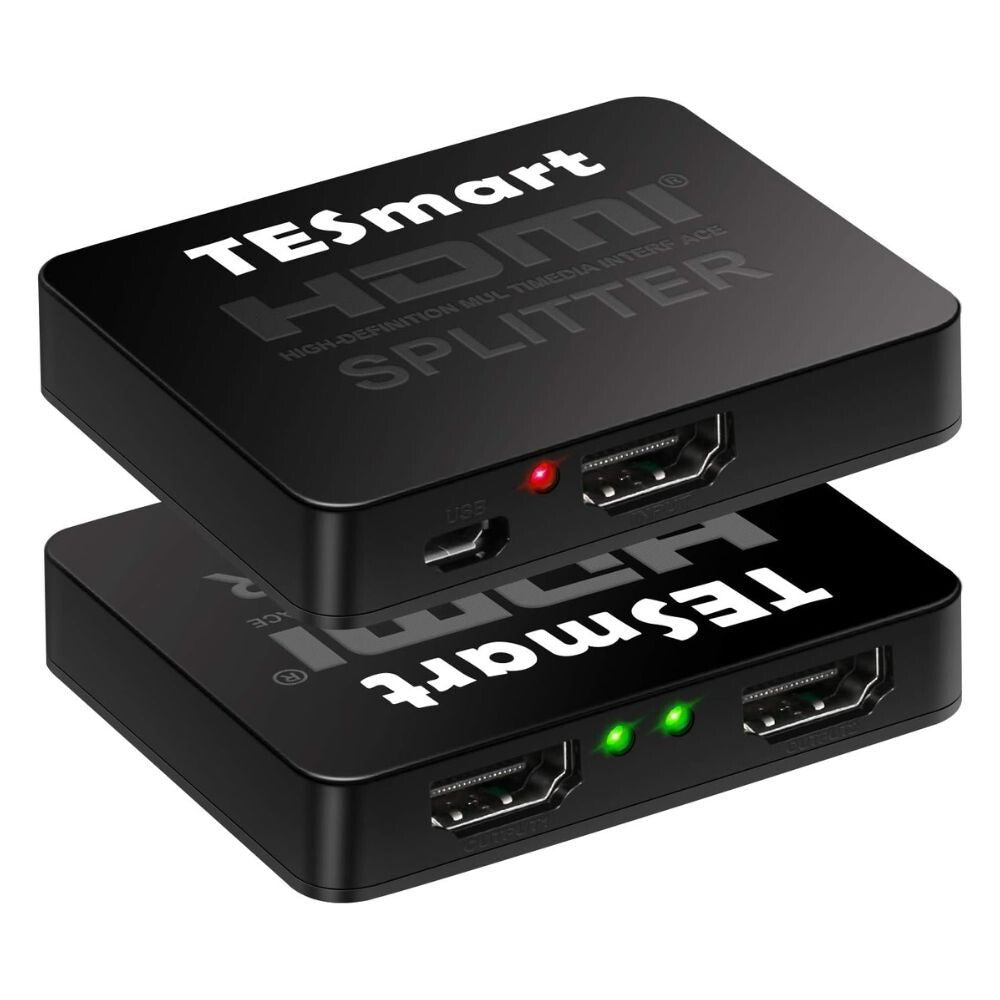

Urządzenie Rozdzielacz HDMI 1×2 umożliwia jednoczesne przesyłanie obrazu i dźwięku z jednego źródła sygnału HDMI do dwóch wyświetlaczy HDMI .

Można go używać na przykład z:

• telewizorem
• monitorem
• projektorem
• odtwarzaczem DVD/Blu-ray
• dekoderem

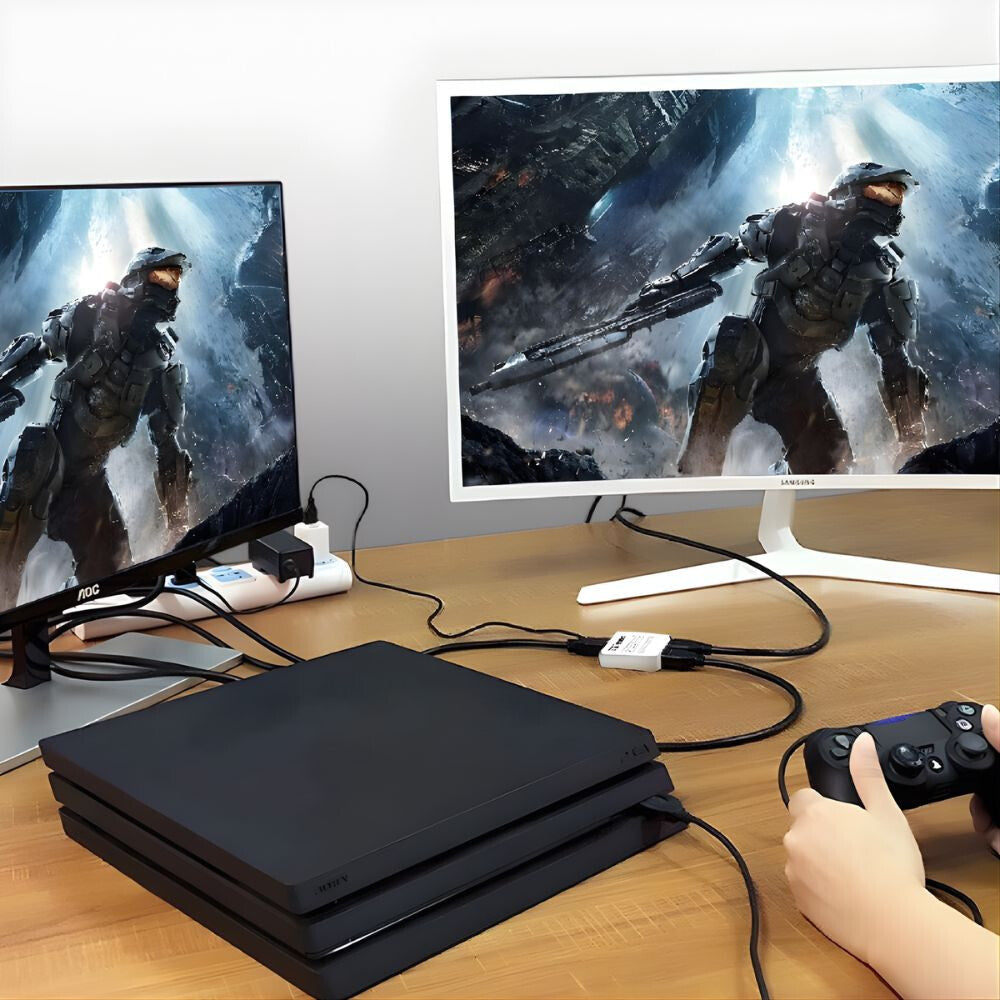

• konsolą PS3 / PS4
• komputerem
• innym urządzeniem wyposażonym w wyjście HDMI

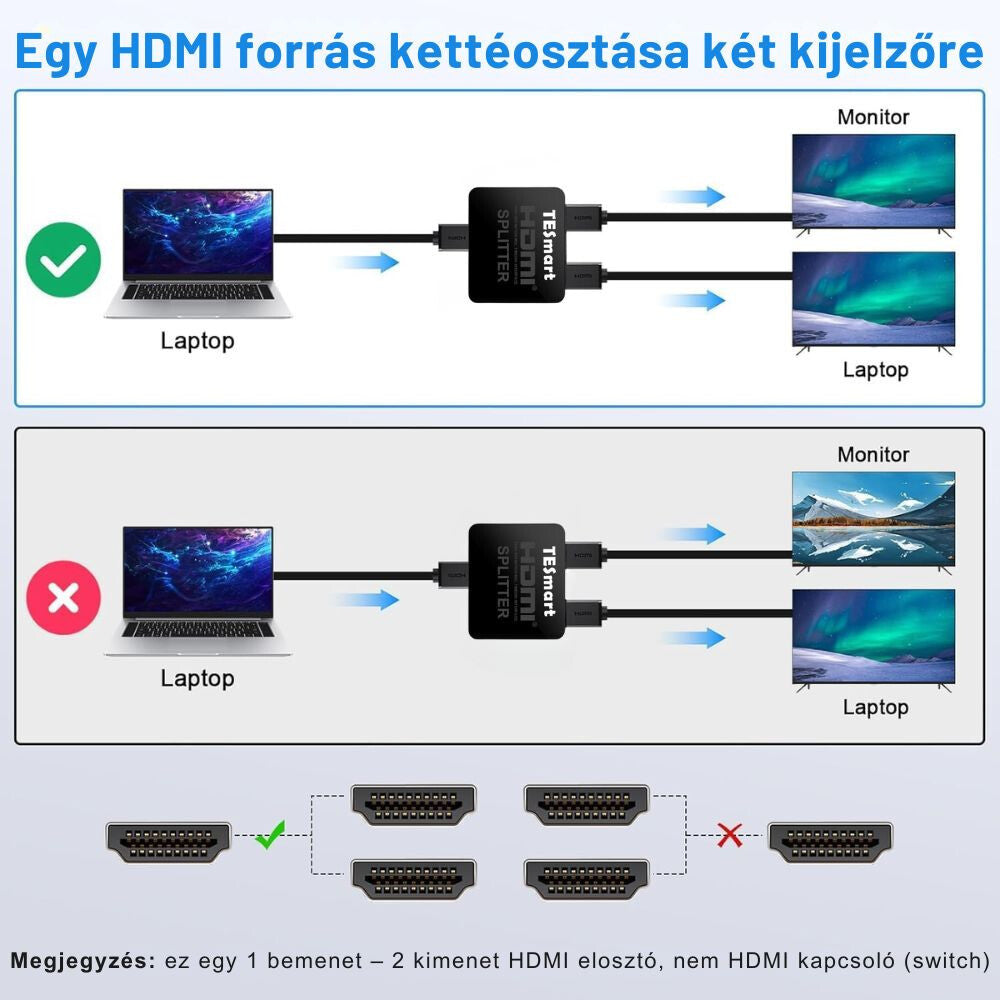

Ważne: Rozdzielacz przesyła ten sam obraz do obu wyświetlaczy. Nie nadaje się do wyświetlania dwóch różnych obrazów ani tworzenia rozszerzonego pulpitu komputera.

Najważniejsze cechy

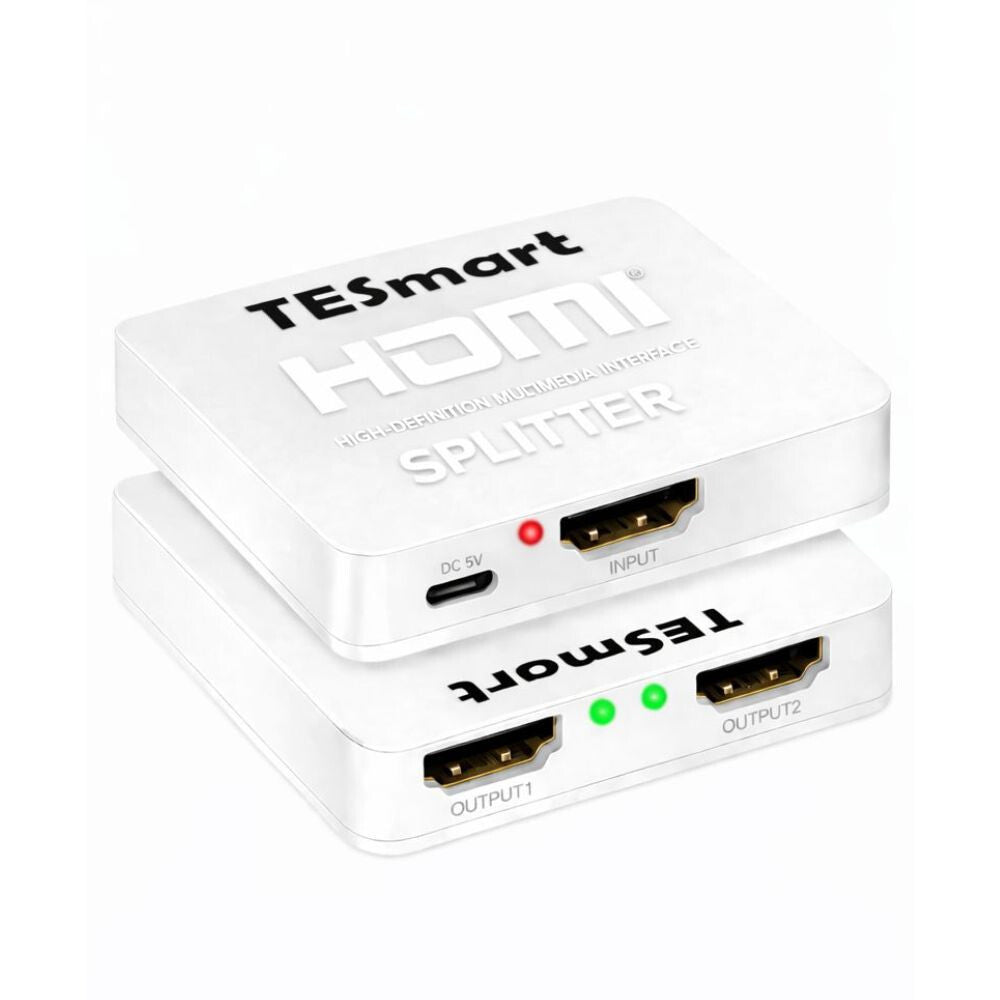

• 1 wejście HDMI
• 2 wyjścia HDMI

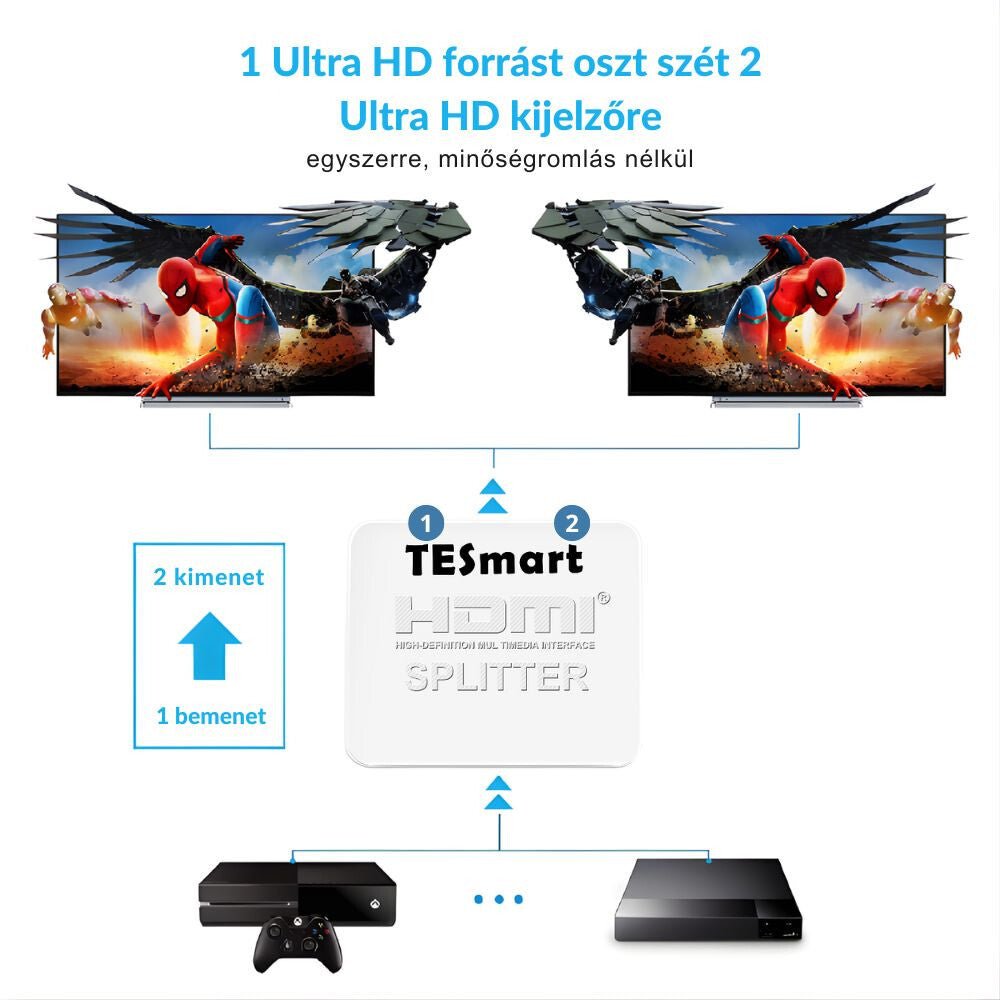

• Przesyłanie sygnału z jednego źródła HDMI Ultra HD do dwóch wyświetlaczy Ultra HD
• Maksymalna obsługiwana rozdzielczość: 3840 × 2160 @ 60 Hz
• Maksymalna przepustowość transmisji danych: 18 Gb/s
• Obsługa do 36 bitów/piksel Deep Color támogatás
• Inteligentne zarządzanie EDID
• Obsługa wielokanałowego dźwięku cyfrowego
• Możliwość używania ze źródłami i wyświetlaczami DVI za pomocą odpowiedniego adaptera
• Zasilanie przez Micro USB


Obsługiwane formaty dźwięku

Zgodnie z informacjami podanymi na opakowaniu urządzenie obsługuje między innymi następujące formaty dźwięku:

• LPCM 7.1
• Dolby TrueHD
• Dolby Digital
• DTS-HD Master Audio

Rzeczywiście dostępny format dźwięku zależy również od możliwości źródła sygnału i podłączonych wyświetlaczy.

Zawartość opakowania

• 1 szt. rozdzielacza HDMI 1×2
• 1 szt. przewodu zasilającego Micro USB
• 1 szt. instrukcji obsługi

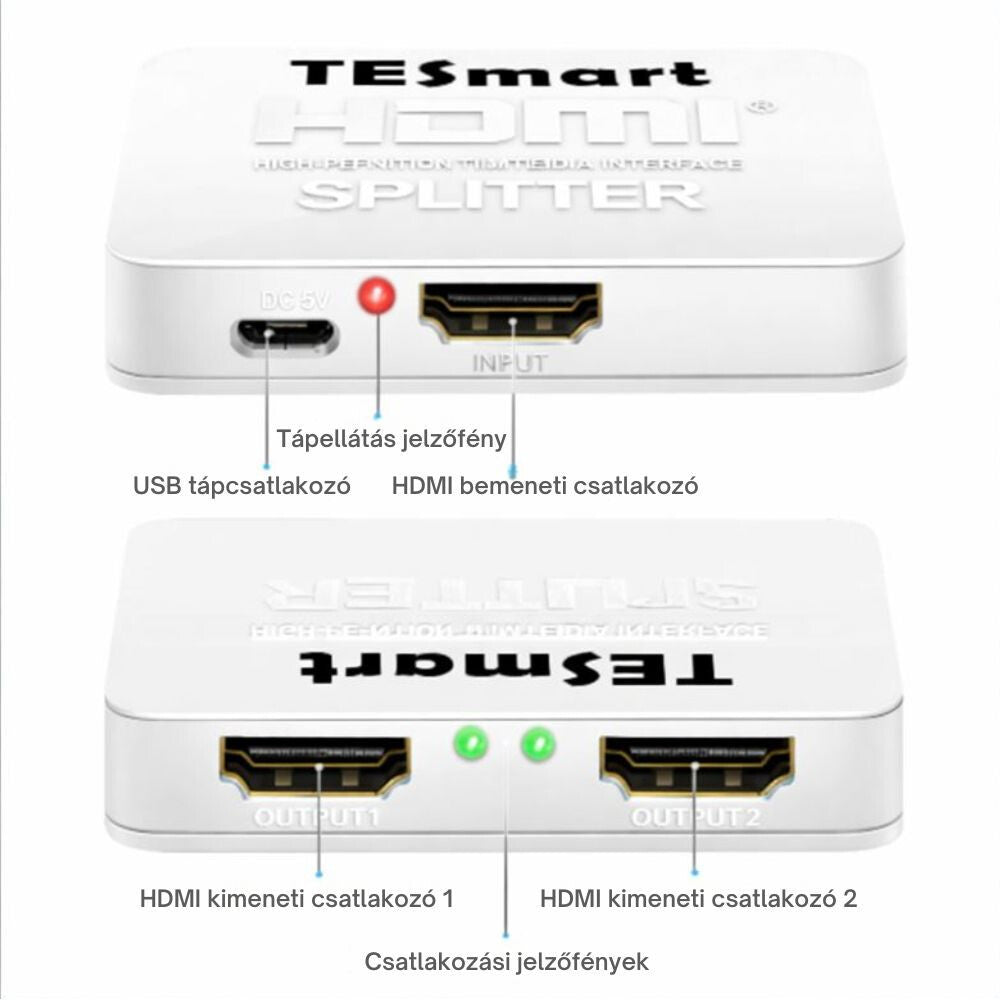

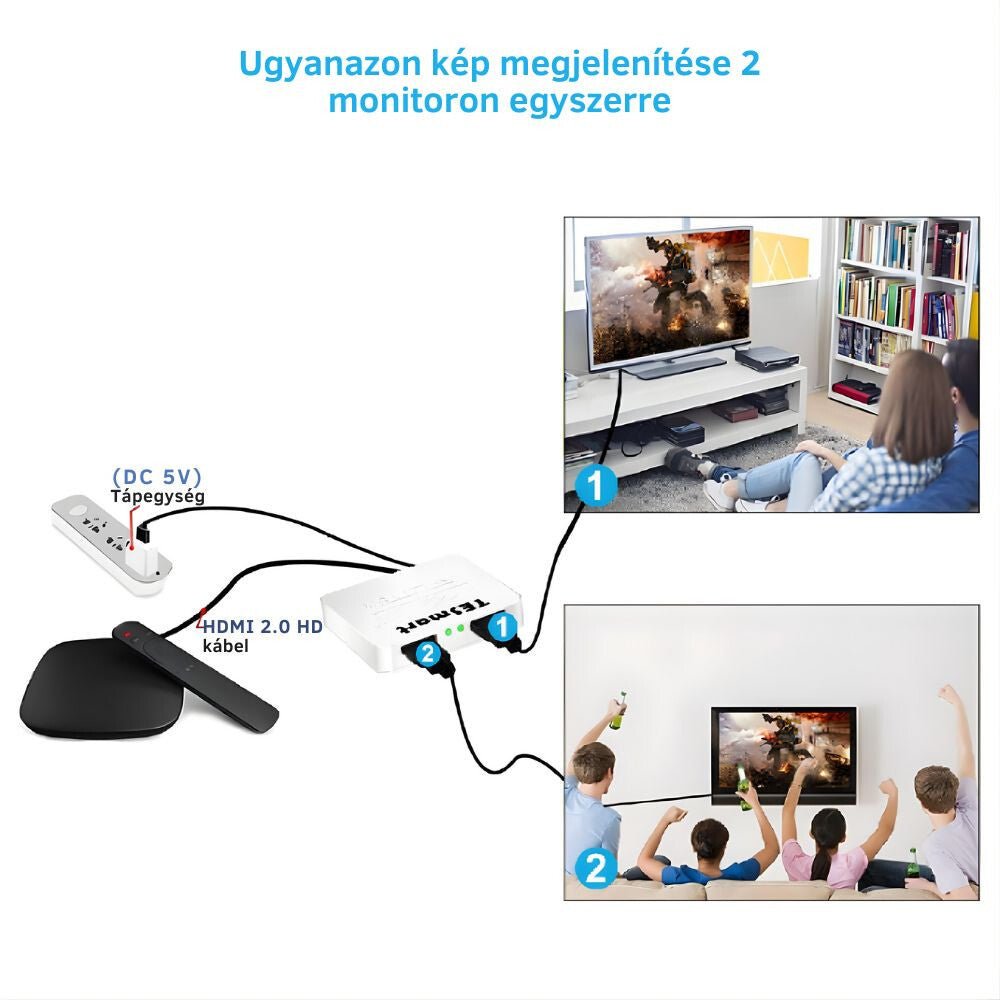

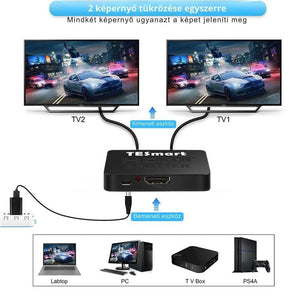

Podłączanie

1. Podłączanie źródła sygnału HDMI

Podłącz źródło sygnału HDMI do wejścia INPUT rozdzielacza za pomocą kabla HDMI.

Źródłem sygnału może być na przykład:

• odtwarzacz DVD/Blu-ray
• dekoder
• konsola do gier
• odtwarzacz multimedialny
• komputer


2. Podłączanie pierwszego wyświetlacza

Podłącz pierwszy telewizor, monitor lub projektor do:

OUTPUT 1

wyjścia HDMI.

3. Podłączanie drugiego wyświetlacza

Podłącz drugi wyświetlacz do:

OUTPUT 2

wyjścia HDMI.

4. Podłączanie zasilania

Podłącz dołączony przewód zasilający Micro USB do gniazda zasilania rozdzielacza.

Podłącz końcówkę USB-A kabla do odpowiedniego źródła zasilania USB.

5. Włączanie

Włącz:

1. źródło sygnału HDMI,
2. oba wyświetlacze
3. i zapewnij zasilanie rozdzielacza przez USB.

Obraz HDMI powinien następnie pojawić się na obu wyświetlaczach.

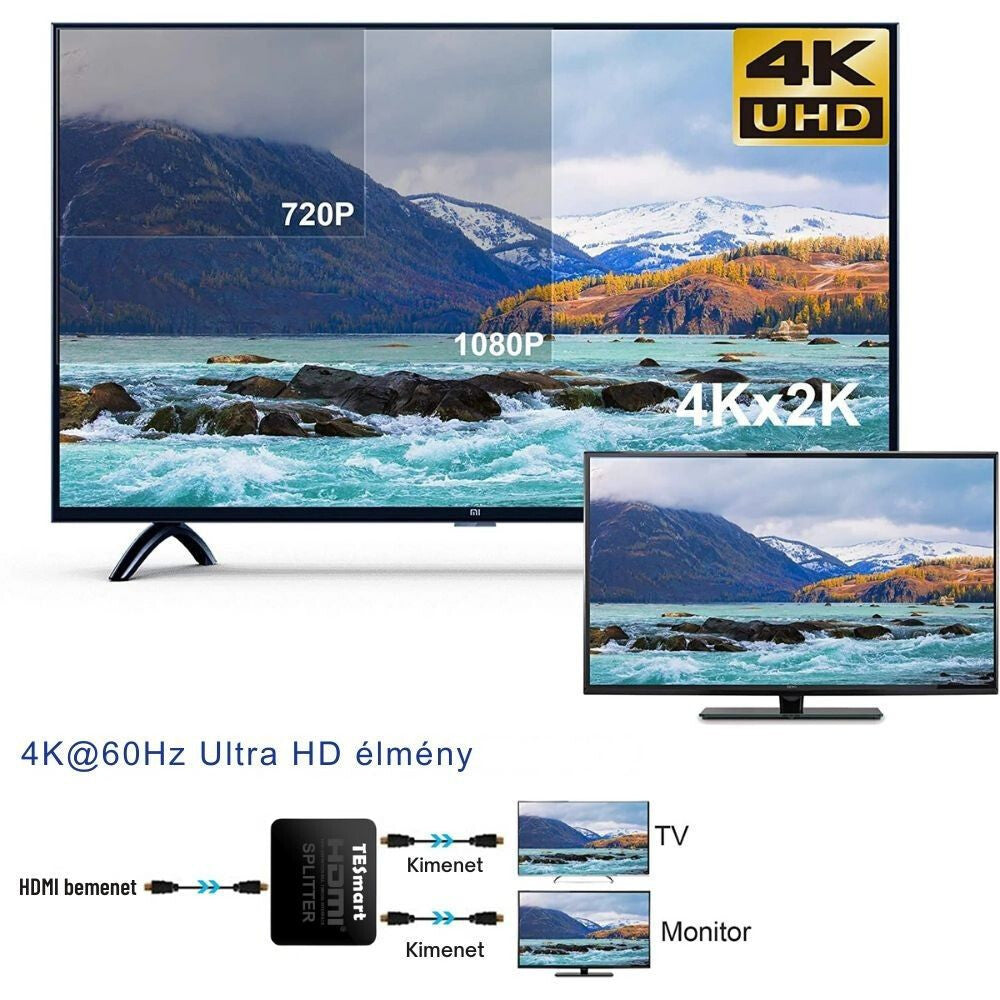

Korzystanie z rozdzielczości 4K

Rozdzielacz obsługuje maksymalnie:

3840 × 2160 @ 60 Hz

rozdzielczość.

Aby 4K 60 Hz działało, wszystkie elementy całego systemu muszą być odpowiednie, w tym:

• źródło sygnału HDMI
• oba wyświetlacze
• używane kable HDMI

Jeśli którekolwiek z podłączonych urządzeń obsługuje niższą rozdzielczość, system może używać niższej wspólnej rozdzielczości.

zarządzanie EDID

Urządzenie wykorzystuje inteligentne zarządzanie EDID, które pomaga zapewnić prawidłową komunikację między źródłem sygnału a oboma wyświetlaczami.

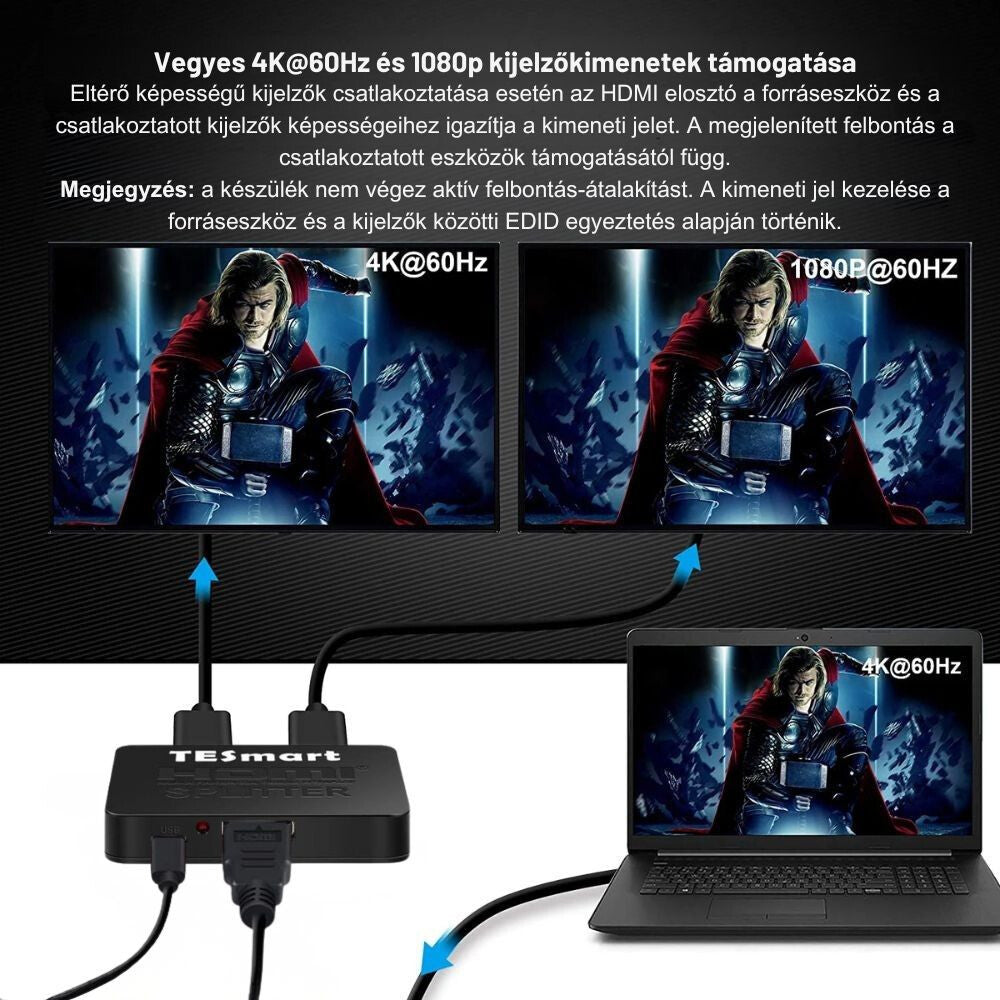

Po podłączeniu dwóch wyświetlaczy o różnych możliwościach dostępna rozdzielczość i format dźwięku mogą zależeć także od ich wspólnej kompatybilności.

Podłączanie urządzeń DVI

Rozdzielacza można używać z urządzeniami wyposażonymi w odpowiedni adapter HDMI–DVI wyjście DVI lub wejście DVI.

Należy pamiętać, że połączenie DVI zazwyczaj przesyła tylko obraz, dlatego w takim przypadku do przesyłania dźwięku może być potrzebne dodatkowe rozwiązanie.

Rozwiązywanie problemów

Na żadnym wyświetlaczu nie pojawia się obraz

Sprawdź:

• zasilanie Micro USB
• podłączenie kabli HDMI
• czy źródło sygnału jest włączone
• czy wyświetlacze są ustawione na odpowiednie wejście HDMI

W razie potrzeby odłącz kable HDMI, a następnie podłącz je ponownie.

Działa tylko jeden wyświetlacz

• Sprawdź drugi kabel HDMI.
• Zamień kable OUTPUT 1 i OUTPUT 2 miejscami.
• Sprawdź oba wyświetlacze osobno.
• Sprawdź, czy oba wyświetlacze obsługują bieżącą rozdzielczość.


4K 60 Hz nie działa

Sprawdź, czy:

• źródło sygnału rzeczywiście wysyła sygnał 4K 60 Hz
• oba wyświetlacze obsługują rozdzielczość 4K 60 Hz
• używane są odpowiednie kable HDMI

Maksymalna przepustowość urządzenia 18 Gb/s.

Brak dźwięku

Sprawdź:

• ustawienia dźwięku źródła sygnału
• formaty dźwięku obsługiwane przez wyświetlacze
• czy połączenie nie jest realizowane za pomocą adaptera DVI


Zasady bezpieczeństwa

• Używaj urządzenia w suchym środowisku.
• Chroń je przed wodą i wilgocią.
• Nie rozmontowuj urządzenia.
• Nie używaj go z uszkodzonym kablem.
• Nie narażaj go na działanie nadmiernego ciepła.
• Nie używaj nadmiernej siły podczas podłączania złączy.
• Przed czyszczeniem odłącz urządzenie od zasilania.
• Jeśli urządzenie nie będzie używane przez dłuższy czas, odłącz kabel zasilający USB.
