A termék rendeltetése

Az 1×2 HDMI Splitter segítségével egyetlen HDMI jelforrás kép- és hangjele egyszerre két HDMI kijelzőre továbbítható.

Használható például:

• televízióval
• monitorral
• projektorral
• DVD/Blu-ray lejátszóval
• set-top boxszal
• PlayStation konzollal
• egyéb HDMI-kimenettel rendelkező eszközzel

Fontos: a splitter ugyanazt a HDMI jelet továbbítja mindkét kijelzőre. Nem alkalmas két különböző kép megjelenítésére vagy a számítógép asztalának kiterjesztésére.

Főbb jellemzők

• 1 db HDMI bemenet
• 2 db HDMI kimenet
• Egy HDMI forrás jele két kijelzőre továbbítható
• Maximális támogatott felbontás: 3840 × 2160 @ 30 Hz
• Maximális adatátviteli sávszélesség: 10,2 Gbps
• Akár 36 bit/pixel Deep Color támogatás
• Intelligens EDID-kezelés
• Többcsatornás hangformátumok támogatása
• DVI eszközökkel is használható megfelelő HDMI–DVI adapterrel
• Micro USB tápellátás


Támogatott hangformátumok

A csomagoláson feltüntetett információk alapján többek között támogatott:

• LPCM 7.1
• Dolby TrueHD
• Dolby Digital
• DTS-HD Master Audio

A ténylegesen használható hangformátum függ a jelforrástól, a kijelzőtől és a csatlakoztatott hangrendszertől.

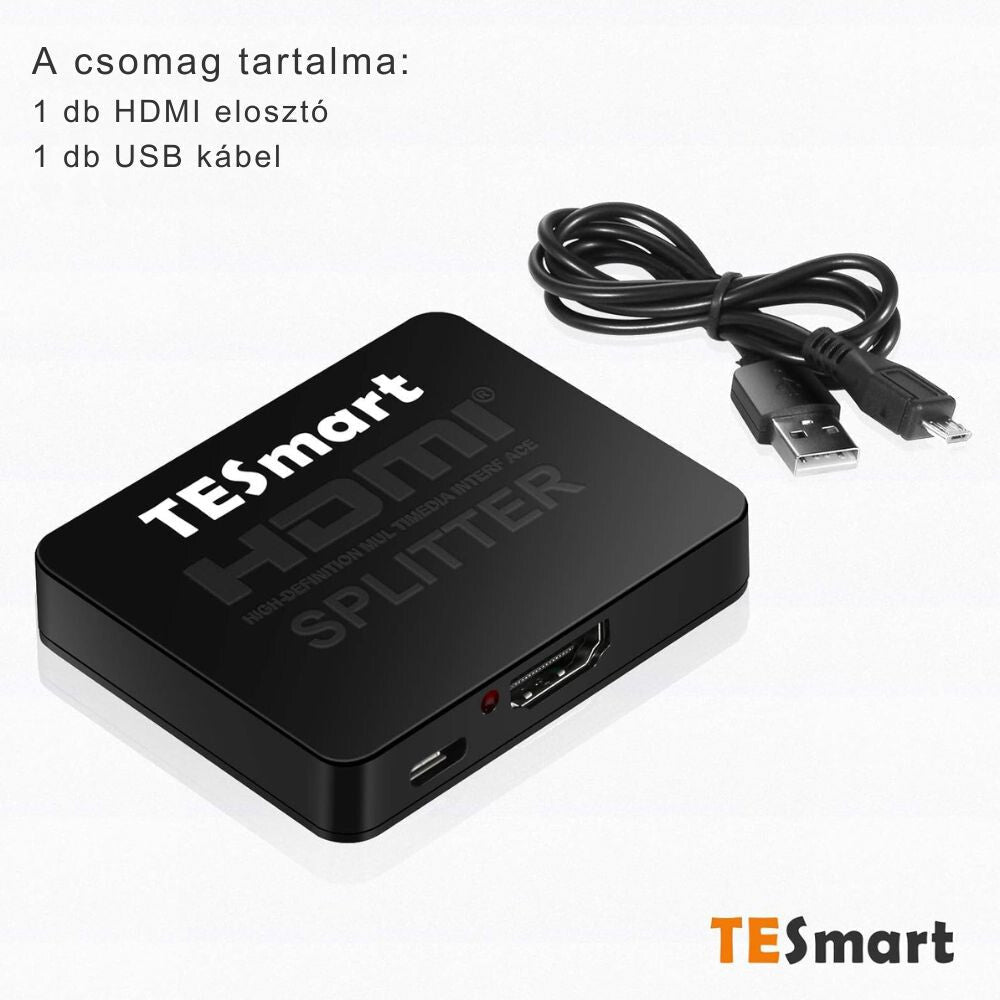

A csomag tartalma

• 1 db 1×2 HDMI Splitter
• 1 db Micro USB tápkábel

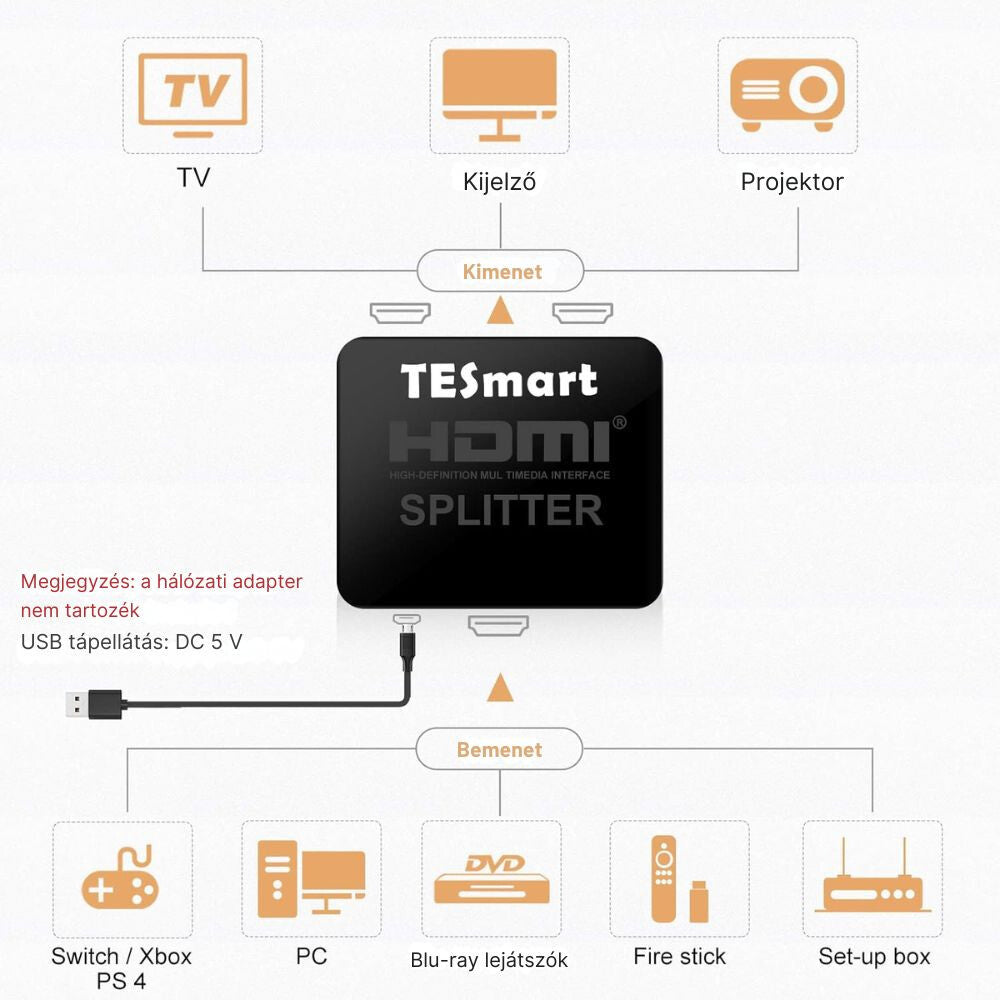

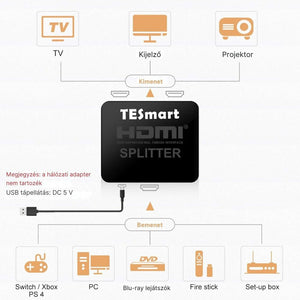

Csatlakoztatás

1. HDMI jelforrás csatlakoztatása

Csatlakoztassa a használni kívánt HDMI jelforrást a splitter HDMI INPUT bemenetéhez.

Például:

• DVD/Blu-ray lejátszó
• médialejátszó
• set-top box
• PS3 / PS4
• számítógép


2. Első kijelző csatlakoztatása

HDMI-kábellel csatlakoztassa az első televíziót, monitort vagy projektort az:

OUTPUT 1

kimenethez.

3. Második kijelző csatlakoztatása

A második kijelzőt csatlakoztassa az:

OUTPUT 2

HDMI kimenethez.

4. Tápellátás

Csatlakoztassa a mellékelt Micro USB tápkábelt a splitter Micro USB tápbemenetéhez.

A kábel USB-A végét csatlakoztassa megfelelő USB-tápforráshoz, például:

• televízió USB-portjához
• USB hálózati adapterhez
• egyéb megfelelő USB-tápforráshoz


5. Bekapcsolás

Kapcsolja be:

1. a HDMI jelforrást,
2. a splittert ellátó tápforrást,
3. następnie oba wyświetlacze.

Sygnał HDMI powinien od tego momentu być widoczny na obu wyświetlaczach.

Działanie EDID

Urządzenie wykorzystuje inteligentne zarządzanie EDID, które pomaga zapewnić kompatybilność między źródłem sygnału HDMI a podłączonymi wyświetlaczami.

Jeśli oba wyświetlacze obsługują różne rozdzielczości, system może wybrać wspólną rozdzielczość, która będzie działać z oboma wyświetlaczami.

Dlatego w przypadku dwóch wyświetlaczy o różnych możliwościach maksymalna rozdzielczość może zależeć również od kompatybilności podłączonych urządzeń.

Korzystanie z urządzeń DVI

Splitter HDMI można używać z odpowiednim adapterem HDMI–DVI także ze źródłami lub wyświetlaczami wyposażonymi w złącze DVI.

Należy pamiętać, że standardowe połączenie DVI zazwyczaj nie przesyła dźwięku, dlatego w przypadku takiego połączenia może być potrzebne osobne połączenie audio.

Rozwiązywanie problemów

Brak obrazu na obu wyświetlaczach

Sprawdź:

• zasilanie Micro USB
• prawidłowe podłączenie kabli HDMI
• czy źródło sygnału jest włączone
• czy wyświetlacze są ustawione na właściwe wejście HDMI

Odłącz, a następnie ponownie podłącz kable HDMI.

Obraz jest tylko na jednym wyświetlaczu

• Zamień miejscami kable OUTPUT 1 i OUTPUT 2.
• Sprawdź drugi kabel HDMI.
• Przetestuj wyświetlacze osobno.
• Sprawdź, czy oba wyświetlacze obsługują bieżącą rozdzielczość źródła sygnału.


Rozdzielczość 4K nie działa

Sprawdź, czy:

• źródło sygnału obsługuje rozdzielczość 4K
• oba wyświetlacze ją obsługują
• kable HDMI mają odpowiednią jakość


Maksymalna rozdzielczość urządzenia podana na opakowaniu:

3840 × 2160 @ 30 Hz

Brak dźwięku

Sprawdź:

• ustawienia dźwięku źródła sygnału
• format dźwięku obsługiwany przez wyświetlacze
• czy połączenie nie jest realizowane za pośrednictwem adaptera DVI


Zasady bezpieczeństwa

• Używaj urządzenia w suchym środowisku.
• Chroń je przed wodą i wilgocią.
• Nie rozmontowuj urządzenia.
• Nie podłączaj uszkodzonym kablem.
• Nie narażaj urządzenia na działanie nadmiernego ciepła.
• Podczas podłączania nie używaj nadmiernej siły.
• W przypadku dłuższego okresu nieużywania odłącz urządzenie od zasilania.
