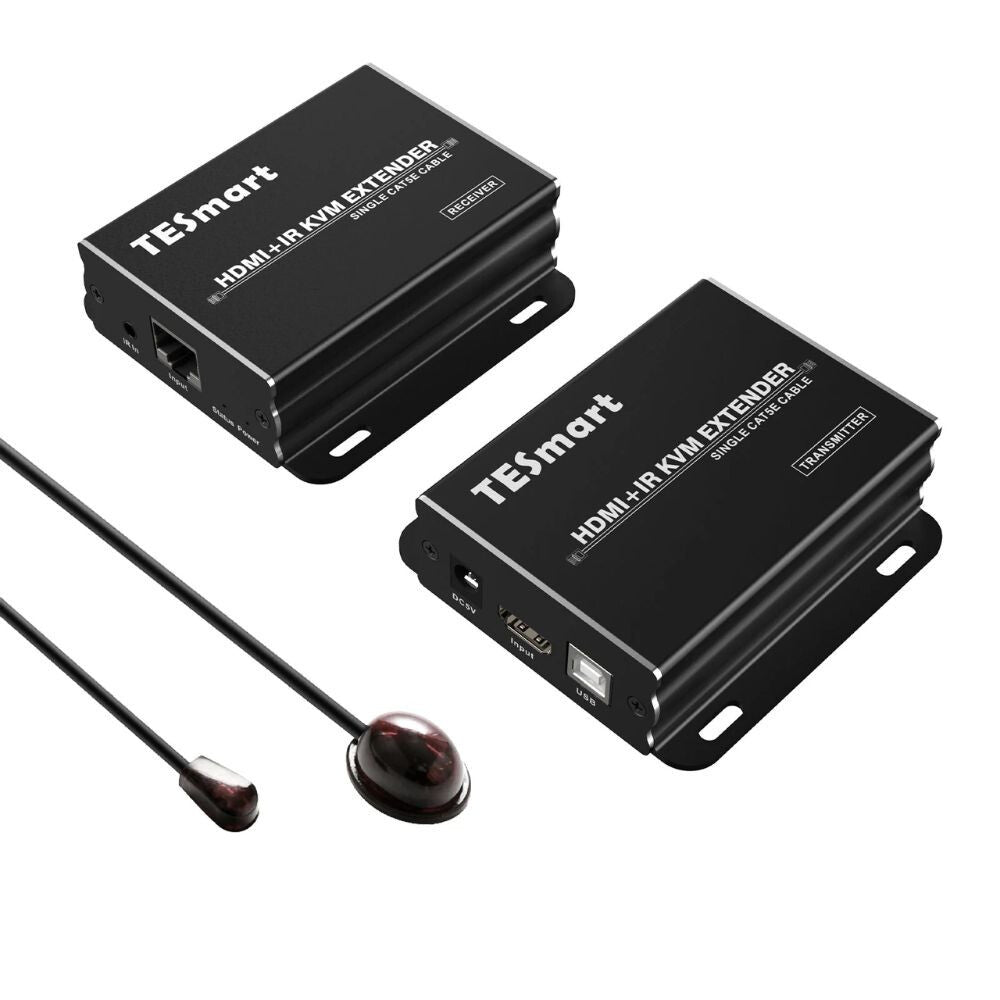

1. Opis produktu

Przedłużacz HDMI KVM TESmart umożliwia przesyłanie sygnału wideo HDMI, sygnału z klawiatury i myszy USB oraz sygnału pilota na podczerwień (IR) na odległość do 50 metrów za pomocą jednego kabla sieciowego CAT5e lub CAT6.

Urządzenie idealnie nadaje się do:

• Zdalnego sterowania komputerami
• Zastosowań biurowych i przemysłowych
• Obsługi wyświetlaczy cyfrowych
• Systemów edukacyjnych i konferencyjnych
• Zdalnej obsługi odtwarzaczy multimedialnych

2. Najważniejsze cechy

• Transmisja sygnału HDMI za pomocą kabla CAT5e/CAT6

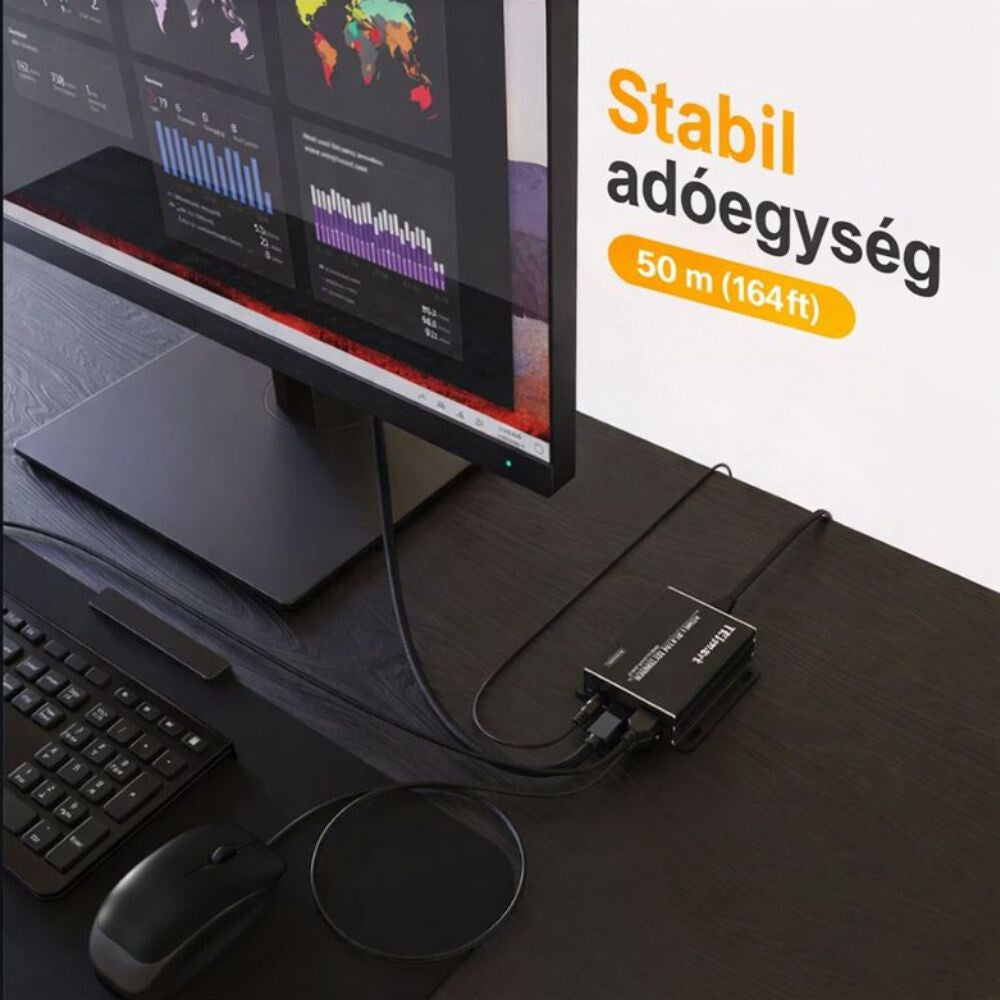

• Odległość transmisji do 50 metrów
• Obsługa rozdzielczości Full HD 1920 × 1080 przy 60 Hz

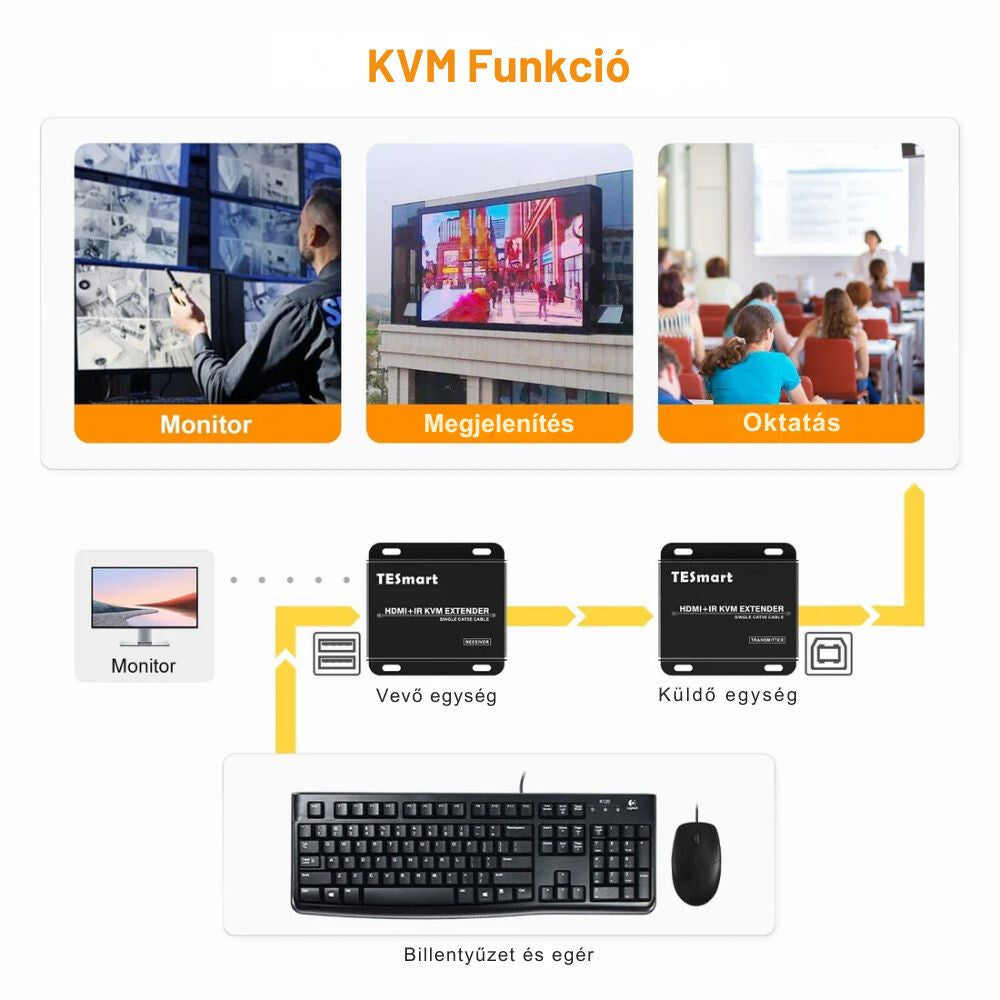

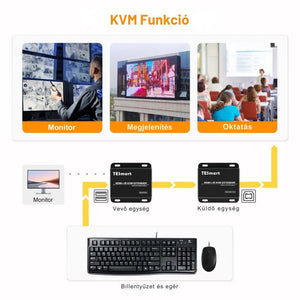

• Transmisja sygnału z klawiatury i myszy USB
• Funkcja przekazywania sygnału IR
• Obsługa EDID
• Wzmocnienie i korekcja sygnału TMDS
• Stabilna transmisja danych za pomocą jednego kabla UTP/FTP

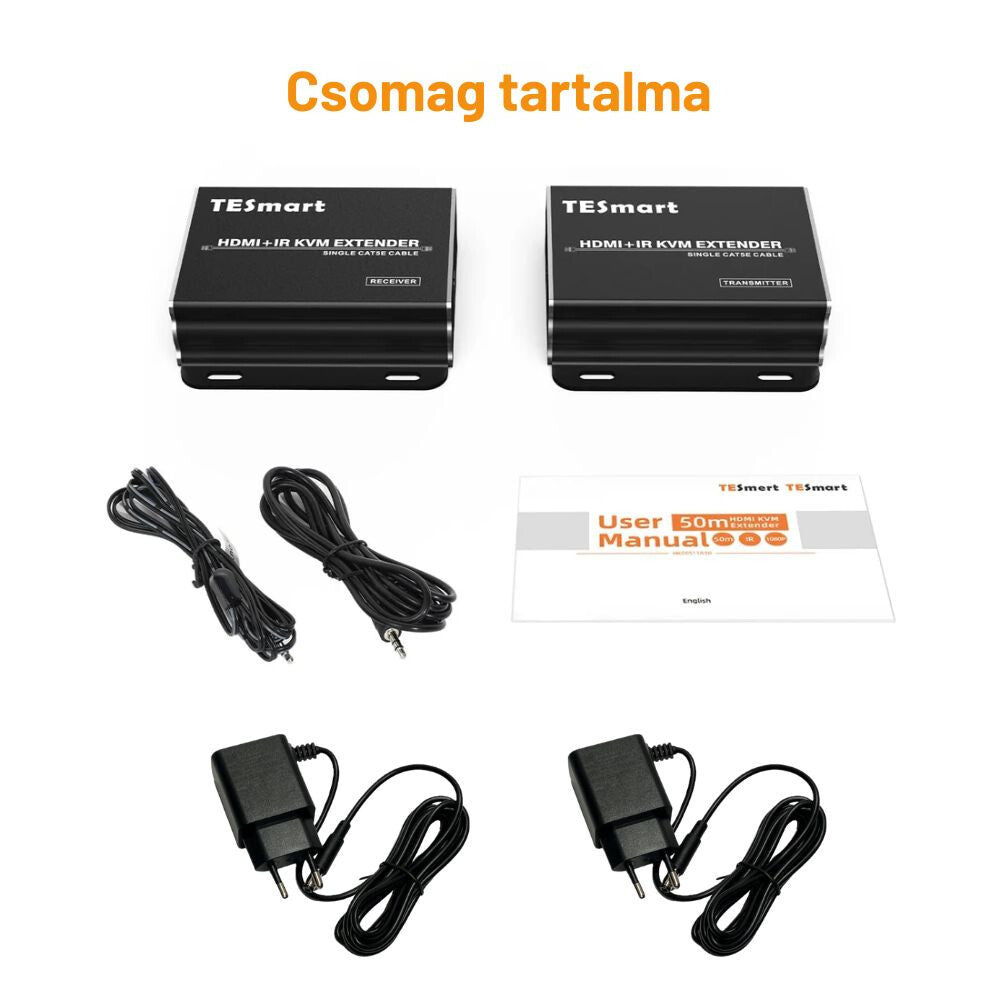

3. Zawartość opakowania

• 1 szt. nadajnika HDMI KVM Extender (Transmitter)
• 1 szt. odbiornika HDMI KVM Extender (Receiver)
• 1 szt. kabla nadajnika IR
• 1 szt. kabla odbiornika IR
• 2 szt. zasilaczy DC 5 V
• 1 szt. instrukcji obsługi

4. Informacje dotyczące bezpieczeństwa

• Urządzenia należy używać w suchym środowisku.
• Chronić przed wodą i wilgocią.
• Przed czyszczeniem odłączyć urządzenie od zasilania.
• Nie zasłaniać otworów wentylacyjnych.
• Nie umieszczać w pobliżu źródeł ciepła.
• Nie dotykać urządzenia ani zasilacza mokrymi rękami.
• W przypadku burzy odłączyć zasilacze od sieci.
• Nie rozmontowywać urządzenia.
• Naprawy może wykonywać wyłącznie wykwalifikowany specjalista.

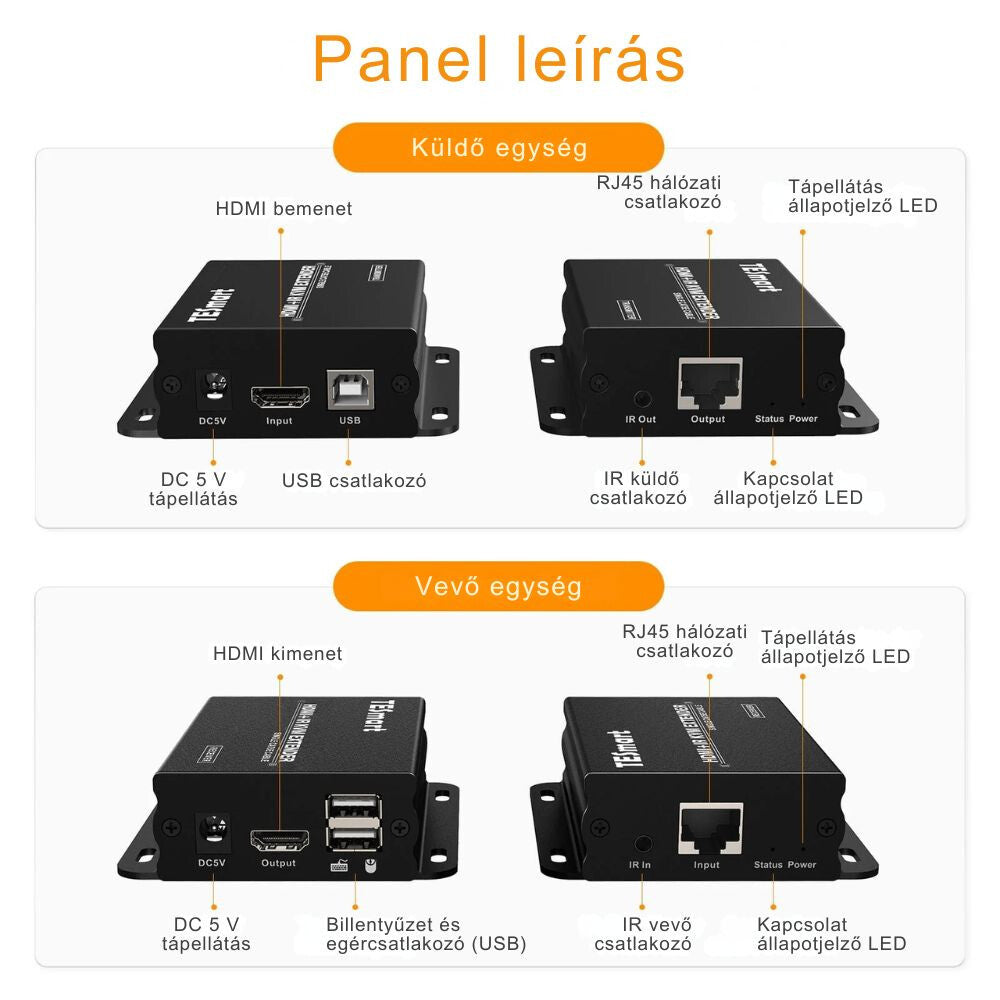

5. Opis złączy

Nadajnik (Transmitter)

Strona wejściowa

1. Wejście zasilania DC 5 V
2. Wejście HDMI
3. Złącze USB-B (do komputera)

Strona wyjściowa

1. Złącze nadajnika IR
2. Złącze sieciowe RJ45
3. Dioda LED połączenia
4. Dioda LED zasilania

Odbiornik (Receiver)

Strona wejściowa

1. Złącze odbiornika IR
2. Złącze sieciowe RJ45
3. Dioda LED połączenia
4. Dioda LED zasilania

Strona wyjściowa

1. Wejście zasilania DC 5 V
2. Wyjście HDMI
3. Złącza USB do klawiatury i myszy

6. Instalacja

Podłączanie nadajnika

Krok 1

Podłącz komputer do nadajnika za pomocą kabla HDMI.

Krok 2

Podłącz kabel USB-A → USB-B:

• Koniec USB-B do nadajnika
• Koniec USB-A do komputera

Krok 3

Podłącz przewód nadajnika podczerwieni do portu IR jednostki nadawczej.

Krok 4

Podłącz kabel CAT5e lub CAT6 do złącza RJ45.

Krok 5

Podłącz zasilacz 5 V do jednostki nadawczej.

Podłączanie jednostki odbiorczej

Krok 6

Podłącz monitor lub telewizor za pomocą kabla HDMI do wyjścia HDMI jednostki odbiorczej.

Krok 7

Podłącz klawiaturę i mysz do portów USB odbiornika.

Krok 8

Podłącz przewód odbiornika podczerwieni do wejścia IR.

Krok 9

Podłącz drugi koniec kabla CAT5e/CAT6 do portu RJ45 odbiornika.

Krok 10

Podłącz zasilacz 5 V do jednostki odbiorczej.

Urządzenie jest gotowe do pracy.

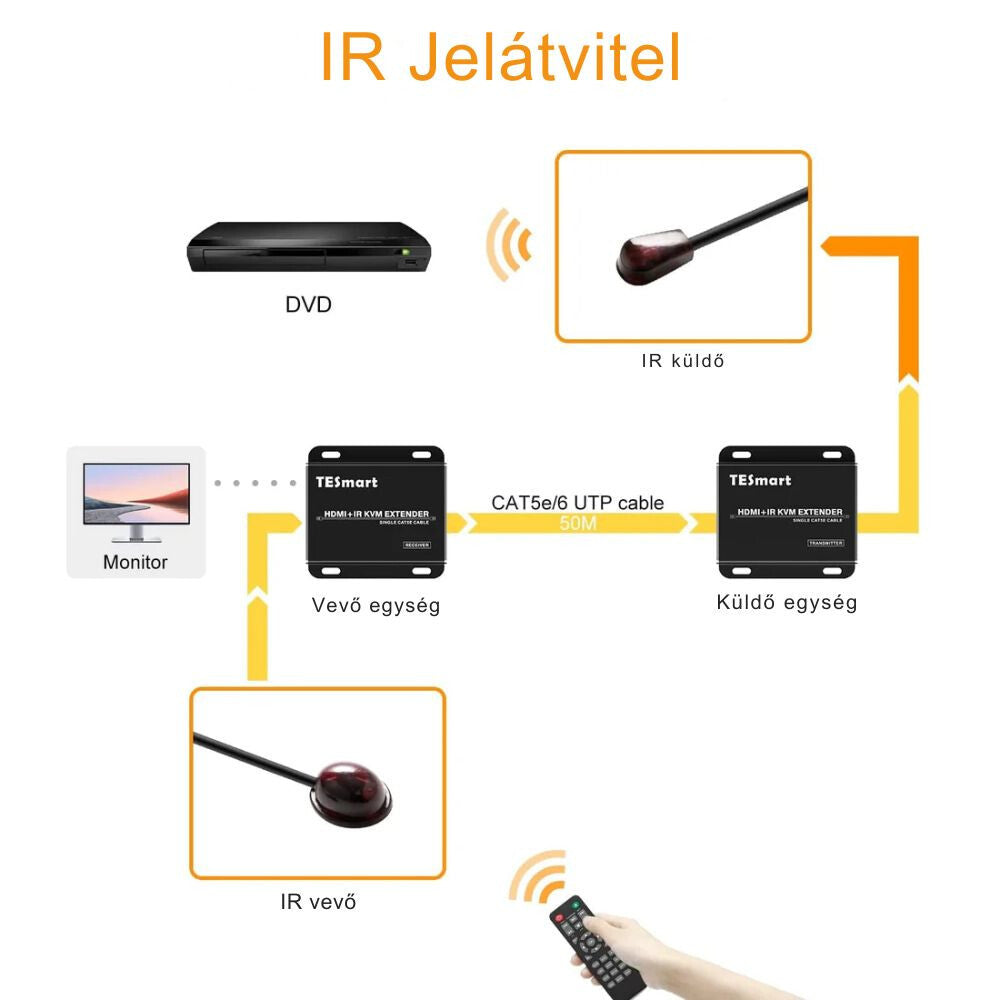

7. Funkcja przelotowego przesyłania sygnału IR

Funkcja przelotowego przesyłania sygnału IR umożliwia sterowanie urządzeniem źródłowym z miejsca, w którym znajduje się zdalnie umieszczony wyświetlacz.

Na przykład:

• odtwarzaczem DVD
• dekoderem telewizyjnym
• odtwarzaczem multimedialnym
• dekoderem

można sterować z lokalizacji zdalnej.

Użytkowanie

1. Umieść nadajnik IR przed odbiornikiem podczerwieni urządzenia źródłowego.
2. Umieść odbiornik IR w pobliżu zdalnego wyświetlacza.
3. Użyj oryginalnego pilota.

System automatycznie przesyła sygnał podczerwieni przez kabel CAT5e/CAT6.

8. Wskaźniki LED

Jednostka nadawcza

Dioda LED zasilania

• Czerwone światło: zasilanie jest prawidłowe

Dioda LED połączenia

• Niebieskie światło: połączenie zostało nawiązane

Jednostka odbiorcza

Dioda LED zasilania

• Czerwone światło: zasilanie jest prawidłowe

Dioda LED połączenia

• Niebieskie światło: pomyślna transmisja sygnału

9. Dane techniczne

• Technologia transmisji: przedłużacz HDMI KVM
• Kabel sieciowy: CAT5e / CAT6
• Maksymalna odległość: 50 m
• Maksymalna rozdzielczość: 1920 × 1080 przy 60 Hz
• Obsługa USB: klawiatura i mysz
• Przelotowe przesyłanie sygnału IR: tak
• Zasilanie: DC 5 V
• Obsługa EDID: tak

10. Rozwiązywanie problemów

Brak obrazu

• Sprawdź kable HDMI.
• Sprawdź połączenia kabli RJ45.
• Sprawdź zasilacze.

Klawiatura lub mysz nie działają

• Sprawdź podłączenie kabli USB.
• Uruchom ponownie komputer.

Pilot nie działa

• Sprawdź położenie nadajnika i odbiornika IR.
• Upewnij się, że nadajnik IR znajduje się przed odbiornikiem podczerwieni urządzenia.
