1. Produkt przeznaczenie

Splitter HDMI służy do jednoczesnego przesyłania sygnału obrazu i dźwięku z jednego źródła HDMI do wielu wyświetlaczy HDMI.

W zależności od modelu można podłączyć jedno źródło HDMI:

· Model 1×2: do 2 wyświetlaczy

· Model 1×4: do 4 wyświetlaczy

· Model 1×8: do 8 wyświetlaczy

· Model 1×16: do 16 wyświetlaczy

Podłączone wyświetlacze wyświetlają obraz i dźwięk z tego samego źródła. Może być używany na przykład z:

· odtwarzaczem DVD lub Blu-ray

· dekoderem

· komputerem

· odtwarzaczem multimedialnym

· konsolą PS3 / PS4 lub inną konsolą do gier HDMI

2. Najważniejsze cechy

· przesyłanie sygnału z 1 źródła HDMI do wielu wyświetlaczy

· Obsługa maksymalnej

rozdzielczości 3840 × 2160 @ 30 Hz · Obsługa do 36 bitów/piksel Deep Color

· Inteligentne zarządzanie EDID

· Kompatybilność z większością źródeł HDMI i urządzeń wyświetlających · Obsługiwane formaty dźwięku obejmują:

o LPCM 7.1

o Dolby TrueHD

o Dolby Digital Plus

o DTS-HD Master Audio

3. Zawartość opakowania

· 1 szt. splitter HDMI

· 1 szt. zasilacz sieciowy

· 1 szt. instrukcja obsługi

Zasilanie

Wymagany zasilacz zależy od modelu:

· DC 5 V

· lub

DC 12 V

Zawsze używaj zasilacza dołączonego do urządzenia. 4. Złącza i wskaźniki

HDMI INPUT

Tutaj należy podłączyć używane źródło sygnału HDMI.

Na przykład:

Odtwarzacz DVD / komputer / dekoder / konsola do gier → HDMI INPUT

HDMI OUTPUT

Wyjścia HDMI służące do podłączania wyświetlaczy.

W zależności od modelu:

· OUTPUT 1–2

· OUTPUT 1–4

· OUTPUT 1–8

· OUTPUT 1–16

Nie ma potrzeby używania wszystkich wyjść.

DC 5V / DC 12V

Złącze zasilacza sieciowego.

Dokładne napięcie należy zawsze sprawdzić na danym modelu lub na dołączonym do niego zasilaczu.

Power Status

Dioda LED wskazująca zasilanie.

Świeci, gdy urządzenie jest prawidłowo zasilane i działa.

Output Status

Diody LED stanu poszczególnych wyjść HDMI.

Świecenie odpowiedniej diody LED oznacza, że wyświetlacz podłączony do danego wyjścia HDMI jest aktywnie połączony ze splitterem.

Input Status

W modelach wyposażonych w osobny wskaźnik wejścia ta dioda LED sygnalizuje wykrycie przez urządzenie sygnału wejściowego HDMI.

5. Poszczególne modele

Model 1×2

· 1 wejście HDMI

· 2 wyjścia HDMI

· zasilanie DC 5 V

· wskaźnik stanu zasilania

· wskaźniki stanu wyjść

Przesyła obraz z jednego źródła HDMI jednocześnie do dwóch wyświetlaczy.

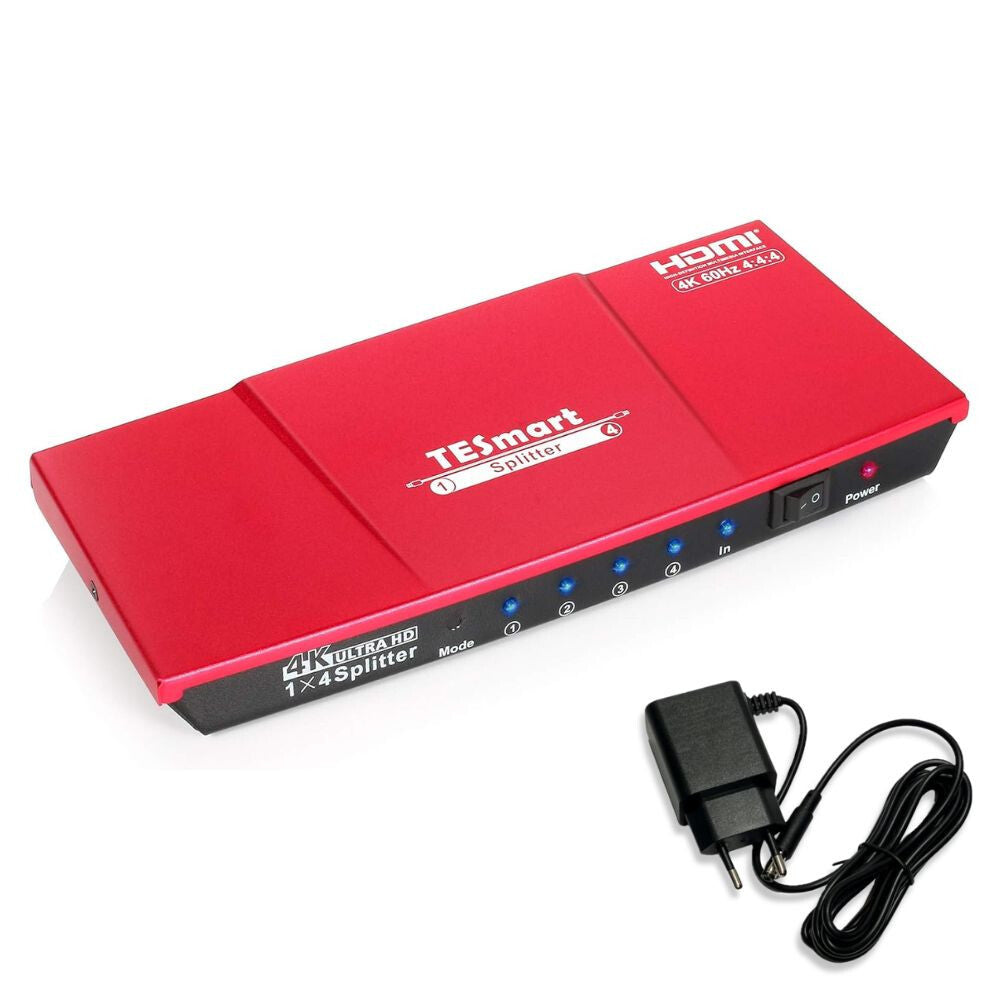

Model 1×4

· 4 wyjścia HDMI

· wskaźniki stanu wejścia i wyjść

· zasilanie DC 5 V

· włącznik/wyłącznik

· wskaźniki stanu wyjść

Obraz z jednego źródła HDMI może być jednocześnie wyświetlany na maksymalnie czterech wyświetlaczach.

Model 1×8

· 8 wyjść HDMI

Obraz z jednego źródła HDMI może być jednocześnie przesyłany do maksymalnie ośmiu wyświetlaczy.

· zasilanie DC 5 V

W niektórych wariantach 1×8

· wskaźniki stanu wyjść

Model 1×4

Model 1×8

dostępna jest również funkcja EDID Mode Adjust,

służąca do ustawiania kompatybilności z wyświetlaczami. Model 1×16 · 16 wyjść HDMI

· zasilanie DC 12 V

· zasilanie DC 5 V

Przesyła obraz i dźwięk z jednego źródła HDMI jednocześnie do maksymalnie 16 wyświetlaczy.

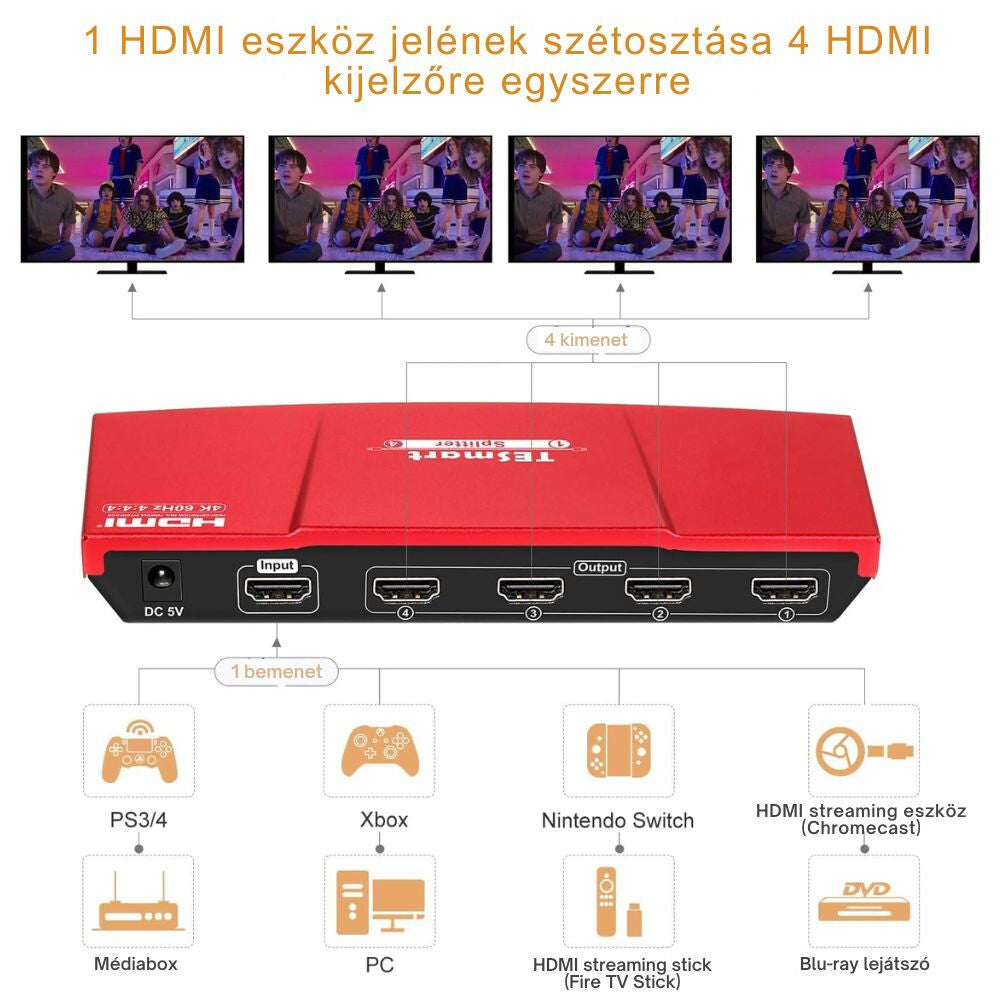

6. Podłączanie urządzenia

Model 1×4

Model 1×8

Krok 1 – źródło HDMI

Podłącz używane źródło sygnału HDMI do

portu urządzenia za pomocą kabla HDMI.

Przykład: Na przykład: Odtwarzacz DVD → HDMI INPUT

Krok 2 – wyświetlacze

DVD-lejátszó → HDMI INPUT

2. lépés – Kijelzők

Podłącz monitory lub telewizory do wyjść HDMI urządzenia.

Na przykład w przypadku modelu 1×4:

· OUTPUT 1 → TV 1

· OUTPUT 2 → TV 2

· OUTPUT 3 → TV 3

· OUTPUT 4 → TV 4

Krok 3 – Zasilanie

Podłącz do urządzenia dołączony zasilacz sieciowy.

Upewnij się, że używasz wyłącznie zasilacza o napięciu odpowiednim dla danego modelu.

Krok 4 – Włączanie

Jeśli model ma osobny przełącznik Power, włącz urządzenie.

Następnie sprawdź diodę Power LED.

Krok 5 – Włączanie źródła HDMI i wyświetlaczy

Włącz:

1. urządzenie źródłowe HDMI,

2. splitter HDMI,

3. podłączone wyświetlacze.

Ustaw telewizory lub monitory na odpowiednie wejście HDMI.

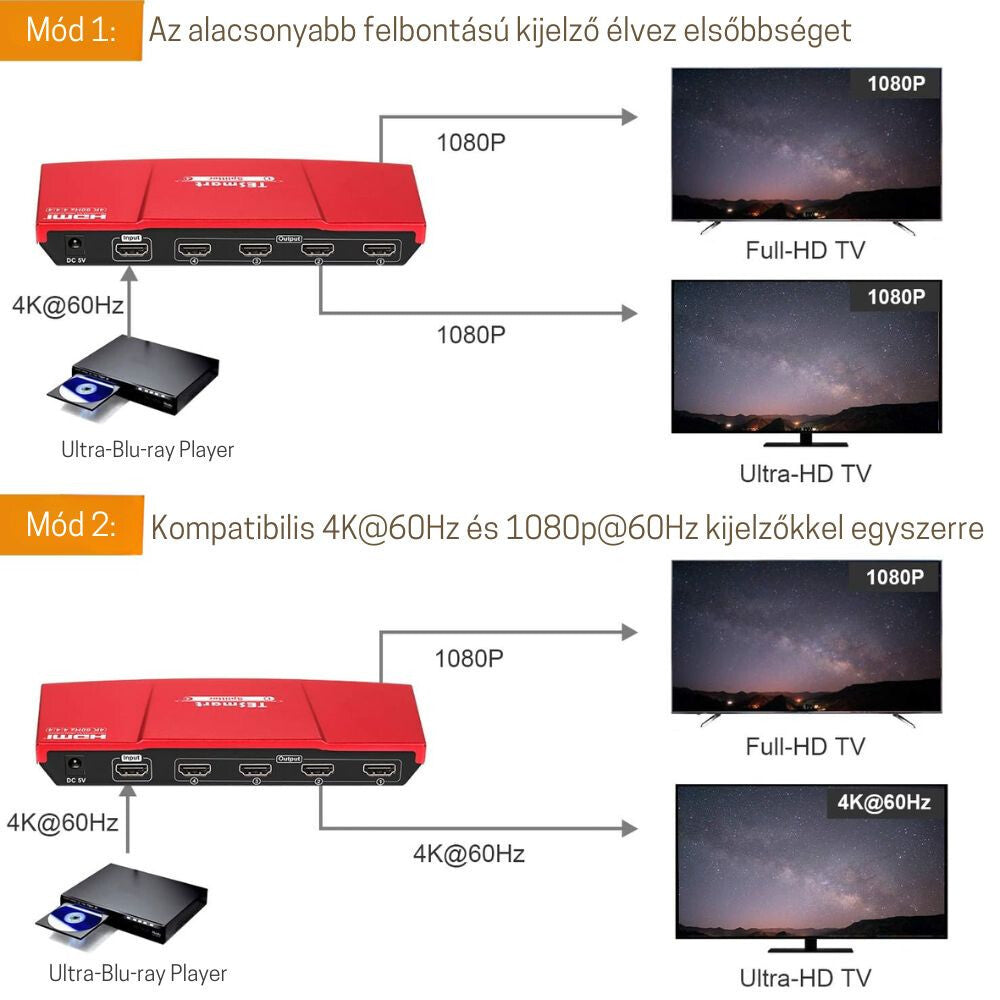

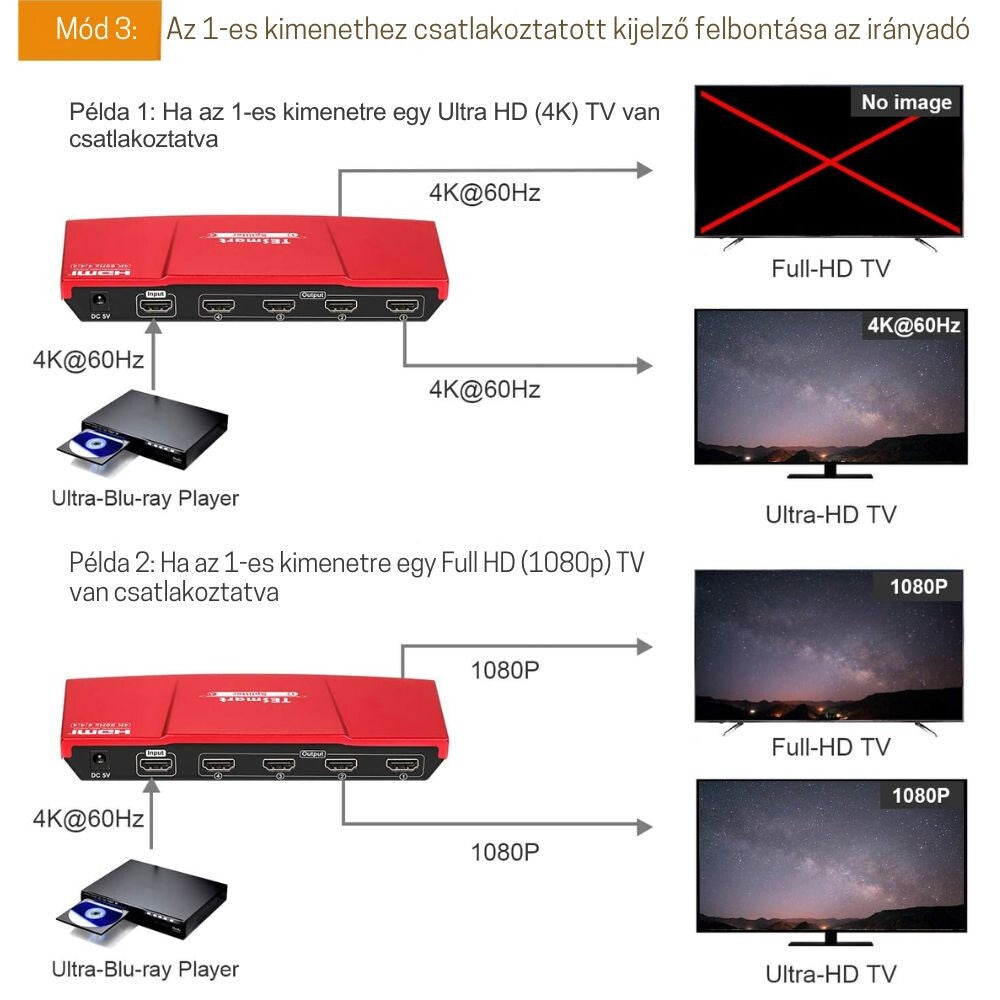

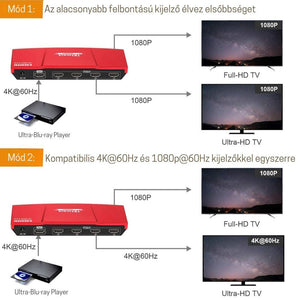

7. Funkcja EDID

Dzięki EDID źródło HDMI otrzymuje informacje o tym, jakie formaty obrazu i dźwięku obsługują podłączone wyświetlacze.

W większości modeli obsługa EDID odbywa się automatycznie.

W niektórych wersjach dostępne jest osobne Model 1×16 ustawienie.

Jeśli:

· nie ma obrazu,

· rozdzielczość jest nieprawidłowa,

· lub używane są wyświetlacze różnego typu,

warto zmienić tryb EDID.

Ważne

Dostępność i działanie ustawień EDID mogą się różnić w zależności od modelu.

8. Rozdzielczość

Zgodnie z instrukcją maksymalna obsługiwana przez urządzenie rozdzielczość to:

· Obsługa do

Do prawidłowego działania wymagana jest jej obsługa przez:

· źródło HDMI

· kable HDMI

· splitter

· wyświetlacz

Jeśli którekolwiek urządzenie obsługuje wyłącznie niższą rozdzielczość, system może działać w odpowiednio niższej rozdzielczości.

9. Rozwiązywanie problemów

Brak obrazu na którymkolwiek wyświetlaczu

Sprawdź:

· czy dioda Power LED świeci;

· czy zasilacz sieciowy jest prawidłowo podłączony;

· czy źródło HDMI jest włączone;

· czy wejściowy kabel HDMI jest prawidłowo podłączony;

· czy wyświetlacze są ustawione na odpowiednie wejście HDMI.

Obraz jest tylko na niektórych wyświetlaczach

Sprawdź:

· kabel danego wyjścia HDMI;

· diodę Output Status LED;

· czy wyświetlacz jest włączony.

Spróbuj podłączyć problematyczny wyświetlacz do innego wyjścia HDMI.

Brak obrazu w rozdzielczości 4K

Spróbuj użyć:

· kabla HDMI odpowiedniej jakości;

· krótszego kabla HDMI;

· niższej rozdzielczości.

Sprawdź, czy wyświetlacz i źródło HDMI obsługują tę · Obsługa do rozdzielczość.

Obraz miga lub jest przerywany

Możliwe przyczyny:

· zbyt długi kabel HDMI;

· kabel niskiej jakości;

· problem z kompatybilnością;

· nieprawidłowe ustawienie EDID.

Jest obraz, ale nie ma dźwięku

Sprawdź:

· ustawienia dźwięku źródła HDMI;

· format dźwięku obsługiwany przez wyświetlacz;

· kompatybilność EDID.

10. Ważne informacje

· Urządzenie to splitter HDMI, a nie przełącznik HDMI.

· Dzieli sygnał z jednego źródła HDMI na wiele wyświetlaczy.

· Na wyświetlaczach zasadniczo pojawia się ta sama treść.

· Nie można go używać do przełączania między wieloma oddzielnymi źródłami HDMI.

· Używaj go wyłącznie z odpowiednim dla danego modelu zasilaczem 5 V lub 12 V .

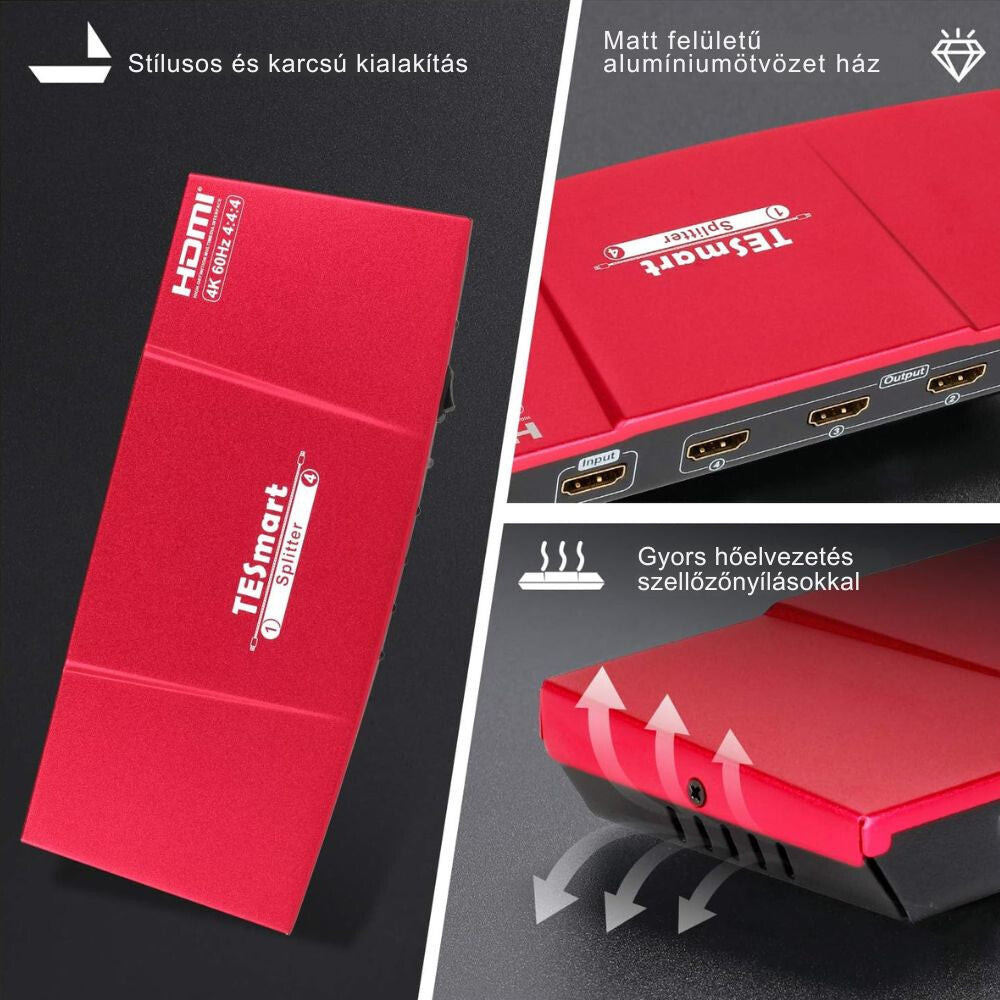

· Nie zasłaniaj otworów wentylacyjnych urządzenia.

· Chroń urządzenie przed wodą, wilgocią i silnym działaniem ciepła.

· Nie zginaj mocno kabli HDMI i nie używaj nadmiernej siły podczas podłączania.
