1. Przeznaczenie produktu

Urządzenie to przełącznik HDMI PAP 4×1, czyli przełącznik HDMI, do którego można podłączyć maksymalnie 4 źródła HDMI , a ich obraz może być wyświetlany na 1 ekranie .

Urządzenie służy nie tylko do prostego przełączania wejść, ale obsługuje także tryby wielopodglądu , dzięki czemu obrazy z kilku źródeł mogą być wyświetlane jednocześnie na tym samym ekranie.

Można go używać na przykład z następującymi urządzeniami:

· PC

· odtwarzacz multimedialny

· dekoder

· PS3 / PS4

· inne urządzenia z wyjściem HDMI

2. Najważniejsze cechy

· Kompatybilność z HDCP 1.3 · Płynne przełączanie kanałów

· Sterowanie

pilotem na podczerwień i przyciskami na panelu przednim · Obsługiwane formaty dźwięku:

o LPCM 7.1

o Dolby TrueHD

o DTS-HD Master Audio

· Obsługiwana rozdzielczość:

1080p @ 60 Hz · Obsługa wyświetlania w trybie

15 bitów / 36 bitów Deep Color 15 bit / 36 bit Deep Color · 5 różnych trybów wielopodglądu

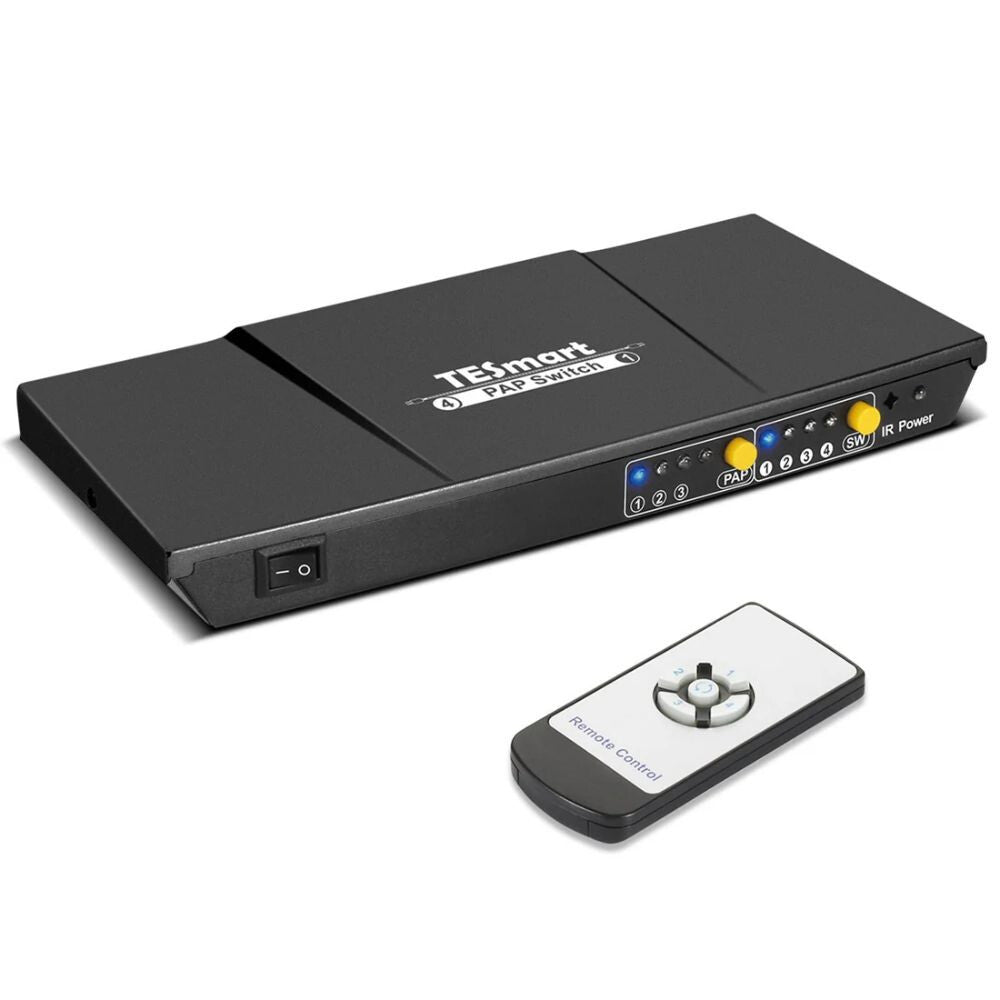

3. Zawartość opakowania

Opakowanie zawiera:

· 1 szt.

zasilacz sieciowy 12 V przełącznik HDMI PAP 4×1

zasilacz sieciowy 12 V pilot na podczerwień

zasilacz sieciowy 12 V instrukcja obsługi

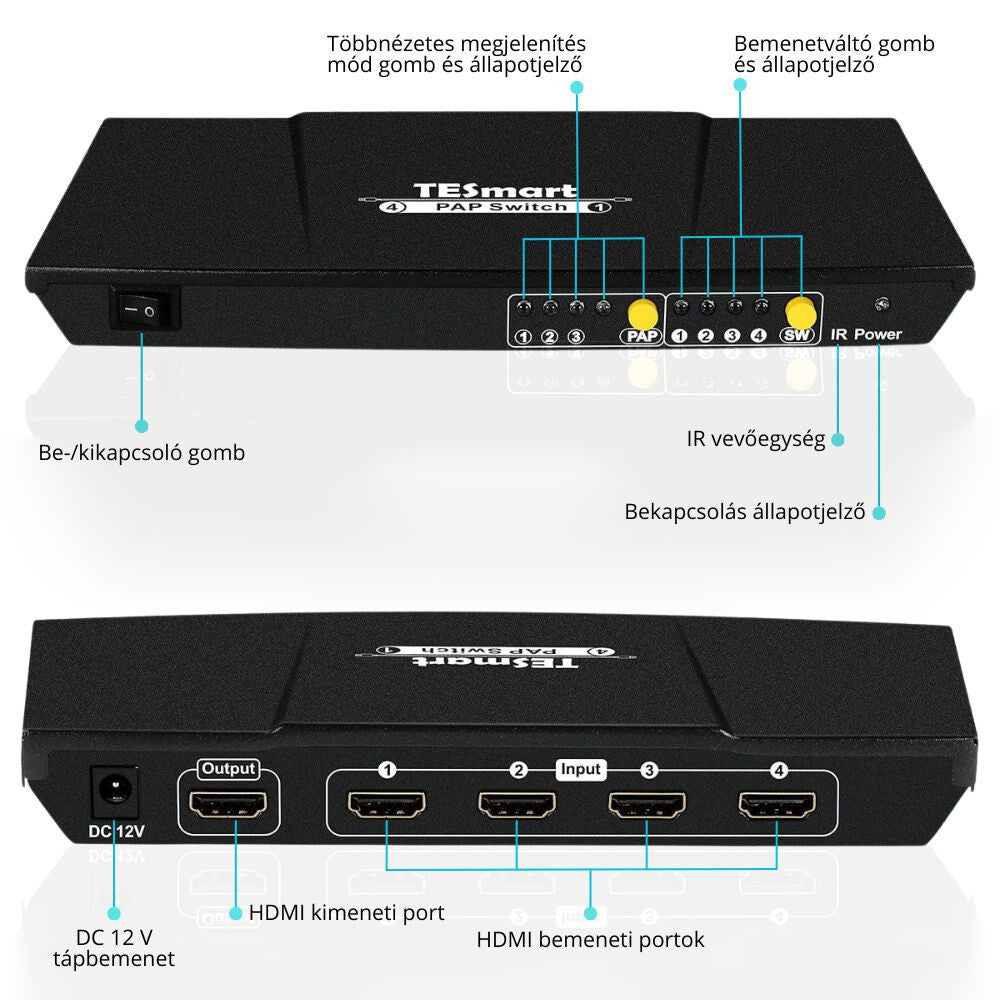

zasilacz sieciowy 12 V 4. Elementy i złącza urządzenia

Zgodnie z numeracją stosowaną w instrukcji:

1. DC 12V

Wejście zasilania urządzenia.
Podłącz do niego dołączony

zasilacz sieciowy 12 V 2. HDMI Output.

Wyjście HDMI.
Podłącz do niego wyświetlacz, na przykład:

· telewizor

· monitor

· projektor

3. HDMI Inputs

Wejścia HDMI.
Można do nich podłączyć źródła sygnału, na przykład:

· konsolę do gier

· komputer

· odtwarzacz multimedialny

· dekoder

4. Przycisk Multi-View Mode i wskaźnik stanu

· Za pomocą tego przycisku można przełączać się między różnymi

trybami wyświetlania . · Kontrolka wskazuje aktualnie wybrany tryb ekranu.

5. IR Receiver

Odbiornik podczerwieni.
Odbiera sygnały z pilota.

6. Power Switch

Przycisk włączania i wyłączania.
Służy do włączania i wyłączania urządzenia.

7. Przycisk Switch i wskaźnik stanu

W zależności od funkcji przycisk ten służy do różnych zadań:

· w trybie jednego okna:

przełączanie wejść · w trybie wielopodglądu:

wybór głównego wejścia / źródła dźwięku Kontrolka wskazuje aktualnie wybrane źródło sygnału.

8. Power Status

Dioda LED sygnalizująca zasilanie.

5. Podłączanie

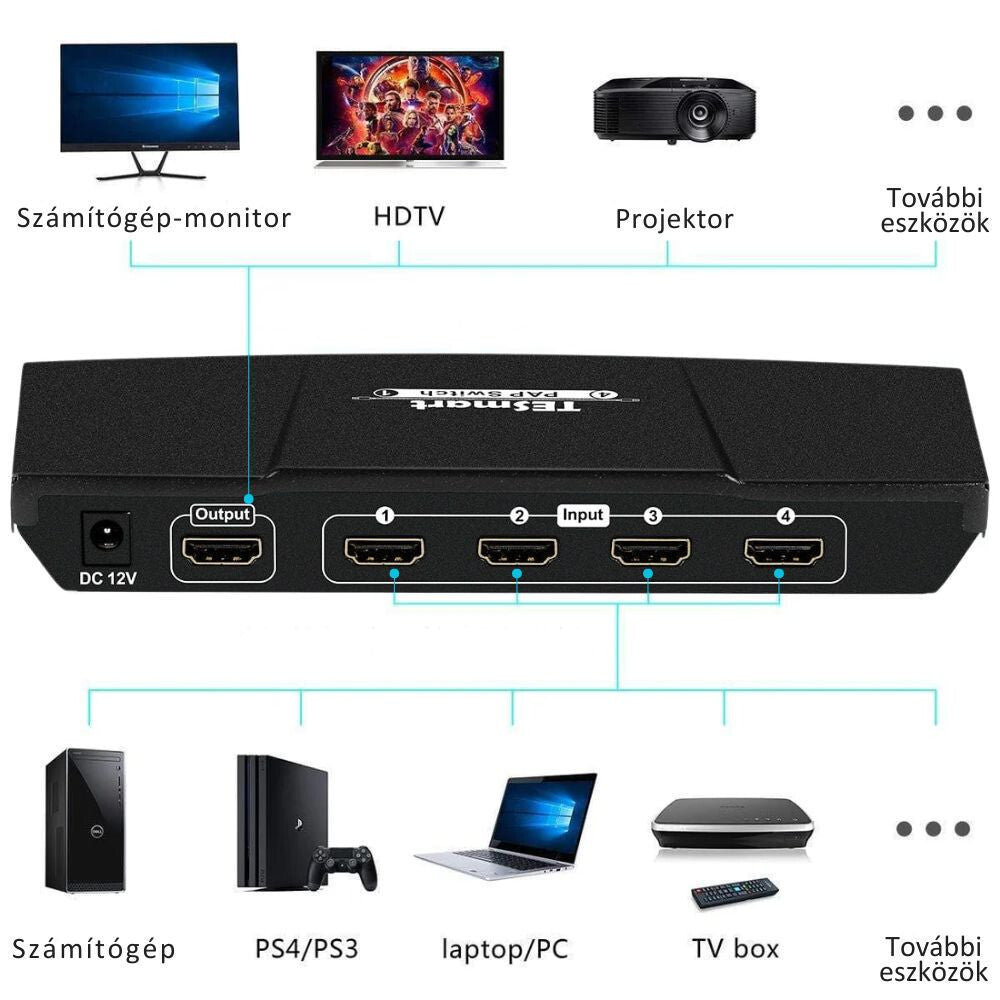

5.1. Podłączanie krok po kroku

1. Podłącz wyświetlacz

Połącz telewizor lub monitor ze złączem

HDMI Output urządzenia. 2. Podłącz źródła sygnału

Podłącz wybrane urządzenia HDMI do portów

HDMI Input . Przykład:

· Input 1 → PS3 / PS4

· Input 2 → dekoder HD

· Input 3 → odtwarzacz multimedialny HD

· Input 4 → PC

3. Podłącz zasilacz

Podłącz dołączony

zasilacz 12 V do wejścia DC 12V . 4. Włącz urządzenie

Za pomocą przełącznika

Power Switch włącz urządzenie. 5. Włącz wyświetlacz i źródła sygnału

Ustaw telewizor lub monitor na odpowiednie wejście HDMI.

6. Użytkowanie

6. Használat

6.1. Proste przełączanie wejść

W standardowym trybie jednego ekranu na wyświetlaczu jednocześnie wyświetlany jest obraz jednego wybranego źródła.

Można przełączać między wejściami:

· za pomocą przycisku na panelu przednim Switch / SW · przyciskiem

· lub za pomocą pilota zdalnego sterowania

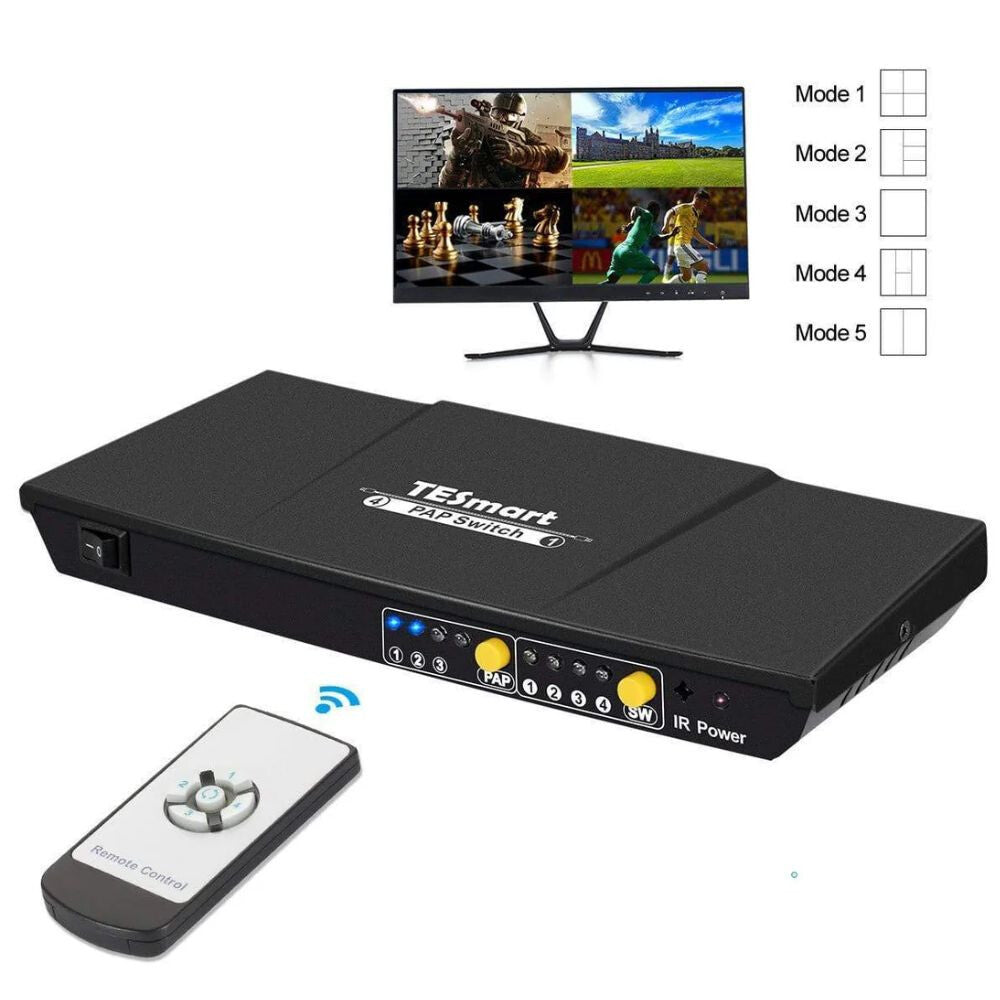

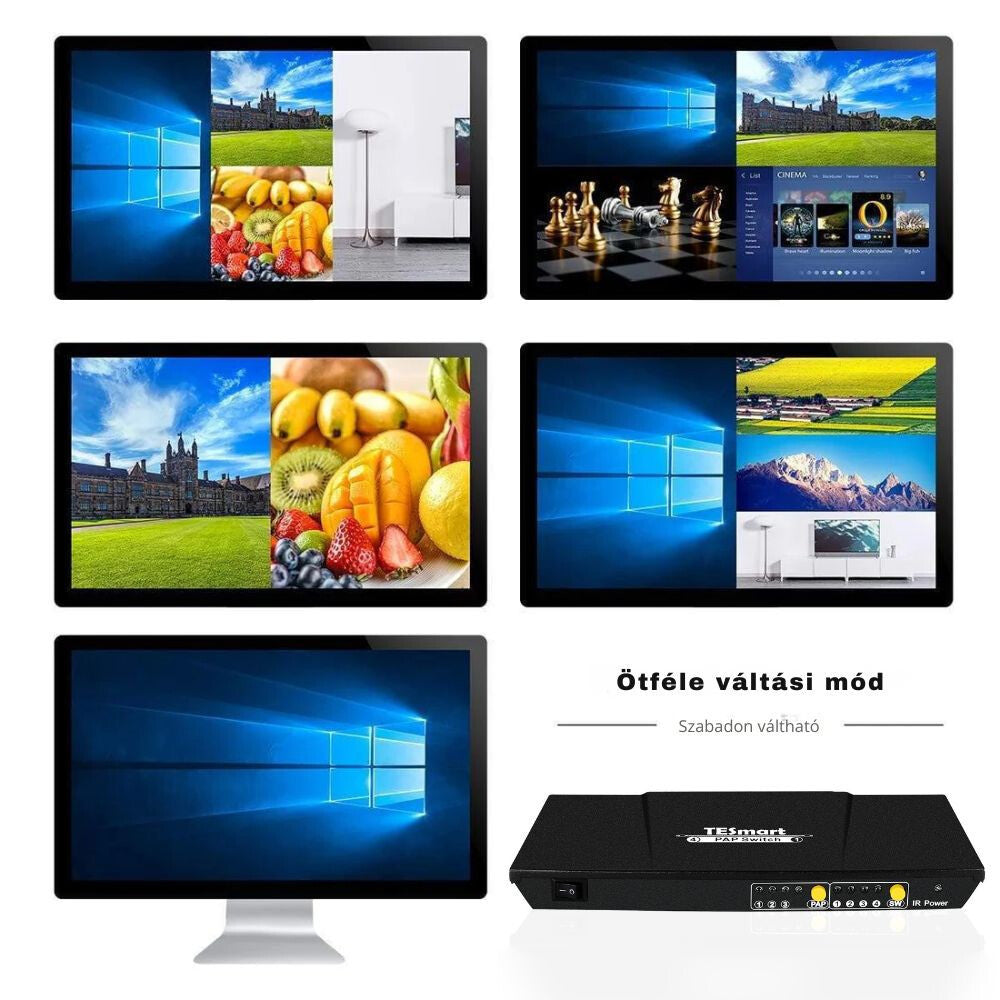

6.2. Tryby multi-view

Urządzenie obsługuje 5 różnych trybów multi-view. Zgodnie z instrukcją:

· przyciskiem

PAP można wybierać różne tryby ekranu · przyciskiem

SW można zmieniać główne wejście / główny ekran / źródło dźwięku Tryb 1

Jedno źródło na pełnym ekranie

· wyświetlane jest jedno źródło obrazu

· widok pełnoekranowy

Tryb 2

Ekran podzielony na cztery części

· 4 źródła są widoczne jednocześnie

· w układzie podzielonym na cztery równe części

Tryb 3

Wyróżnione okno główne + mniejsze okna dodatkowe

· jedno źródło jest wyświetlane w większym rozmiarze

· pozostałe są widoczne w mniejszych oknach

Tryb 4

Inny układ wielu okien

· również wyświetlane jest jedno główne i kilka mniejszych obrazów

· układ różni się od trybu 3

Tryb 5

Widok podzielony na dwie części

· dwa źródła są wyświetlane jednocześnie

· obok siebie

Ważne

Wybór głównego wejścia w trybie multi-view jest zazwyczaj powiązany z wyróżnionym obrazem i dźwiękiem.

7. Pilot zdalnego sterowania W zestawie znajduje się pilot na podczerwień, który służy do sterowania urządzeniem. Za pomocą pilota można zazwyczaj:

· przełączać wejścia

· zmieniać tryb ekranu

· sterować urządzeniem bez używania przycisków na panelu przednim

Obsługa

· Skieruj pilota w stronę odbiornika

podczerwieni urządzenia

· Upewnij się, że między pilotem a urządzeniem nie ma żadnych przeszkód

8. Ważne informacje · Urządzenie obsługuje maksymalnie

rozdzielczość.

· Ten model nie nadaje się do sygnału 4K.

· Do prawidłowego działania zaleca się używanie kabli HDMI odpowiedniej jakości. · Obsługa wyświetlania w trybie · Urządzenia należy używać wyłącznie z przeznaczonym do niego

zasilaczem 12 V.

· Urządzenie należy użytkować w suchym i wolnym od kurzu miejscu.

· Nie zakrywaj urządzenia podczas pracy. · Nie narażaj go na działanie wody ani wilgoci. 9. Rozwiązywanie problemów

Brak obrazu

Sprawdź, czy:

· zasilacz jest prawidłowo podłączony

· świeci się dioda LED zasilania

· wyświetlacz jest ustawiony na właściwe wejście HDMI

· kable HDMI są prawidłowo podłączone

· urządzenie źródłowe jest włączone

Brak dźwięku

· Sprawdź ustawienia dźwięku wyświetlacza lub wzmacniacza

· Wybierz ponownie główne wejście

· Spróbuj użyć innego kabla HDMI

Pilot nie działa

· Sprawdź baterię

· Skieruj pilota bezpośrednio w stronę odbiornika podczerwieni

· Upewnij się, że przed urządzeniem nie ma żadnych przeszkód

Nie są wyświetlane wszystkie okna multi-view

· Sprawdź, czy wszystkie wymagane urządzenia źródłowe są włączone

· Upewnij się, że każde źródło rzeczywiście wysyła sygnał

10. Krótkie podsumowanie

Ten przełącznik HDMI PAP 4×1 umożliwia:

· podłączenie 4 różnych urządzeń HDMI

· wyświetlanie ich na 1 wyświetlaczu

· przełączanie między źródłami pojedynczo

· lub jednoczesne wyświetlanie wielu źródeł w widoku podzielonego ekranu
