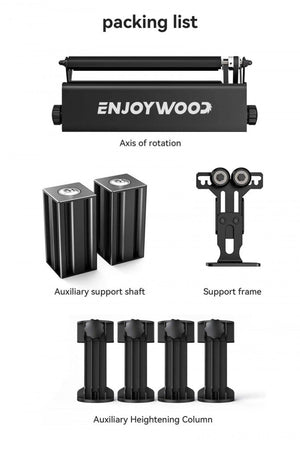

1. Zawartość zestawu

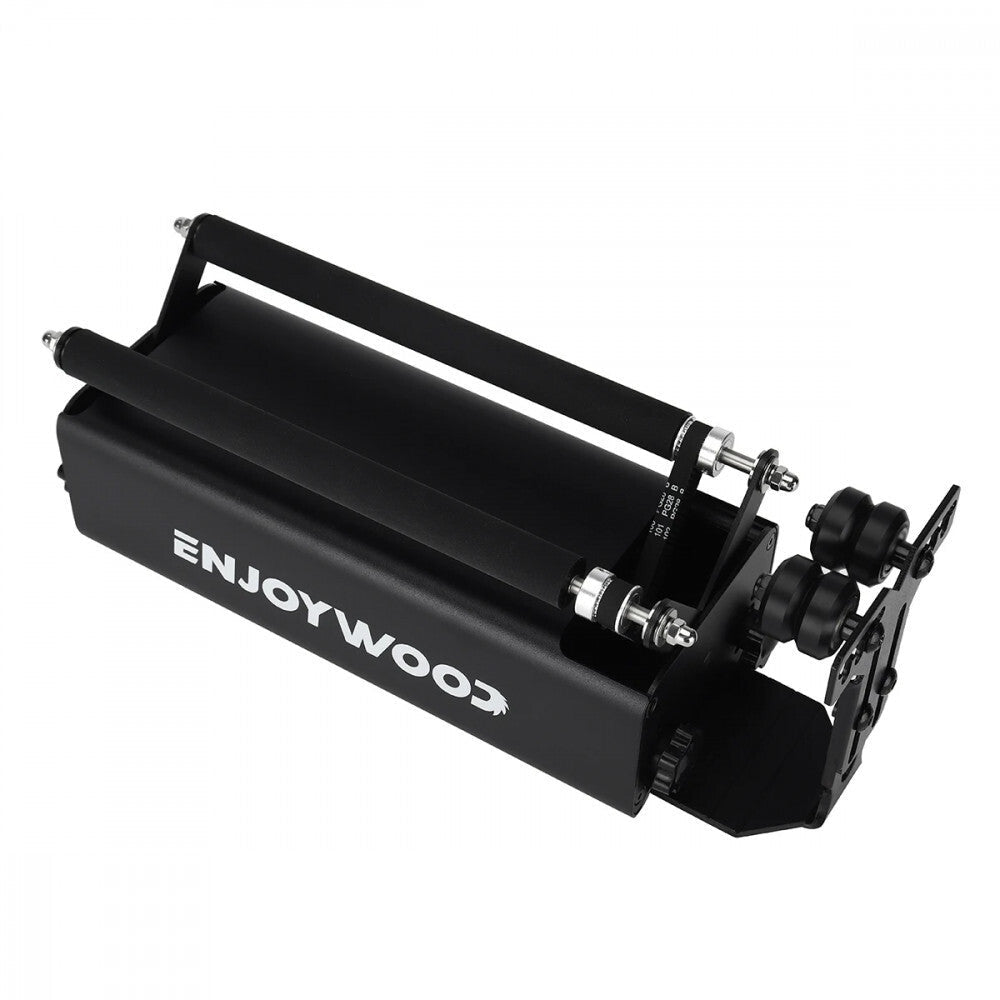

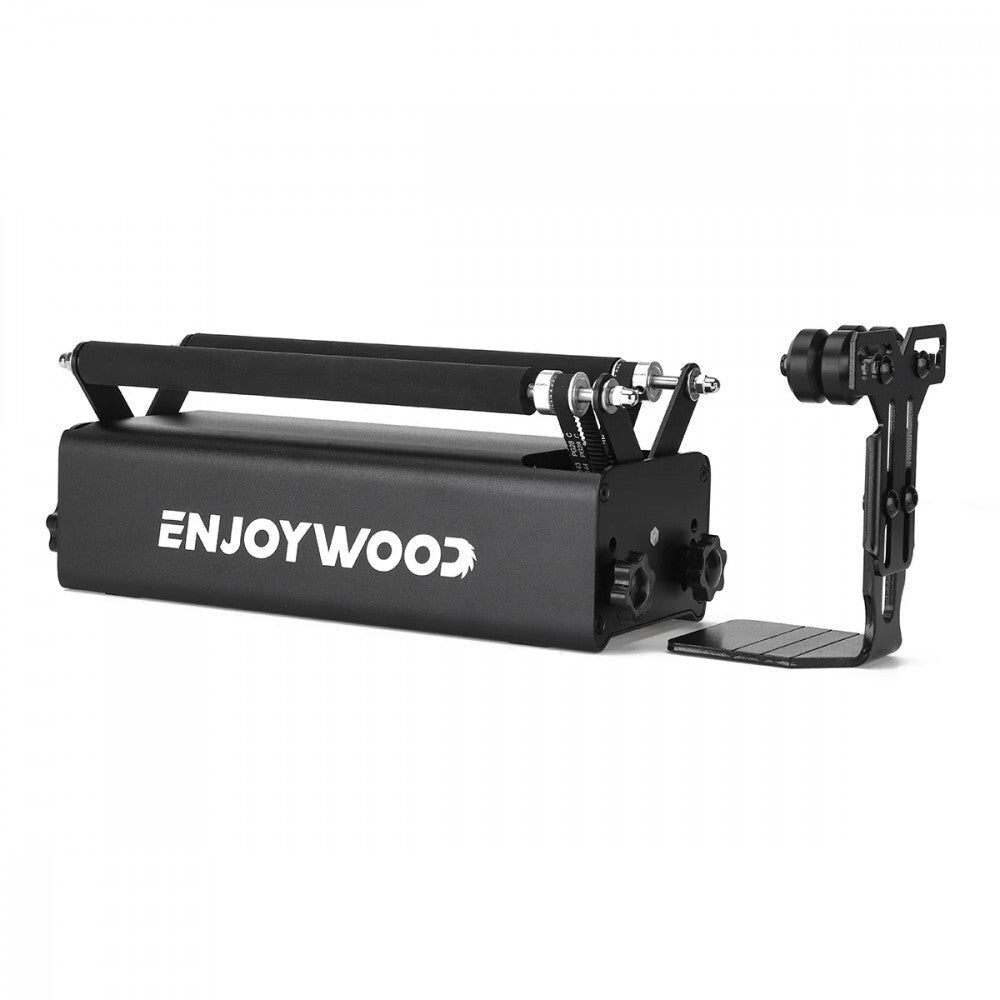

Obrotowy wałek R3 PRO z aluminiową ramą i wbudowanym napędem silnikowym

4 uchwyty z pierścieniami w kształcie kwiatów śliwy (plum blossom)do regulacji szerokości wałka

Przewody do różnych marek grawerów laserowych (np. AtomStack, Neje, Ortur)

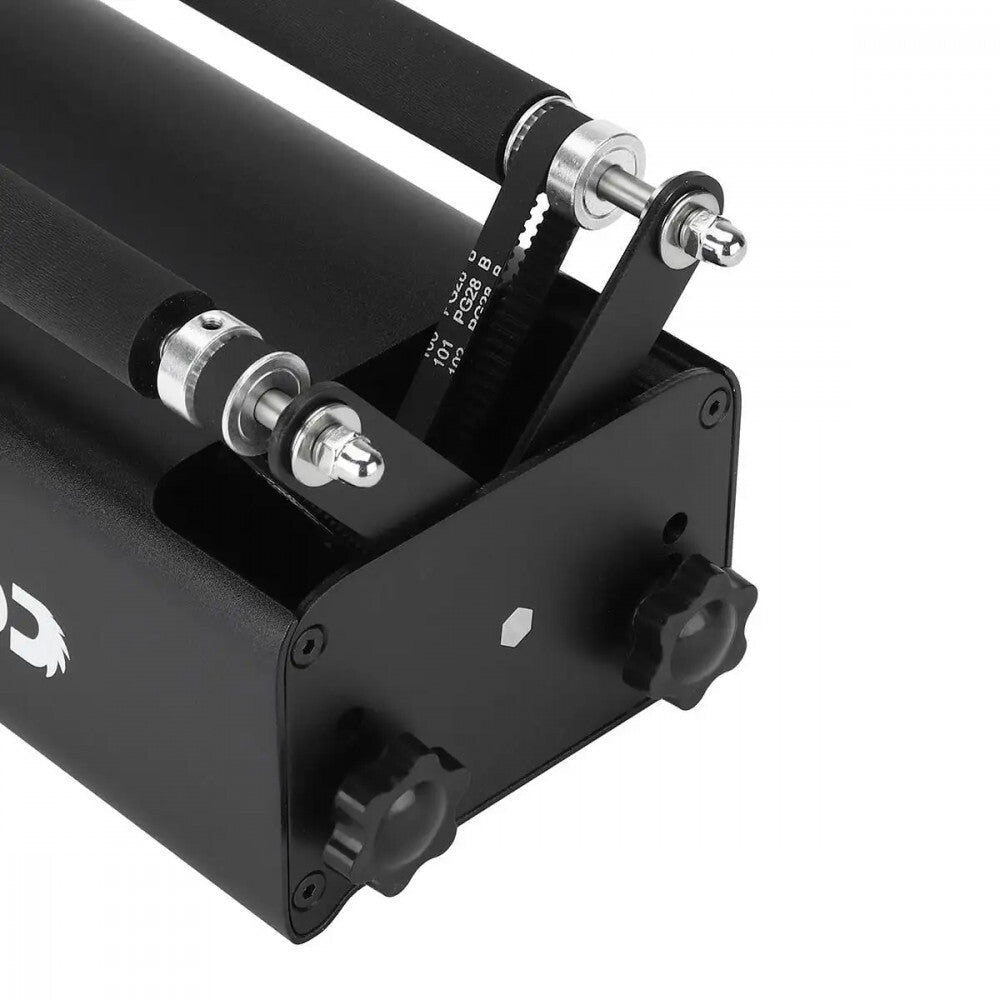

Synchroniczny napęd pasowy do obracania wałka

Instrukcja obsługi (oryginał w języku angielskim/chińskim)

2. Ostrzeżenia dotyczące bezpieczeństwa

Produkt może być używany wyłącznie przez osoby dorosłe, a osoby niedoświadczone tylko pod nadzorem

Nie używaj go w środowisku narażonym na działanie wody (np. na zewnątrz lub w pobliżu substancji chemicznych) aniw pobliżu źródeł ognia ani silnych pól magnetycznych erős mágneses mezőtől

Nie otwieraj ani nie rozkładaj wałka i grawera podczas ich pracy, ponieważ może to być niebezpieczne3. Regulacja rozmiaru i dopasowanie

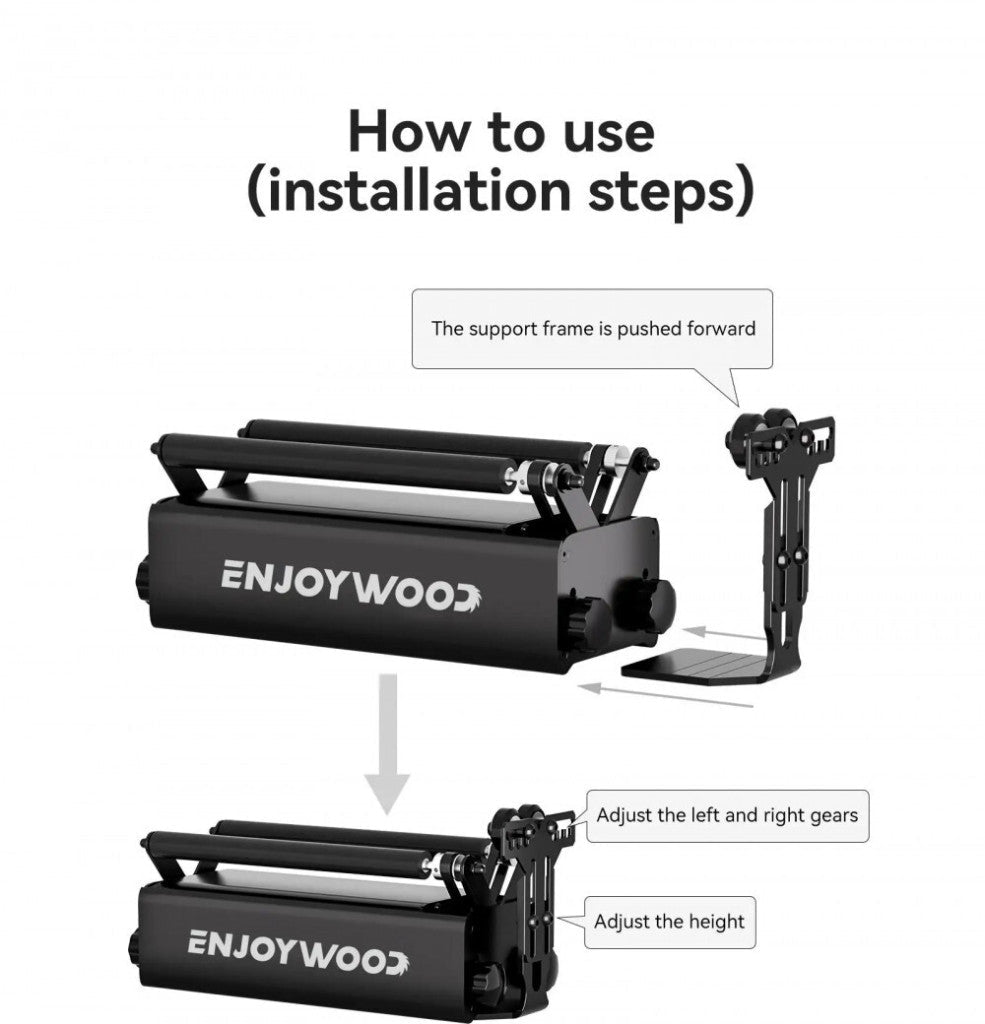

Poluzuj 4 uchwyty w kształcie kwiatów śliwy i ustaw odległość między wałkami odpowiednio do szerokości obrabianego przedmiotu

Po dokręceniu wszystkich czterech pokręteł stalowy wałek bezpiecznie utrzyma przedmiot

Sprawdź, czy oba wałki są ustawione

w płaszczyźnie poziomej i równolegle do linii grawitacji lasera 4. Podłączanie do grawera

Proste podłączenie bezpośrednio przez złącze USB lub przewód 4-pinowy:

Biała wtyczka

: AtomStack…Czarna wtyczka

: do grawerów Neje/OrturW niektórych przypadkach konieczna może być

zmiana wartości impulsu (steps/mm) w oprogramowaniu sterującym (LaserGRBL, LightBurn) 5. Konfiguracja oprogramowania

A. LaserGRBL:

Zainstaluj program

Podłącz grawera i znajdź port COM

Przejdź do ustawień GRBL i zmodyfikuj wartości impulsów $100 i $101, wykonując testowe grawerowanie (np. kwadratu o wymiarach 30×30 mm)

B. LightBurn:

Wybierz menu „Edit → Machine Settings”

Ustaw wartości impulsów dla współrzędnych $100 (X) i $101 (Y)

6. Uruchomienie

Dokręć np. uchwyty, aby zamocować obrabiany przedmiot

Sprawdź, czy pas synchroniczny nie znajduje się na drodze lasera

Ponownie sprawdź ustawienie wałków i połączenia

Rozpocznij grawerowanie – obrót wałka zapewnia skuteczne i równomierne obracanie przedmiotu podczas grawerowania

7. Konserwacja i czyszczenie

Chroń urządzenie przed wodą i substancjami chemicznymi (szczególnie w okolicy silnika i pasa)

Nie przykrywaj go całkowicie – silnik pozostanie chłodny, jeśli będzie odpowiednio wentylowany

Do czyszczenia używaj miękkiej szmatki, a od czasu do czasu nasmaruj pas

Nie przeciążaj silnika – nie ustawiaj zbyt dużej prędkości obrotowej i nie używaj go przy zbyt dużej powierzchni

Podsumowanie

 Obrotowy wałek

ENJOYWOOD R3 PRO to praktyczne i wszechstronne akcesorium, które umożliwia również grawerowanie przedmiotów cylindrycznych. Jest bezpieczny i łatwy w uruchomieniu, a dzięki odpowiedniej konfiguracji oprogramowania można osiągnąć niezwykłą precyzję. praktikus és sokoldalú kiegészítő, amely segítségével hengeres tárgyak gravírozása is megoldható. Biztonságos és egyszerű beüzemelni, a szoftveres beállításokkal papírvékony pontosság érhető el.
