Złącza i diody LED

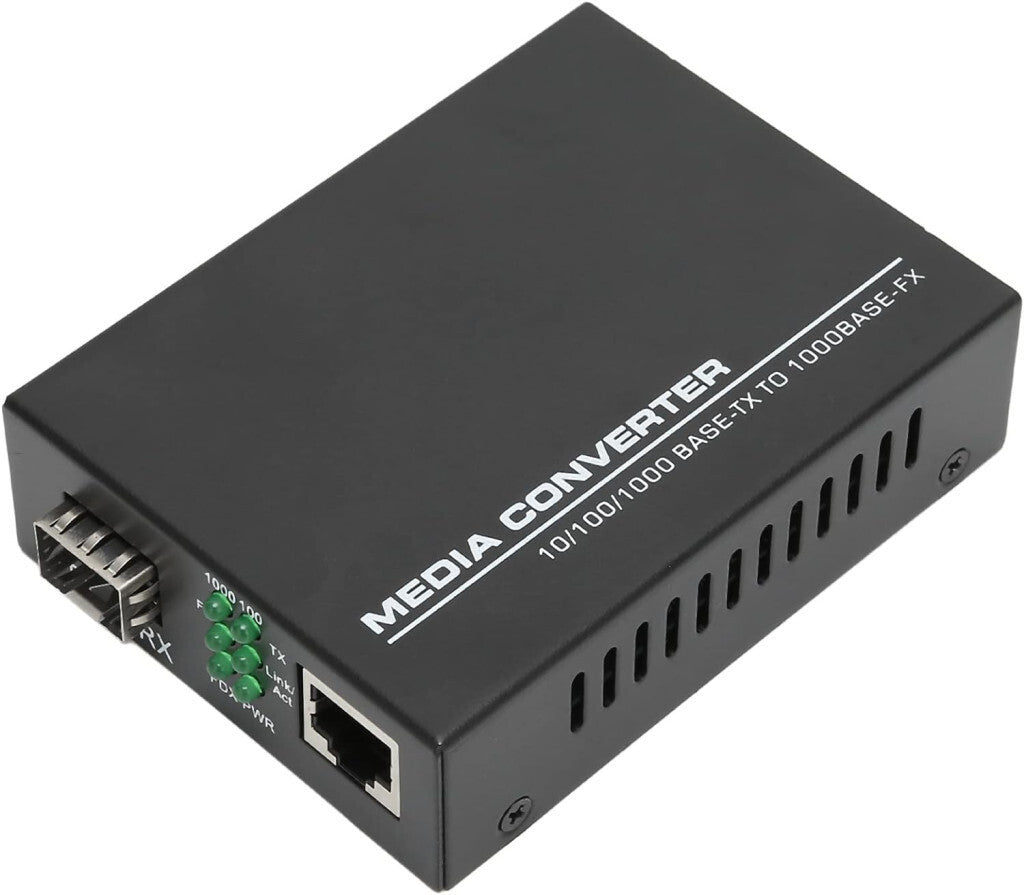

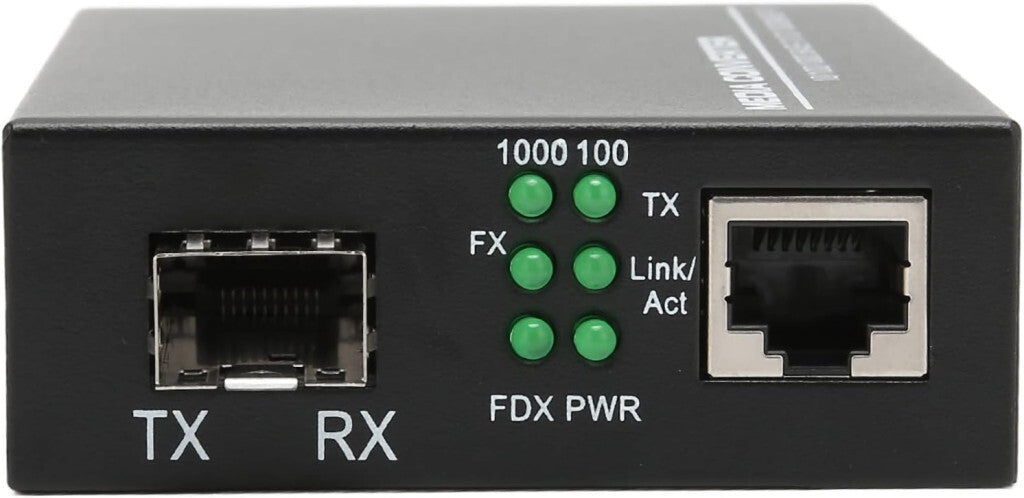

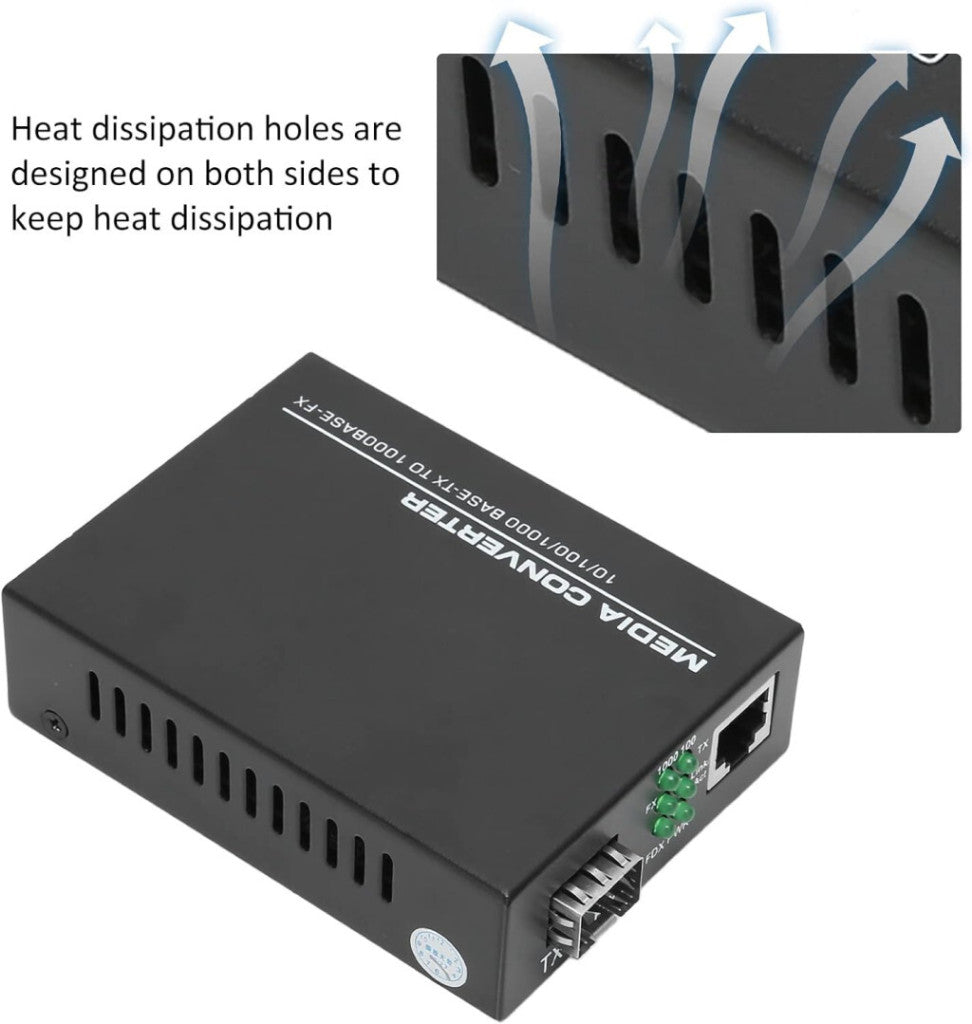

Na przednim/górnym panelu:

Gniazdo SFP – do montażu modułu optycznego

Port Ethernet RJ-45 – do połączenia 10/100/1000BASE-T

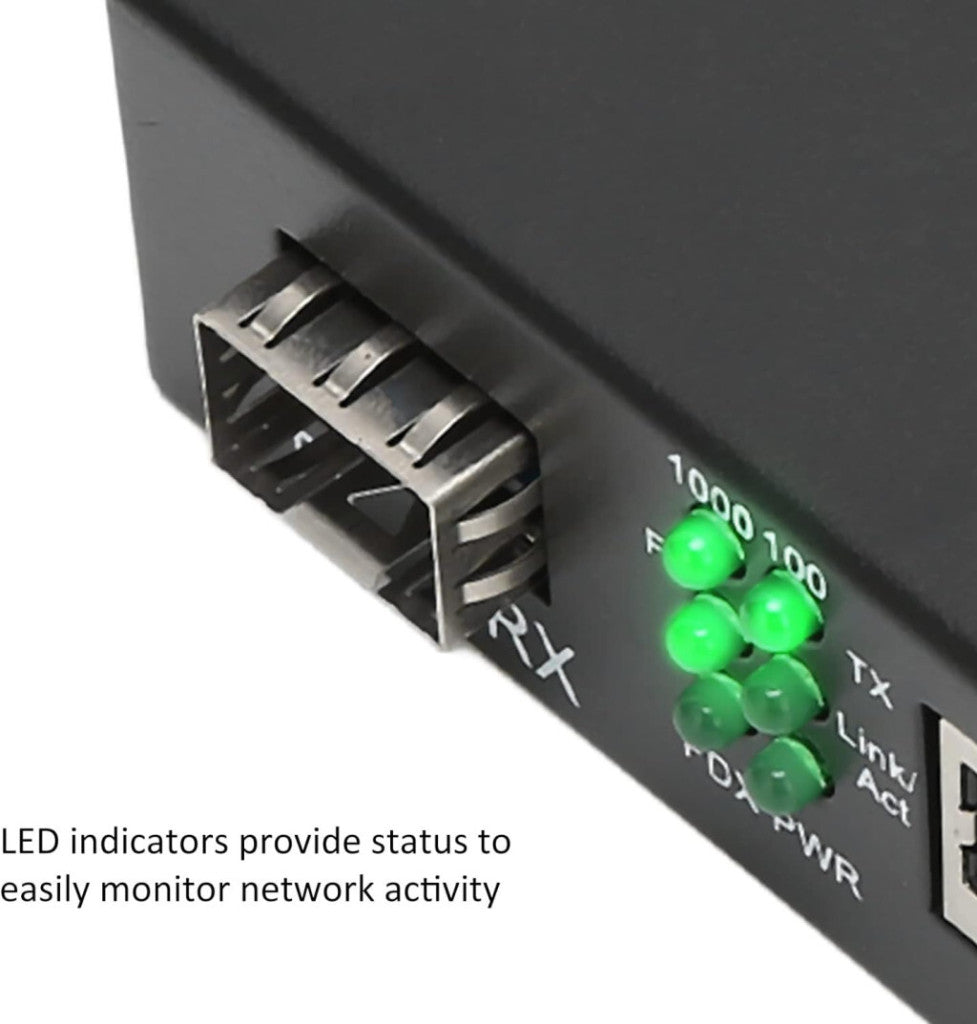

Dioda LED PWR – stan zasilania sieciowego

Diody LED LNK/ACT – wskaźniki połączenia i transmisji danych dla światłowodu/skrętki

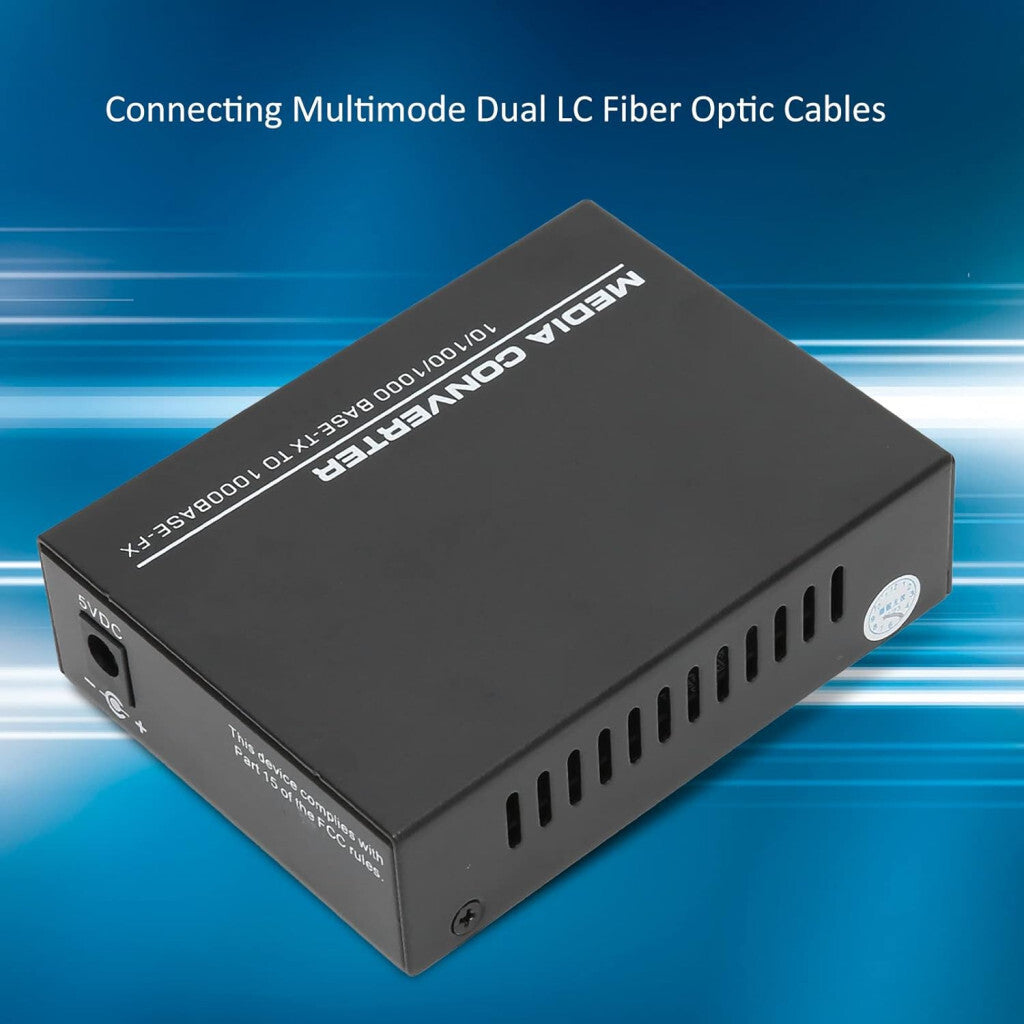

Panel tylny:

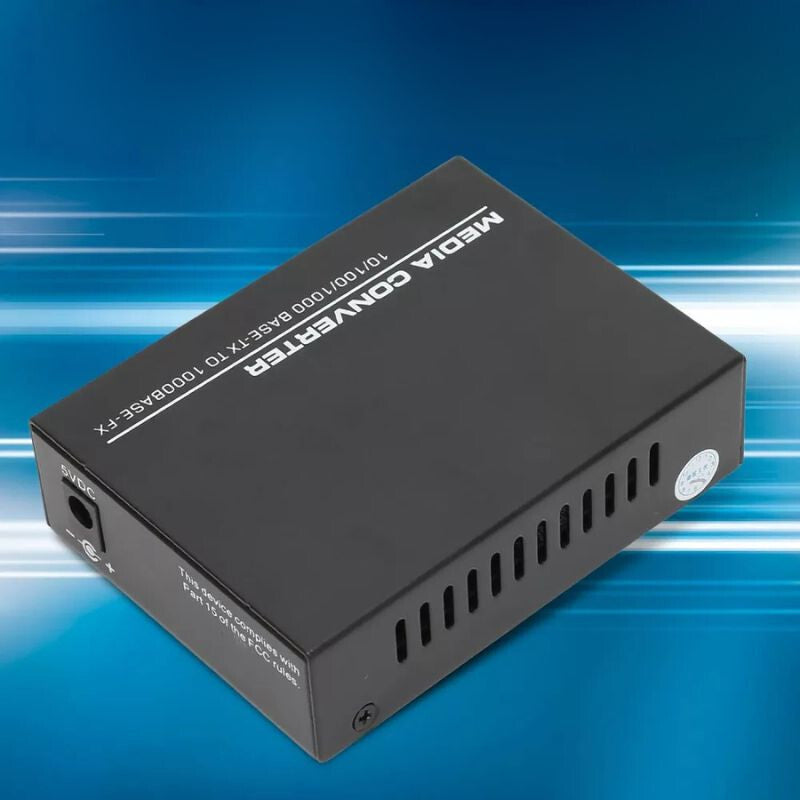

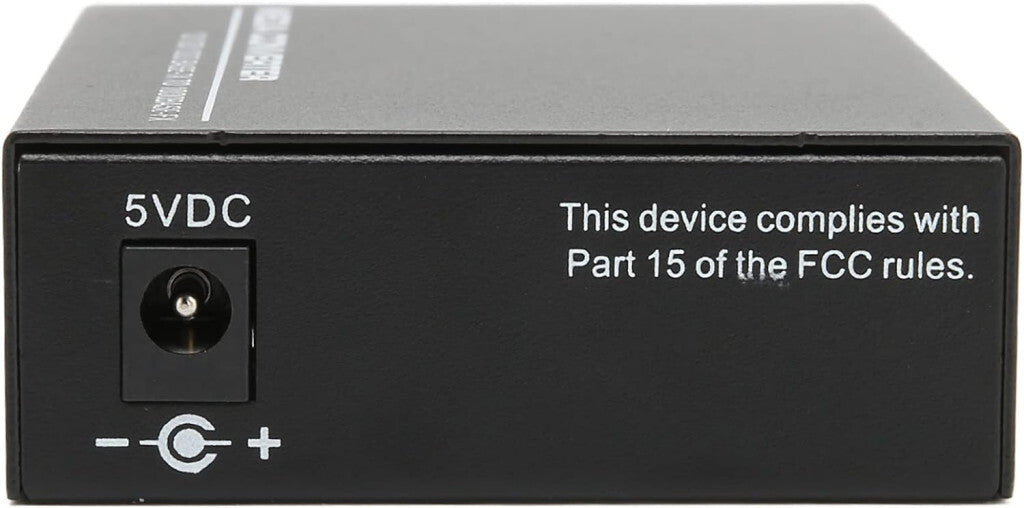

Wejście DC – do podłączenia zasilacza

3. Podłączanie zasilacza

Podłącz wtyczkę DC zewnętrznego zasilacza do gniazda z tyłu urządzenia.

Podłącz adapter do ściennego gniazda 100–240 VAC.

Jeśli dioda Dioda LED PWR świeci, urządzenie jest zasilane.

4. Instalacja modułu SFP

Wyłącz urządzenia sieciowe podłączone do urządzenia.

Zdejmij zaślepkę ochronną gniazda SFP.

Wsuń zgodny z MSA moduł SFP do gniazda.

Sprawdź, czy moduł jest prawidłowo zamocowany.

5. Podłączanie kabli

Kabel światłowodowy: TX↔RX („połączenie skrośne”), czyli nadajnik do odbiornika

Kabel Ethernet: podłącz port RJ-45 do urządzenia sieciowego za pomocą kabla Cat5e lub lepszego

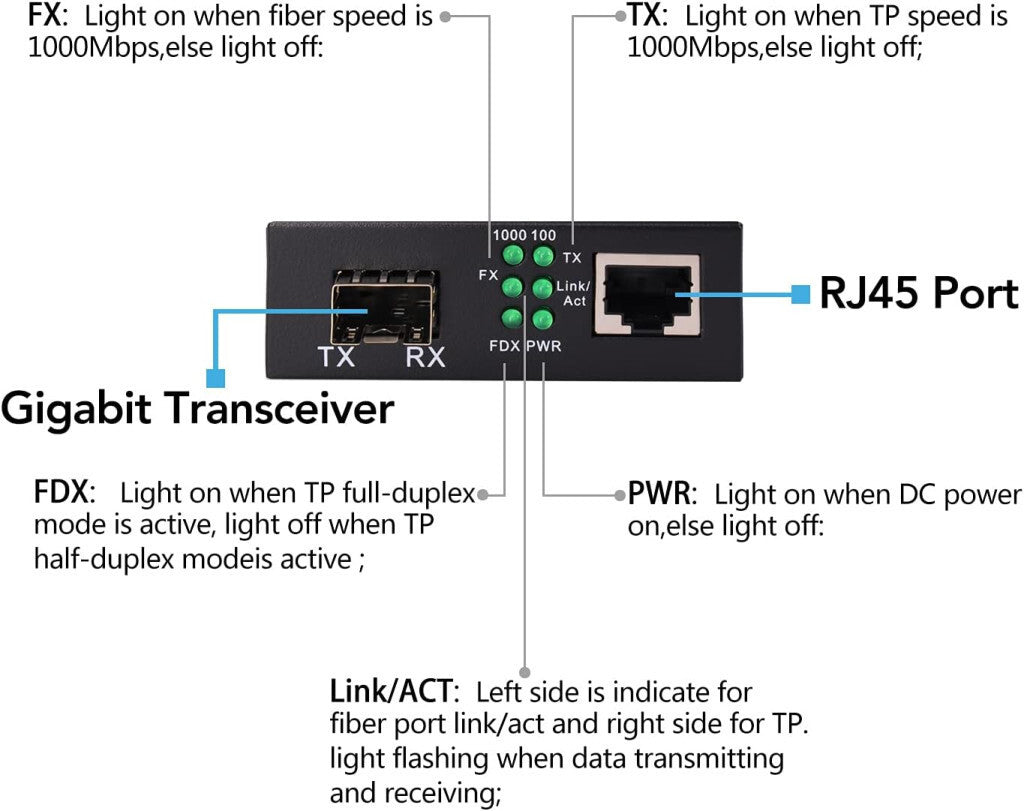

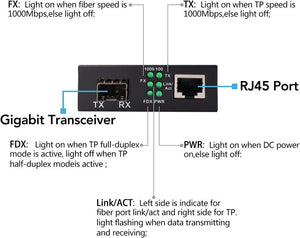

6. Znaczenie diod LED

PWR: zielona – urządzenie jest zasilane

Fiber LNK/ACT: świeci na zielono – połączenie nawiązane; miga – transmisja danych

TP LNK/ACT: wskaźnik połączenia / transmisji danych RJ-45

TP 1000: zielona – połączenie gigabitowe; nie świeci – 10/100 Mb/s

7. Procedura uruchamiania

Wyłącz podłączane urządzenia sieciowe.

Włóż moduł SFP i podłącz kable.

Podłącz zasilacz, a następnie włącz urządzenia sieciowe.

Sprawdź wskazania diod LED – jeśli wszystkie się świecą, konwerter jest gotowy do pracy.

8. Przełączniki DIP (jeśli występują)

Niektóre konwertery oferują opcje LFP (Link Fault Pass-through), autonegocjacji i ustawiania prędkości.

Przykład: w modelach TP-Link i Signamax funkcje można włączać za pomocą przełączników

9. Rozwiązywanie problemów

Brak aktywności diod LED: sprawdź zasilanie i zasilacz.

Nieprawidłowe sygnały optyczne: sprawdź prawidłowość kierunku TX/RX.

Nadmierna odległość lub uszkodzenie kabla – może powodować sporadyczne problemy.

Wymagana konfiguracja przełączników DIP – w przypadku problemów z LFP lub autonegocjacją ustaw odpowiednią opcję i uruchom urządzenie ponownie.

10. Konserwacja i bezpieczeństwo

Używaj wyłącznie odpowiedniego zasilacza.

Nie umieszczaj urządzenia w miejscu o ekstremalnej temperaturze ani w wilgotnym środowisku.

Nie otwieraj obudowy urządzenia.

Odłączaj urządzenie od zasilania, gdy nie jest używane.

Aby chronić porty optyczne, nigdy do nich nie zaglądaj.

11. Dane techniczne (przykład na podstawie modeli FS)

Prędkość: Ethernet 10/100/1000 Mb/s, kompatybilny z modułami SFP

Napięcie zasilania: 12 VDC (maks. ≈3 W poboru mocy)

Środowisko pracy: 0–50 °C, ≤95% wilgotności względnej

Wymiary i masa: ok. 80×110×24 mm (~150–200 g)
