1. Przeznaczenie urządzenia

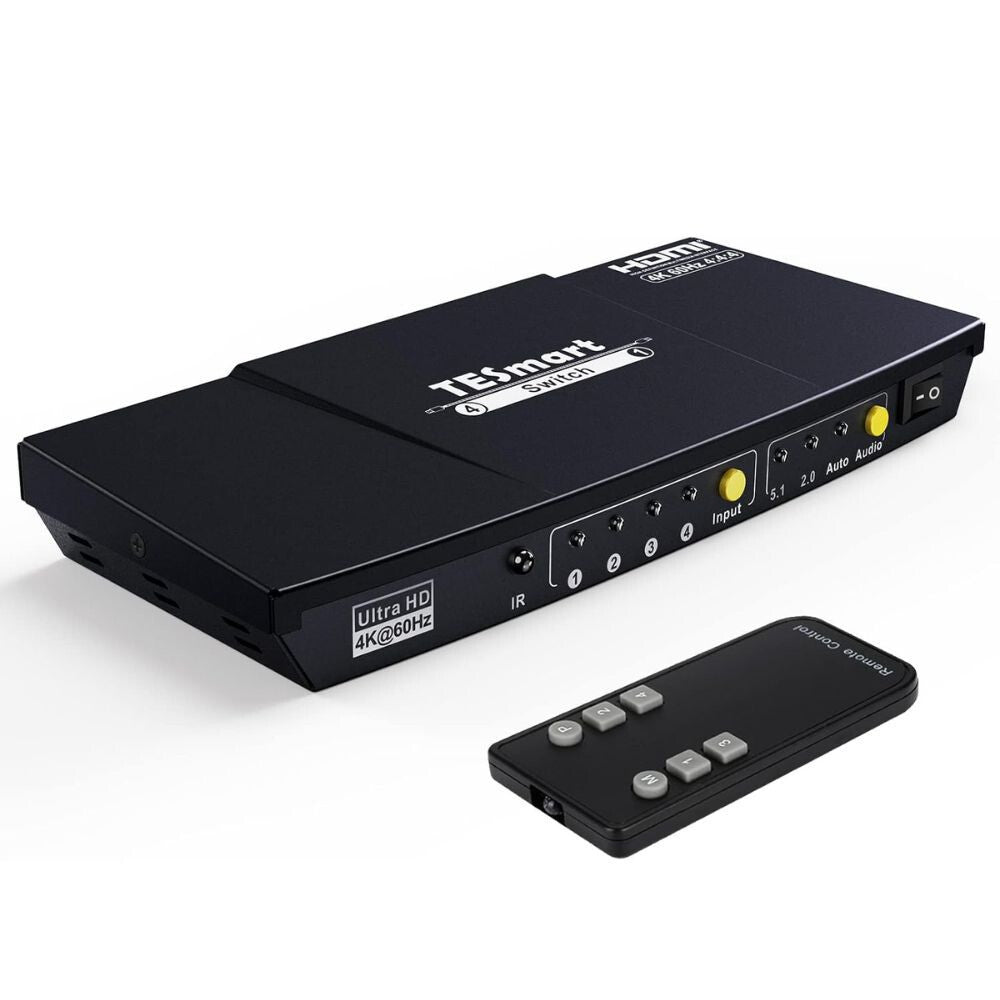

Przełącznik HDMI TESmart 4×1 umożliwia podłączenie maksymalnie czterech źródeł sygnału HDMI do jednego telewizora, monitora lub projektora.
Między podłączonymi urządzeniami można przełączać się za pomocą przycisku na panelu przednim lub pilota na podczerwień.
Przykładowe urządzenia, które można podłączyć:
- komputer lub laptop;
- konsola do gier;
- odtwarzacz Blu-ray lub DVD;
- TV-box lub dekoder;
- odtwarzacz multimedialny;
- inne urządzenie z wyjściem HDMI.
Urządzenie jednocześnie przesyła na pojedyncze wyjście HDMI obraz tylko z jednego wybranego źródła HDMI .
2. Najważniejsze cechy
- 4 wejścia HDMI i 1 wyjście HDMI
- Maksymalna rozdzielczość 3840 × 2160 przy 60 Hz
- Obsługa próbkowania koloru 4:4:4
- Kompatybilność z HDCP 2.2
- Obsługa HDR10
- Obsługa Dolby Vision
- Kompatybilność z CEC
- Automatyczne i ręczne przełączanie wejść
- Przełączanie za pomocą przycisku na panelu przednim lub pilota
- Optyczne wyjście audio S/PDIF
- Analogowe wyjście audio L/R 3,5 mm
- Trzy tryby obsługi dźwięku: Auto, 5.1 i 2.0
- Obsługa formatów audio Dolby TrueHD, DTS-HD Master Audio, Dolby Digital i AC-3
Rzeczywiście obsługiwane formaty obrazu i dźwięku zależą również od możliwości podłączonego źródła, wyświetlacza, wzmacniacza i przewodów.

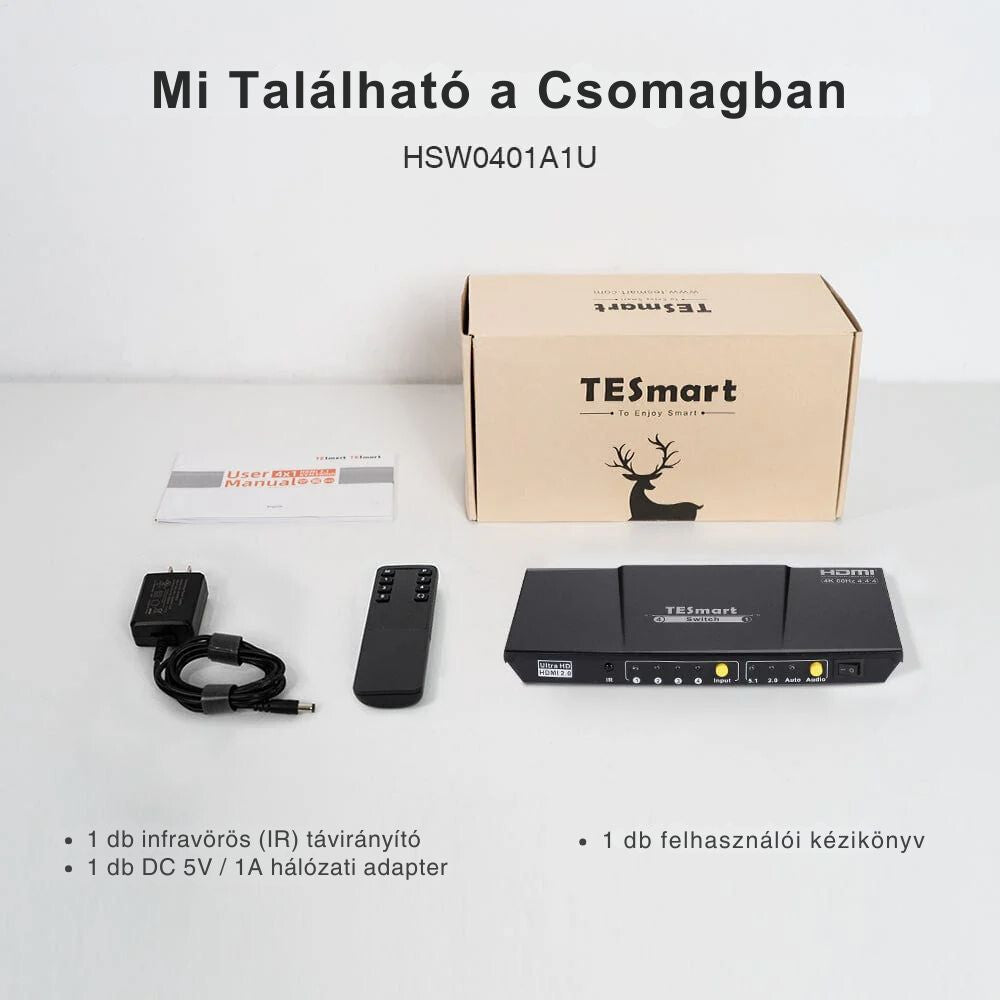

3. Zawartość opakowania
- 1 przełącznik HDMI TESmart 4×1
- 1 pilot na podczerwień
- 1 zasilacz sieciowy DC 5 V
- 1 instrukcja obsługi
Przewody HDMI i optyczne przewody audio mogą nie wchodzić w skład zestawu.
4. Informacje dotyczące bezpieczeństwa
- Przed użyciem należy przeczytać całą instrukcję.
- Należy używać wyłącznie dołączonego do urządzenia lub odpowiedniego zasilacza 5 V .
- Urządzenie należy chronić przed wodą i wilgocią.
- Do czyszczenia należy używać wyłącznie suchej, miękkiej ściereczki.
- Nie zasłaniać otworów wentylacyjnych urządzenia.
- Nie umieszczać urządzenia w pobliżu grzejników, elementów grzewczych, wzmacniaczy ani innych źródeł ciepła.
- Nie dotykać urządzenia ani zasilacza sieciowego mokrymi rękami.
- Podczas burzy oraz w przypadku dłuższego okresu nieużywania należy odłączyć zasilacz.
- Nie wystawiać baterii pilota na działanie otwartego ognia ani wysokiej temperatury.
- Nie rozmontowywać urządzenia ani nie naprawiać go samodzielnie.

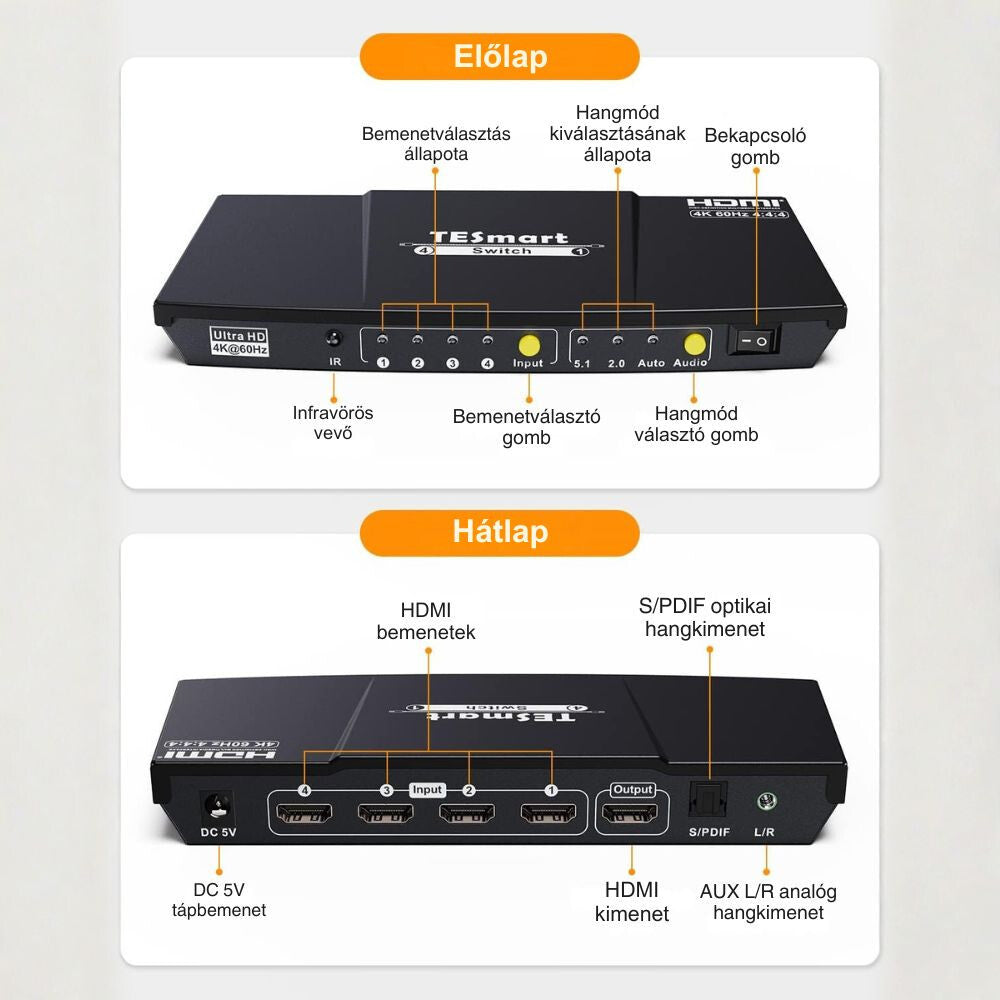

5. Elementy sterujące i złącza
Elementy panelu przedniego
1. Odbiornik podczerwieni
Odbiera sygnał z dołączonego pilota. Podczas używania należy kierować pilot w stronę przedniej części urządzenia.
2. Diody LED wejść
Wskaźnik 1–4 pokazuje, które wejście HDMI jest wybrane.
3. Przycisk wyboru wejścia Input
Krótkie naciśnięcie umożliwia przełączanie między wejściami HDMI:
HDMI 1 → HDMI 2 → HDMI 3 → HDMI 4
4. Diody LED trybu dźwięku
Wskazują wybrany tryb obsługi dźwięku:
5. Przycisk wyboru trybu dźwięku
Służy do przełączania między trybami dźwięku.
6. Wyłącznik główny
Służy do włączania i wyłączania przełącznika HDMI.
Złącza na tylnym panelu
7. DC 5V
Złącze zasilacza sieciowego 5 V.
8. Wejścia HDMI
Służą do podłączania czterech źródeł HDMI:
- Input 1
- Input 2
- Input 3
- Input 4
9. Wyjście HDMI
Można je podłączyć do wejścia HDMI telewizora, monitora lub projektora.
10. Optyczne wyjście audio S/PDIF
Można je podłączyć za pomocą optycznego kabla Toslink do wzmacniacza, zestawu kina domowego lub soundbara.
11. Analogowe wyjście audio AUX L/R
Można je podłączyć za pomocą kabla audio 3,5 mm do aktywnego głośnika, wzmacniacza lub innego analogowego urządzenia audio.
Analogowe wyjście L/R obsługuje wyłącznie dwukanałowy dźwięk stereo.

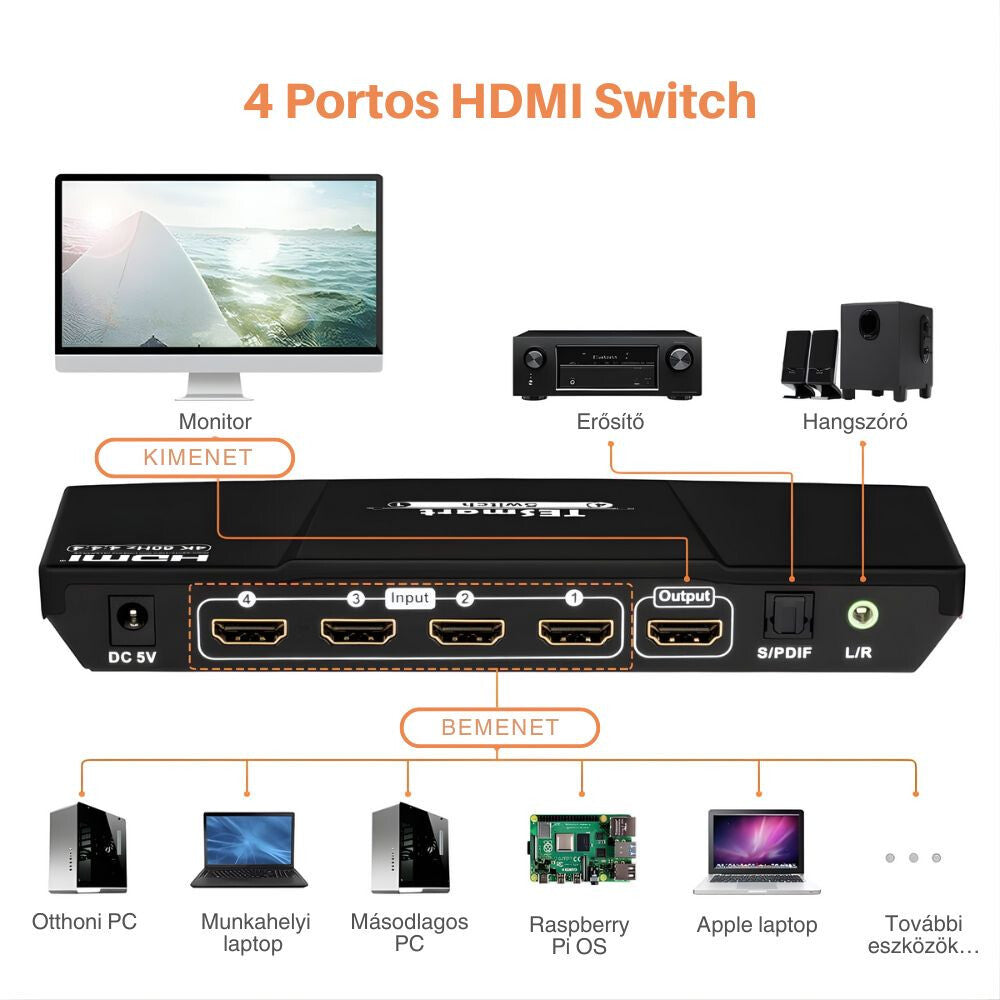

6. Podłączanie urządzenia
Przed podłączeniem należy w miarę możliwości wyłączyć wszystkie urządzenia, których to dotyczy.
1. Podłączanie źródeł HDMI
Podłącz wyjścia HDMI używanych urządzeń do wejść Input 1–4 przełącznika.
Przykład:
- Input 1 → komputer
- Input 2 → konsola do gier
- Input 3 → dekoder TV
- Input 4 → odtwarzacz Blu-ray
2. Podłączanie wyświetlacza
Podłącz wyjście HDMI Output przełącznika do wejścia HDMI telewizora, monitora lub projektora.
3. Podłączanie dźwięku optycznego
W razie potrzeby podłącz wzmacniacz lub soundbar do wyjścia S/PDIF za pomocą optycznego kabla Toslink.
4. Podłączanie dźwięku analogowego
W razie potrzeby podłącz aktywny głośnik lub wzmacniacz analogowy do wyjścia AUX L/R .
5. Zasilanie
Podłącz zasilacz 5 V do gniazda DC 5V przełącznika HDMI, a następnie podłącz go do gniazda sieciowego.
6. Włączanie
- Włącz wyświetlacz.
- Włącz przełącznik HDMI.
- Włącz podłączone urządzenia źródłowe.
- Wybierz żądane wejście HDMI.
7. Wybór wejścia HDMI
Za pomocą przycisku na panelu przednim
Krótko naciśnij przycisk Input .
Po każdym naciśnięciu urządzenie przełącza się na następne wejście. Aktywne wejście wskazuje kontrolka 1–4.
Za pomocą pilota
Skieruj pilota w stronę odbiornika podczerwieni, a następnie naciśnij przycisk odpowiadający żądanemu wejściu.
Za pomocą pilota można bezpośrednio wybrać wejście HDMI 1, 2, 3 lub 4.
8. Ręczne i automatyczne przełączanie wejść
Tryb ręcznego przełączania
W tym trybie wejście można przełączać wyłącznie:
- za pomocą przycisku Input na panelu przednim;
- lub za pomocą pilota.
Domyślnym trybem urządzenia jest przełączanie ręczne.
Tryb automatycznego przełączania
W trybie automatycznym:
- po podłączeniu lub włączeniu nowego źródła HDMI przełącznik może automatycznie przełączyć się na to wejście;
- po wyłączeniu lub odłączeniu bieżącego źródła urządzenie wyszuka pierwsze dostępne wejście.\u00a0
Zmiana trybu przełączania
Naciśnij i przytrzymaj przycisk Input do momentu, aż wszystkie diody LED wskaźników wejść migną raz. Spowoduje to przełączenie urządzenia między trybem ręcznym a automatycznym.
Niektóre źródła HDMI mogą wysyłać sygnał trybu czuwania nawet po wyłączeniu. W takim przypadku automatyczne przełączanie może nie działać prawidłowo. Użyj trybu ręcznego.
9. Tryby dźwięku
Żądany tryb dźwięku można wybrać przyciskiem Audio na panelu przednim lub odpowiednim przyciskiem na pilocie.
Tryb Auto
Źródło HDMI korzysta z formatów dźwięku wskazanych przez podłączony telewizor lub monitor.
Obsługiwany format dźwięku zależy więc od możliwości wyświetlacza.
Tryb 5.1
Urządzenie źródłowe może wybrać dźwięk maksymalnie 5.1-kanałowy, nawet jeśli podłączony wyświetlacz nie obsługuje samodzielnie dźwięku 5.1-kanałowego.
Wybierz ten tryb podczas korzystania z amplitunera kina domowego lub odpowiedniego soundbara.
Tryb 2.0
Urządzenie źródłowe wysyła maksymalnie dwukanałowy dźwięk stereo.
Wybierz ten tryb:
- podczas korzystania z analogowego wyjścia audio L/R;\u00a0
- podczas korzystania z głośników stereo;\u00a0
- jeśli wzmacniacz lub wyświetlacz nie obsługuje dźwięku 5.1-kanałowego;\u00a0
- jeśli na wyjściu analogowym nie ma dźwięku.\u00a0
Przełącznik nie konwertuje automatycznie dźwięku wielokanałowego na stereo. Aby korzystać z analogowego wyjścia L/R, ustaw również format dźwięku urządzenia źródłowego na PCM lub tryb stereo 2.0.
10. Korzystanie z wyjścia audio S/PDIF i analogowego
Optyczne wyjście S/PDIF
Aby korzystać z wyjścia optycznego:
- Podłącz kabel Toslink do gniazda S/PDIF przełącznika.\u00a0
- Podłącz drugi koniec kabla do wzmacniacza lub soundbara.\u00a0
- Wybierz wejście optyczne we wzmacniaczu.\u00a0
- Ustaw żądany tryb dźwięku Auto, 5.1 lub 2.0.\u00a0
Analogowe wyjście L/R
Aby korzystać z wyjścia analogowego:
- Podłącz kabel audio 3,5 mm do gniazda AUX L/R.\u00a0
- Podłącz drugi koniec kabla do aktywnego głośnika lub wzmacniacza.\u00a0
- Ustaw przełącznik w trybie dźwięku 2.0.
- W ustawieniach dźwięku źródła HDMI wybierz wyjście PCM lub stereo.\u00a0
11. Korzystanie z 4K, HDR10 i Dolby Vision
Aby przesyłać obraz 4K@60 Hz, HDR10 lub Dolby Vision, cały łańcuch połączeń musi obsługiwać dany format:
- źródło HDMI;\u00a0
- przełącznik HDMI;\u00a0
- telewizor lub monitor;\u00a0
- wszystkie kable HDMI.\u00a0
Aby uzyskać najlepsze rezultaty:
- używaj odpowiedniej jakości kabli HDMI o dużej przepustowości;\u00a0
- unikaj zbyt długich kabli;\u00a0
- nie używaj niepotrzebnych adapterów ani przedłużaczy;\u00a0
- w telewizorze włącz tryb HDMI o zwiększonej przepustowości, jeśli takie ustawienie jest dostępne.
Nazwa funkcji może zależeć od telewizora i brzmieć na przykład „Enhanced HDMI”, „UHD Color”, „HDMI Deep Color” lub podobnie.
12. Funkcja CEC
Funkcja CEC może umożliwiać kompatybilnym urządzeniom HDMI przekazywanie sobie nawzajem określonych poleceń sterujących, na przykład:
- jednoczesne włączanie i wyłączanie;
- automatyczne przełączanie wejścia HDMI;
- sterowanie odtwarzaniem;
- regulacja głośności.
Działanie funkcji CEC zależy od podłączonych urządzeń, a jej dodatkowe włączenie w ustawieniach urządzeń może być wymagane.
13. Rozwiązywanie problemów
Brak obrazu
- Sprawdź zasilacz sieciowy i wyłącznik główny.
- Sprawdź, czy świeci się dioda LED odpowiedniego wejścia.
- Sprawdź wejściowy i wyjściowy kabel HDMI.
- Na wyświetlaczu wybierz odpowiednie wejście HDMI.
- Wyłącz, a następnie włącz źródło HDMI.
- Spróbuj użyć innego wejścia HDMI lub innego kabla.
Obraz czasami zanika lub miga
- Użyj krótszego kabla HDMI lub kabla lepszej jakości.
- Sprawdź, czy wszystkie złącza są prawidłowo podłączone.
- Spróbuj ustawić niższą rozdzielczość lub częstotliwość odświeżania obrazu.
- Sprawdź, czy wszystkie podłączone urządzenia obsługują sygnał 4K@60 Hz.
HDR lub Dolby Vision nie działa
- Sprawdź, czy obsługują je zarówno źródło HDMI, jak i wyświetlacz.
- Włącz funkcję HDR na urządzeniu źródłowym i w telewizorze.
- Sprawdź ustawienie HDMI o zwiększonej przepustowości w telewizorze.
- Użyj odpowiedniego kabla HDMI.
Brak dźwięku
- Sprawdź wybrany tryb dźwięku.
- Przełączaj między trybami Auto, 5.1 i 2.0.
- Sprawdź ustawienia dźwięku urządzenia źródłowego.
- Sprawdź, czy na wzmacniaczu wybrano odpowiednie wejście audio.
- Uruchom ponownie przełącznik HDMI i urządzenie źródłowe.
Brak dźwięku na analogowym wyjściu L/R
- Ustaw przełącznik HDMI w trybie 2.0.
- Na urządzeniu źródłowym wybierz wyjście audio PCM lub stereo.
- Urządzenie nie konwertuje automatycznie dźwięku wielokanałowego na stereo.
- Sprawdź kabel audio 3,5 mm i zasilanie głośnika.
Automatyczne przełączanie wejść nie działa
- Sprawdź, czy przełącznik działa w trybie automatycznym.
- Niektóre urządzenia przesyłają aktywny sygnał HDMI nawet w trybie czuwania.
- W takim przypadku ręcznie wybierz żądane wejście.
Pilot nie działa
- Skieruj go bezpośrednio na odbiornik podczerwieni.
- Usuń przeszkody znajdujące się między pilotem a przełącznikiem.
- Sprawdź baterię pilota lub wymień ją.
- Spróbuj obsługiwać urządzenie z mniejszej odległości.
