Przeznaczenie produktu

Za pomocą przełącznika HDMI 16×1 można podłączyć nawet 16 różnych źródeł sygnału HDMI do jednego wyświetlacza HDMI, na przykład telewizora, monitora lub projektora.

Między podłączonymi źródłami można przełączać się za pomocą przycisków na panelu przednim, dołączonego pilota na podczerwień, a także przez połączenie RS232 lub sieciowe.

Najważniejsze cechy

• 16 wejść HDMI i 1 wyjście HDMI
• Maksymalna obsługiwana rozdzielczość: 3840 × 2160 @ 30 Hz
• Wbudowana emulacja EDID na każdym wejściu HDMI
• Obsługa Hot Plug – urządzenia HDMI można podłączać i odłączać bez wyłączania przełącznika
• Automatyczne wykrywanie i przełączanie wejścia HDMI
• Automatyczne skanowanie wejść
• Regulowany odstęp automatycznego przełączania
• Przyciski sterujące na panelu przednim
• Sterowanie za pomocą pilota na podczerwień
• Możliwość podłączenia zewnętrznego odbiornika podczerwieni
• Sterowanie przez RS232
• Sterowanie przez LAN/TCP-IP
• Możliwość współpracy z urządzeniami DVI-D Single Link za pomocą odpowiedniego adaptera HDMI–DVI

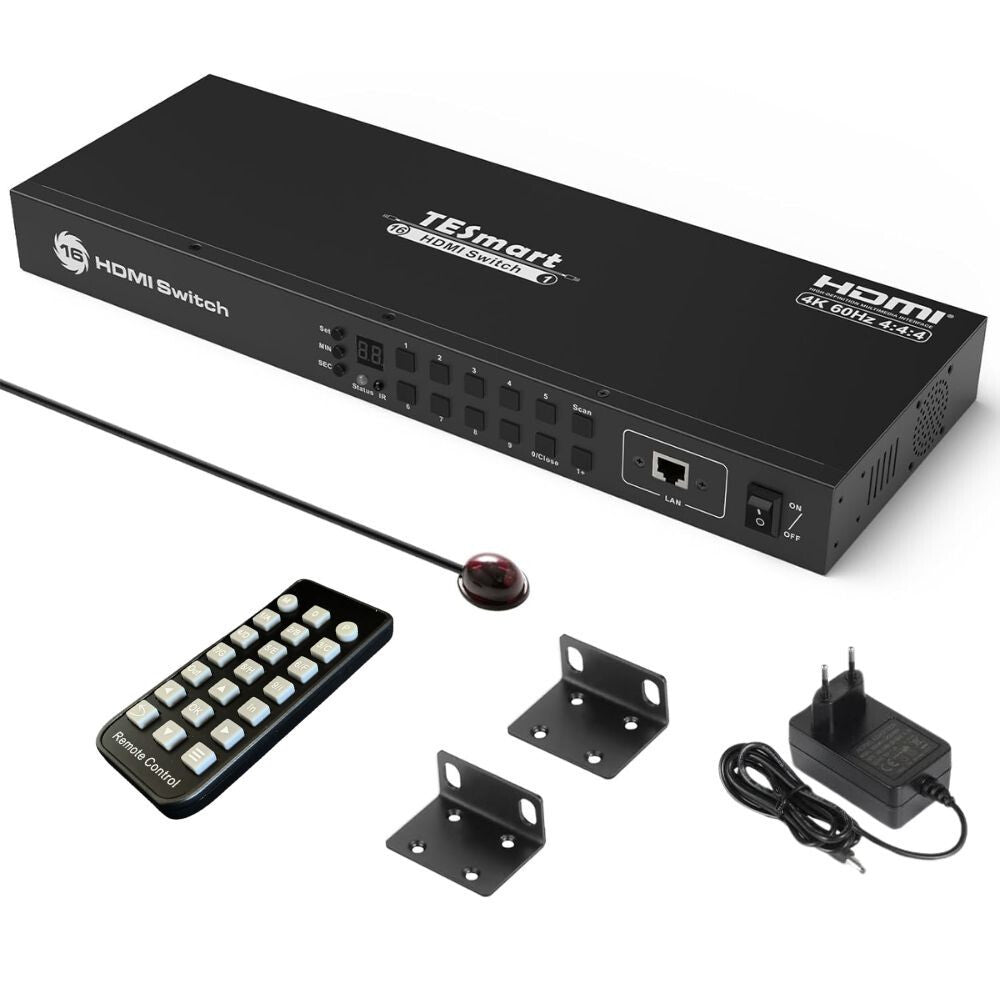

Zawartość opakowania

• 1 szt. przełącznika HDMI 16×1
• 1 szt. zasilacza sieciowego DC 12 V
• 1 szt. pilota na podczerwień
• 1 szt. kabla zewnętrznego odbiornika podczerwieni
• 1 szt. 3-stykowego złącza RS232
• Uszy do montażu w szafie rack
• Instrukcja obsługi

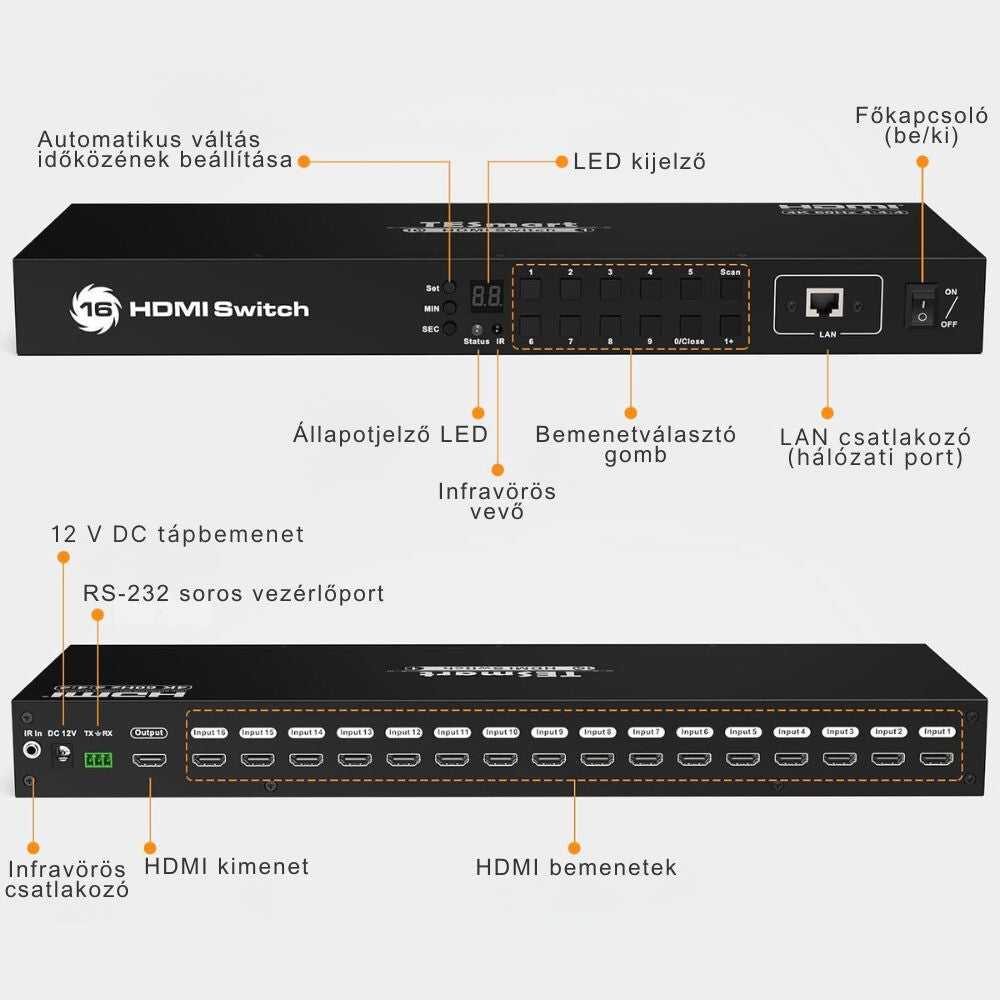

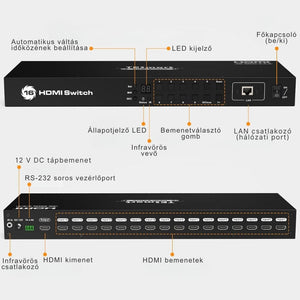

Złącza i elementy sterujące urządzenia

Złącza na panelu tylnym

IR EXTENSION IN

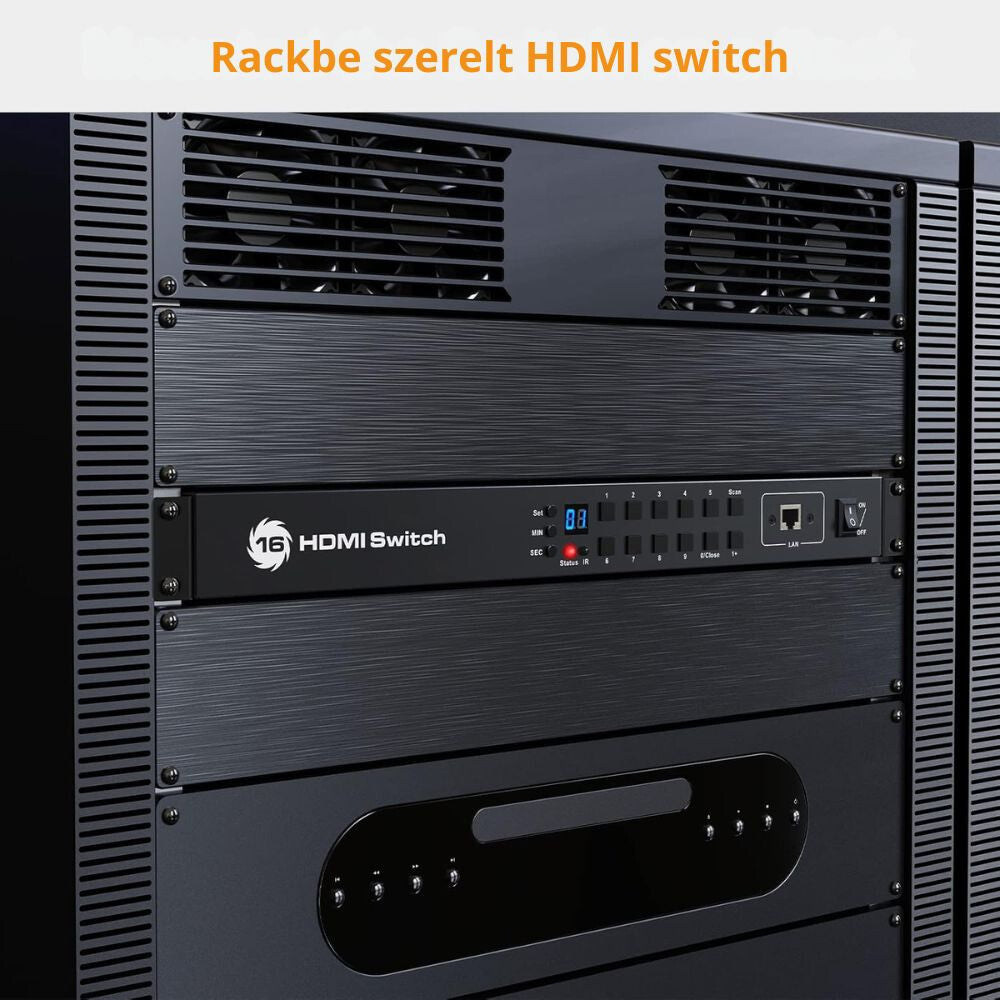

Służy do podłączenia zewnętrznego odbiornika podczerwieni. Jest to przydatne, gdy urządzenie jest umieszczone na przykład w szafie rack i przedni odbiornik podczerwieni nie jest widoczny.

DC 12V
Złącze dołączonego zasilacza sieciowego 12 V.

RS232
Służy do sterowania urządzeniem za pomocą zewnętrznego systemu sterowania.

HDMI OUTPUT
Podłącz tutaj telewizor, monitor lub projektor.

HDMI INPUT 1–16
Podłącz tutaj używane źródła sygnału HDMI, na przykład:

• komputer
• laptop
• konsolę do gier
• odtwarzacz DVD/Blu-ray
• dekoder
• odtwarzacz multimedialny
• inne urządzenie z wyjściem HDMI


LAN
Złącze RJ45 do sterowania przez sieć.

POWER
Główny wyłącznik służący do włączania i wyłączania przełącznika HDMI.

Elementy sterujące na panelu przednim

Wyświetlacz LED

Wyświetlacz pokazuje numer aktualnie wybranego wejścia HDMI.

Dioda LED stanu

• Zielony: aktywny tryb automatycznego skanowania
• Czerwony: normalny tryb pracy


Odbiornik podczerwieni

Odbiera sygnały z dołączonego pilota na podczerwień.

Uruchomienie

1. Wyłącz urządzenia, które chcesz podłączyć.
2. Podłącz źródła sygnału HDMI do wejść HDMI INPUT 1–16 urządzenia.
3. Podłącz telewizor, monitor lub projektor do HDMI OUTPUT na wyjście.
4. Podłącz dołączony zasilacz sieciowy DC 12 V.
5. Włącz przełącznik HDMI za pomocą przełącznika POWER.
6. Włącz podłączone urządzenia źródłowe i wyświetlacz.
7. Wybierz wejście HDMI, które chcesz wyświetlać.


Wybór wejścia HDMI

Wybór za pomocą przycisków na panelu przednim

Wejścia 1–9

Naciśnij bezpośrednio jeden z przycisków numerycznych 1–9 odpowiadających wejściom.

Na przykład:

5 → wybór 5. wejścia HDMI.

10. wejście

Naciśnij:

[1+] → [0/Close]

Wejścia 11–16

Naciśnij:

[1+] → następnie jeden z przycisków [1]–[6]

Na przykład:

• [1+] + [1] → 11. wejście
• [1+] + [2] → 12. wejście
• [1+] + [6] → 16. wejście


Włączanie i wyłączanie wyjścia HDMI

Naciśnij bezpośrednio przycisk:

[0/Close]

.

Umożliwia to włączenie lub wyłączenie wyświetlania wyjścia HDMI.

Wybór wejścia za pomocą pilota

1. wejście

Naciśnij przycisk [1/A] , a następnie odczekaj około 2 sekundy.

Wejścia 2–9

Naciśnij bezpośrednio odpowiedni przycisk:

[2/B] – [9/I]

Wejścia 10–16

Naciśnij przycisk [1/A] przycisk, a następnie w ciągu 2 sekund odpowiedni [0]–[6/F] .

Na przykład:

• [1/A] + [0] → 10. wejście
• [1/A] + [1] → 11. wejście
• …
• [1/A] + [6/F] → 16. wejście


Automatyczne wykrywanie wejścia

Automatyczne wykrywanie wejścia można włączyć lub wyłączyć za pomocą przycisku [M] na pilocie.

Gdy tryb automatyczny jest włączony

Po podłączeniu nowego źródła sygnału HDMI do dowolnego wejścia lub włączeniu danego urządzenia źródłowego przełącznik HDMI automatycznie przełączy się na to wejście.

Po odłączeniu lub wyłączeniu aktualnie używanego źródła sygnału HDMI urządzenie automatycznie przełączy się na inne aktywne wejście HDMI.

Gdy tryb automatyczny jest wyłączony

Po podłączeniu nowego źródła HDMI lub wyłączeniu istniejącego źródła urządzenie nie przełączy się automatycznie na inne wejście.

Automatyczny tryb skanowania

W tym trybie urządzenie automatycznie przełącza się kolejno między aktywnymi wejściami HDMI w określonych odstępach czasu.

Włączanie na panelu przednim

Naciśnij:

[Scan]

.

Urządzenie automatycznie rozpocznie przełączanie między aktywnymi wejściami.

Aby zatrzymać skanowanie, ponownie naciśnij [Scan] .

Włączanie za pomocą pilota

Naciśnij na pilocie

[P]

przycisk.

Aby wyłączyć skanowanie, ponownie naciśnij [P] .

Ustawianie czasu automatycznego skanowania

Odstęp automatycznego przełączania można ustawić w minutach i sekundach.

Ustawianie minut

Naciśnij:

[MIN]

przycisk, aby wybrać wartość od 0 do 59 minut .

Ustawianie sekund

Naciśnij:

[SEC]

przycisk, aby wybrać wartość od 0–59 sekund .

Zapisywanie ustawień

Po wybraniu żądanej liczby minut i sekund naciśnij:

[Set]

Ustawiona wartość będzie odstępem automatycznego przełączania wejść.

Włączanie i wyłączanie sygnału dźwiękowego

Sygnał dźwiękowy urządzenia związany z naciskaniem przycisków za pomocą przycisku wyciszania/głośnika na pilocie można włączyć lub wyłączyć. kapcsolható be vagy ki.

Połączenie LAN

HDMI Switch można również sterować przez sieć.

1. Podłącz kabel sieciowy Cat5e lub Cat6 UTP/FTP do portu LAN urządzenia. Drugi koniec kabla podłącz:
2. - do lokalnego routera sieciowego lub
   - bezpośrednio do komputera.
3. Za pośrednictwem połączenia sieciowego wejścia HDMI można wybierać za pomocą poleceń TCP/IP.


Oprogramowanie producenta do sterowania przez sieć i API są przeznaczone przede wszystkim do systemu Windows.

Połączenie RS232

Złącze RS232 służy do podłączania zewnętrznych systemów sterowania.

Za pomocą dołączonego 3-stykowego złącza podłącz HDMI Switch do standardowego portu RS232.

Podczas podłączania przewodów komunikacyjnych należy dopilnować, aby:

• TX → RX
• RX → TX
• GND → GND

zostały podłączone.

Połączenia RS232 i LAN służą wyłącznie do zewnętrznego sterowania wejściami; urządzenie nie przesyła przez nie sygnału obrazu ani dźwięku HDMI.

Funkcja EDID i Hot Plug

Każde wejście HDMI urządzenia jest wyposażone w emulację EDID. Pomaga to podłączonym komputerom i innym źródłom HDMI wykrywać prawidłowe informacje o wyświetlaczu.

Dzięki obsłudze funkcji Hot Plug urządzenia HDMI można podłączać i odłączać podczas pracy, bez całkowitego wyłączania HDMI Switcha.

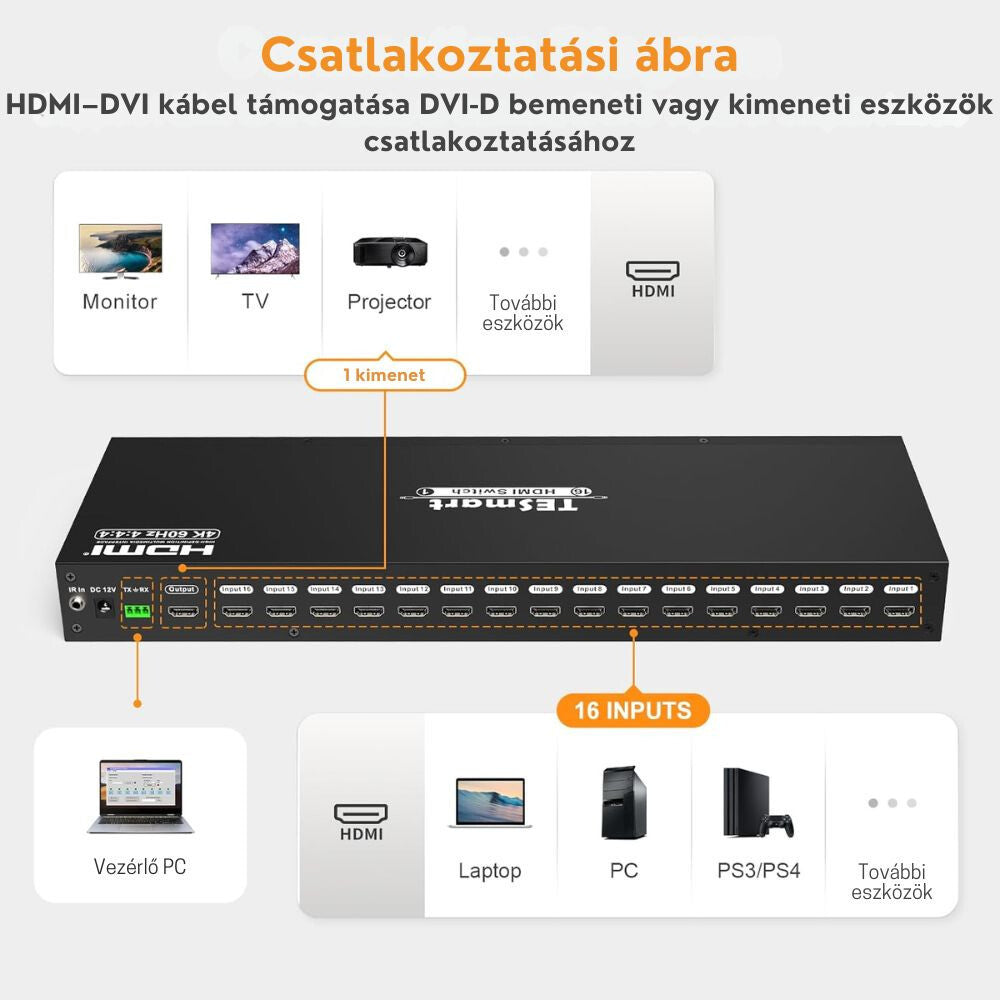

Korzystanie z urządzeń DVI

Urządzenie może być używane z źródłami sygnału i wyświetlaczami DVI-D Single Link za pomocą odpowiedniego adaptera HDMI–DVI.

Należy pamiętać, że połączenie DVI zazwyczaj przesyła tylko obraz, dlatego w przypadku takiego połączenia do przesyłania dźwięku może być potrzebne dodatkowe rozwiązanie.

Zasady bezpieczeństwa

• Urządzenia należy używać w suchym i dobrze wentylowanym miejscu.
• Nie narażać go na działanie wody, wilgoci ani wysokiej wilgotności.
• Nie umieszczać go w bezpośrednim pobliżu źródeł ciepła.
• Nie zakrywać otworów wentylacyjnych urządzenia.
• Używać wyłącznie odpowiedniego zasilacza 12 V. Podczas podłączania kabli nie stosować nadmiernej siły.
• Przed czyszczeniem wyłączyć urządzenie i odłączyć je od sieci elektrycznej.
• Nie otwierać obudowy urządzenia.
• W przypadku stwierdzenia nieprawidłowego działania, nietypowego zapachu lub nadmiernego nagrzewania natychmiast wyłączyć urządzenie.
• Ha rendellenes működést, szagot vagy túlzott felmelegedést észlel, azonnal kapcsolja ki a készüléket.
