1. Przeznaczenie urządzenia

Skaner kodów kreskowych służy do odczytywania kodów kreskowych 1D i 2D oraz przesyłania ich do komputera, telefonu, tabletu lub innego kompatybilnego urządzenia.

Urządzenie obsługuje kilka trybów połączenia:

• bezprzewodowe połączenie 2,4 GHz z odbiornikiem USB
• połączenie Bluetooth HID
• połączenie Bluetooth SPP
• połączenie Bluetooth BLE
• tryb wirtualnego portu szeregowego 2,4 GHz / Virtual COM

W zależności od wybranego trybu połączenia zeskanowane dane są przesyłane bezpośrednio do aktywnego pola tekstowego lub za pośrednictwem komunikacji szeregowej.

2. Ważne informacje dotyczące kodów programujących

Znaczna część kodów kreskowych znajdujących się w instrukcji fabrycznej to kody konfiguracyjne/programujące.

Ich zeskanowanie natychmiast zmienia niektóre ustawienia skanera.

Przykładowe ustawienia:

• tryb połączenia
• układ klawiatury
• sygnał dźwiękowy
• prędkość transmisji danych
• automatyczne wyłączanie
• prefiks i sufiks
• ukrywanie znaków
• tryb skanowania
• obsługiwane typy kodów kreskowych

Nie należy przypadkowo skanować kodów konfiguracyjnych znajdujących się w instrukcji.

3. Przywracanie ustawień fabrycznych

Jeśli skaner działa nieprawidłowo z powodu wcześniejszej konfiguracji, można przywrócić fabryczną konfigurację, skanując znajdujący się w instrukcji kod kreskowy:

Factory Default / Reset to Factory Defaults

Po przywróceniu ustawień fabrycznych może być konieczne:

ponowne sparowanie połączenia 2,4 GHz,

• ponowne nawiązanie połączenia Bluetooth,
• a także ponowne wprowadzenie indywidualnych ustawień.
• 4. Sprawdzanie wersji oprogramowania sprzętowego


Po zeskanowaniu znajdującego się w instrukcji kodu kreskowego

Show Firmware Version skaner wyświetli aktualną wersję oprogramowania sprzętowego. Jest to szczególnie przydatne podczas diagnozowania problemów lub korzystania ze wsparcia technicznego.

5. Ustawianie układu klawiatury

Skaner obsługuje kilka układów klawiatury.

W instrukcji wymieniono między innymi następujące układy:

United States / angielski amerykański

• Germany / niemiecki
• France / francuski
• Spain / hiszpański
• Italy / włoski
• Japan / japoński
• Korzystanie z polskiego układu klawiatury


W instrukcji nie uwzględniono osobnego

polskiego układu klawiatury Dlatego podczas korzystania z polskiego układu niektóre znaki specjalne mogą pojawiać się nieprawidłowo lub jako inne znaki..

Zalecane rozwiązanie:

na czas korzystania ze skanera ustaw na komputerze układ klawiatury angielski / United States Dzięki temu znaki zawarte w kodach kreskowych będą przesyłane bardziej niezawodnie. 6. Sygnał dźwiękowy

Głośność sygnału dźwiękowego skanera można zmieniać za pomocą odpowiednich kodów konfiguracyjnych znajdujących się w instrukcji.

Dostępne opcje:

dźwięk wyłączony

• niska głośność
• średnia głośność
• wysoka głośność
• Sygnał dźwiękowy zazwyczaj informuje o pomyślnym zeskanowaniu, sparowaniu lub wykonaniu innej operacji.

7. Poziom naładowania akumulatora

Za pomocą kodu konfiguracyjnego

Show Battery Level można wyświetlić aktualny poziom naładowania akumulatora. beállító vonalkóddal megjeleníthető az akkumulátor aktuális töltöttségi szintje.

Można również ustawić, aby stan akumulatora:

• nie był wyświetlany
• był wyświetlany natychmiast


8. Szybkość transmisji danych

Szybkość wysyłania danych przez skaner można ustawić na kilku poziomach:

• Fast – szybka
• Medium – średnia
• Slow – wolna
• Ultra-slow – bardzo wolna

Do normalnego użytkowania odpowiednie jest szybkie ustawienie.

Jeśli starszy program lub system nie jest w stanie prawidłowo odbierać szybko przesyłanych znaków, wybierz wolniejszą szybkość transmisji danych.

9. Połączenie bezprzewodowe 2,4 GHz

Połączenia 2,4 GHz można używać z dołączonym odbiornikiem USB.

Parowanie

1. Zeskanuj znajdujący się w instrukcji 2.4G Mode kod kreskowy.
2. Zeskanuj Pairing kod kreskowy.
3. Skaner rozpocznie wyszukiwanie odbiornika.
4. Podłącz odbiornik USB do komputera.
5. Po pomyślnym sparowaniu urządzenie wyemituje sygnał dźwiękowy.

Jeśli w ciągu około 1 minuty nie znajdzie odbiornika, wyemituje dwa niższe sygnały dźwiękowe, a następnie powróci do normalnego działania.

10. Połączenie Bluetooth

Urządzenie można połączyć przez Bluetooth z telefonem, tabletem lub komputerem.

Parowanie Bluetooth

1. Przytrzymaj przycisk skanowania skanera przez około 8 sekundlub zeskanuj kod kreskowy aktywujący parowanie Bluetooth.
2. Włącz funkcję Bluetooth na urządzeniu odbierającym.
3. Wyszukaj skaner wśród urządzeń Bluetooth.
4. Skaner zwykle Barcode Scanner HID wyświetla się pod taką lub podobną nazwą.
5. Wybierz go i rozpocznij parowanie.
6. Po pomyślnym nawiązaniu połączenia skaner wyemituje sygnał dźwiękowy.

Jeśli parowanie nie powiedzie się w ciągu około 1 minuty, skaner powróci do normalnego działania.

Możesz również powrócić do normalnego stanu, szybko dwukrotnie naciskając przycisk skanowania.

11. Profile Bluetooth

Skaner obsługuje kilka profili Bluetooth.

Tryb HID

Najczęściej używany tryb.

Skaner działa jako klawiatura Bluetooth, dzięki czemu zeskanowane dane trafiają bezpośrednio do aktywnego pola.

Tryb SPP

Wykorzystuje szeregową komunikację Bluetooth.

Można go używać ze specjalistycznym oprogramowaniem lub systemami przemysłowymi.

Tryb BLE

Wykorzystuje połączenie Bluetooth Low Energy z kompatybilnymi urządzeniami.

12. Obsługa klawiatury iOS

Podczas korzystania z iPhone'a lub iPada można ustawić sposób działania wirtualnej klawiatury wyświetlanej na ekranie.

Za pomocą kodów kreskowych konfiguracji znajdujących się w instrukcji można:

• wyświetlać lub ukrywać klawiaturę HID,
• włączać lub wyłączać wyświetlanie klawiatury ekranowej.


13. Zmiana nazwy Bluetooth

Nazwę Bluetooth skanera można zmienić indywidualnie.

W tym celu zeskanuj:

1. Zeskanuj Set up Bluetooth Name kod kreskowy konfiguracji.
2. Wprowadź wybraną nazwę zgodnie z procedurą opisaną w instrukcji producenta.
3. Show Battery Level Za pomocą kodu kreskowego Show Bluetooth Name

można sprawdzić aktualną nazwę. Zgodnie z instrukcją maksymalna długość nazwy Bluetooth wynosi16 znaków

. W przypadku dłuższej nazwy zostanie zapisanych tylko pierwszych 16 znaków.

Skaner może być również używany jako wirtualny port szeregowy za pośrednictwem połączenia 2,4 GHz.

Konfiguracja

1. Zeskanuj Tryb wirtualnego portu COM kod programujący.
2. Zeskanuj kod kreskowy parowania.
3. Podłącz odbiornik USB.
4. Komputer przypisze urządzeniu wirtualny port COM.

Ten tryb jest przeznaczony do programów, które oczekują danych kodu kreskowego za pośrednictwem portu szeregowego.

15. Znak separatora grup / GS

Skaner może obsługiwać znak GS / separator grup i w razie potrzeby zastępować go innym znakiem.

Jest to szczególnie ważne podczas korzystania z kodów kreskowych GS1 i specjalistycznych kodów przemysłowych.

W instrukcji znajduje się osobne ustawienie:

• Włącz zastępowanie GS
• Wyłącz zastępowanie GS

Żądany znak zastępczy można wybrać z zestawu znaków.

16. Dodawanie prefiksu i sufiksu

Skaner może automatycznie dodawać znaki na

• początku danych – Prefiks
• końcu danych – Sufiks

Na przykład można ustawić automatyczne dodawanie określonego znaku przed każdym kodem kreskowym lub za nim.

Konfiguracja

1. Zeskanuj kod Dodaj prefiks lub Dodaj sufiks .
2. Wybierz żądany znak z fabrycznej tablicy znaków.
3. Zeskanuj odpowiedni kod znaku.

Prefiksy i sufiksy można usuwać oddzielnie.

17. Ukrywanie pierwszych lub ostatnich znaków

Skaner może automatycznie usuwać pierwsze lub ostatnie znaki zeskanowanego kodu kreskowego.

Można ustawić na przykład:

• ukrywanie pierwszego znaku
• ukrywanie pierwszych 2 znaków
• ukrywanie pierwszych 3 znaków
• …
• ukrywanie większej liczby znaków

To samo można ustawić dla znaków znajdujących się na końcu kodu kreskowego.

Jest to przydatne, gdy kod kreskowy zawiera stały prefiks lub część numeru artykułu, która nie jest potrzebna w programie.

18. Znaki kończące

Skaner może automatycznie dodawać znak sterujący na końcu każdego skanowania.

Instrukcja zawiera następujące możliwości:

• Powrót karetki – Enter
• Wysuw wiersza
• Powrót karetki + wysuw wiersza
• Tabulator poziomy – Tab
• Brak – brak znaku kończącego

Częste zastosowanie: W programie Excel lub programie do zarządzania zapasami dodanie klawisza Enter lub Tab może automatycznie przenosić kursor do następnego pola.

19. Automatyczna zmiana wielkości liter

Skaner może automatycznie modyfikować zeskanowane litery.

Możliwości:

• brak zmiany
• wszystkie znaki małymi literami
• wszystkie znaki wielkimi literami
• zamiana / odwrócenie wielkości liter


20. Tryby skanowania

Skanowanie ręczne

To tryb domyślny.

Skaner skanuje tylko po naciśnięciu przycisku skanowania.

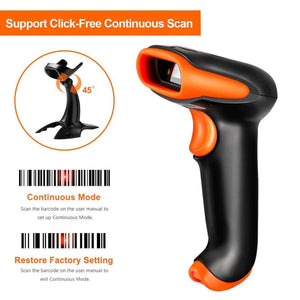

Tryb skanowania ciągłego

Skaner jest stale aktywny i może skanować kolejne kody kreskowe bez ponownego naciskania przycisku.

Tryb czujnikowy / automatycznego wykrywania

Skaner wykrywa umieszczony przed nim kod kreskowy i automatycznie próbuje go zeskanować.

Jest to wygodne na przykład podczas korzystania ze stacjonarnej podstawki.

21. Czas odczytu

W trybie ręcznym i ciągłym można ustawić, jak długo ma trwać nieudana próba odczytu.

W instrukcji podano kilka wartości czasu, na przykład:

• 1000 ms
• 3000 ms
• 5000 ms
• 10 000 ms
• 25 000 ms

Po upływie tego czasu skaner przerywa bieżącą próbę odczytu.

22. Opóźnienie ponownego odczytu

W trybie ciągłym można ustawić, ile czasu ma upłynąć po udanym odczycie przed zaakceptowaniem kolejnego kodu kreskowego.

Może to zapobiec przypadkowemu wielokrotnemu odczytaniu tego samego kodu kreskowego.

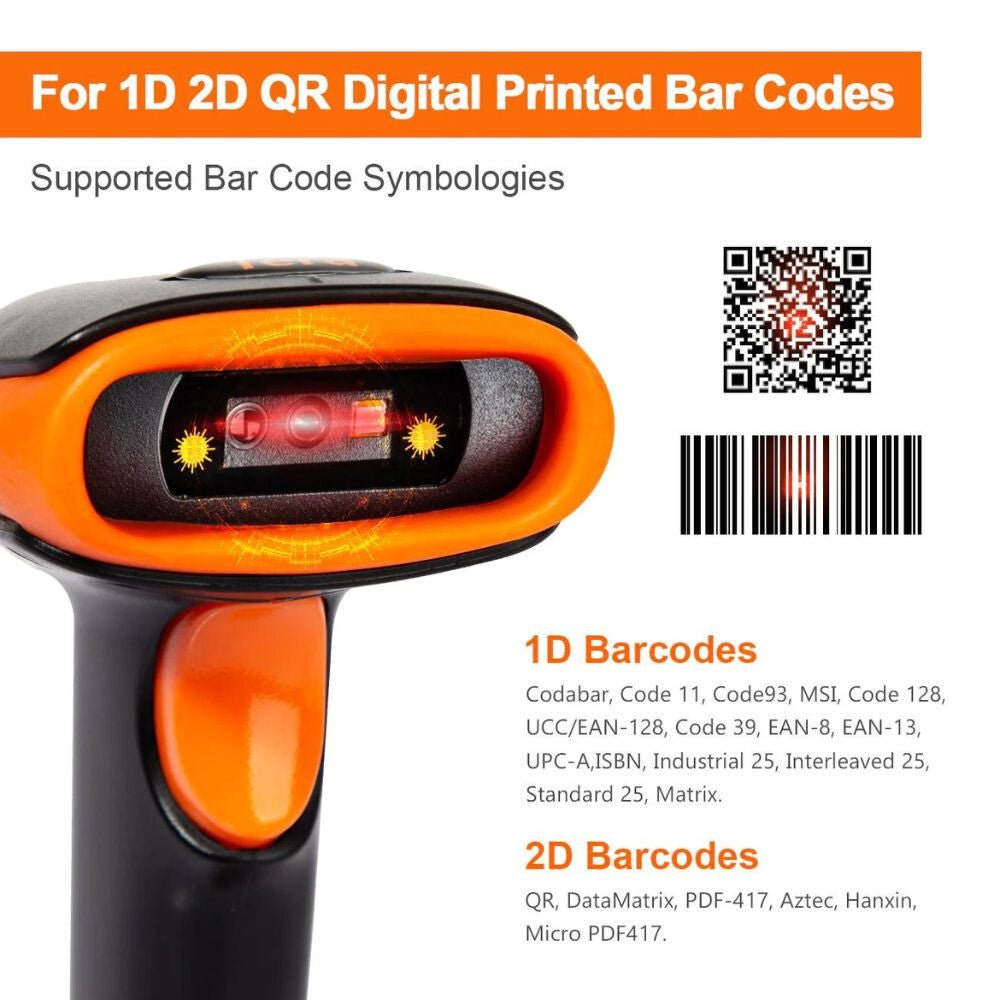

23. Obsługiwane typy kodów kreskowych

Skaner obsługuje wiele kodów 1D i 2D.

W instrukcji można osobno włączać i wyłączać między innymi:

• UPC-A
• UPC-E
• EAN-8
• EAN-13
• Code 128
• GS1-128
• Code 39
• Code 93
• Code 11
• Codabar
• Plessey
• MSI
• ITF14
• Interleaved 2 of 5
• Industrial 2 of 5
• Matrix 2 of 5
• Data Matrix
• QR Code
• PDF417
• Aztec Code
• MaxiCode

Dla każdego typu kodu dostępny jest osobny konfiguracyjny kod kreskowy.

24. Odwrócone / inwersyjne kody kreskowe

Skaner można ustawić tak, aby oprócz normalnych kodów kreskowych rozpoznawał również kody kreskowe inwersyjne.

W przypadku kodu inwersyjnego jasne i ciemne obszary są zamienione miejscami.

Funkcję można osobno włączać i wyłączać.

25. Ulepszanie odczytu kodów kreskowych

Show Battery Level Barcode Reading Enhancement funkcja może poprawić rozpoznawanie:

• uszkodzonych
• zakrzywionych
• kodów kreskowych

o gorszej jakości.

Po włączeniu w niektórych przypadkach szybkość odczytu może nieznacznie spaść.

26. Używanie z komputerem – szybka konfiguracja

Do standardowego użytkowania:

1. Podłącz odbiornik USB 2,4 GHz lub sparuj urządzenie w trybie Bluetooth HID.
2. Ustaw klawiaturę komputera na układ angielski / US. Otwórz Notatnik, arkusz programu Excel lub inne pole tekstowe.
3. Odczytaj kod kreskowy.
4. Zawartość kodu kreskowego powinna automatycznie się pojawić.
5. 27. Rozwiązywanie problemów


Skaner odczytuje kod, ale dane się nie wyświetlają

Sprawdź:

połączenie odbiornika USB 2,4 GHz,

• połączenie Bluetooth,
• czy ustawiono właściwy tryb komunikacji,
• czy aktywne jest pole tekstowe.
• Odczytane znaki są nieprawidłowe


Do korzystania ze skanera zalecany jest

angielski / amerykański układ klawiatury W przypadku węgierskiego układu klawiatury niektóre znaki specjalne znajdują się w innych miejscach, dlatego skaner może wyświetlać niektóre znaki nieprawidłowo..

Ustaw układ klawiatury komputera na angielski, a następnie spróbuj ponownie odczytać kod.

Połączenie 2,4 GHz nie działa

Wybierz tryb 2.4G.

1. Uruchom ponownie parowanie.
2. Odłącz, a następnie ponownie podłącz odbiornik USB.
3. Poczekaj na sygnał dźwiękowy potwierdzający pomyślne sparowanie.
4. Połączenie Bluetooth nie działa


Usuń wcześniejsze parowanie Bluetooth.

• Uruchom ponownie tryb parowania Bluetooth skanera.
• Ponownie wyszukaj urządzenie.
• Sprawdź, czy wybrano właściwy tryb: HID, SPP lub BLE.
• Ellenőrizze, hogy HID, SPP vagy BLE mód közül a megfelelő van-e kiválasztva.
