1. Urządzenie i jego przeznaczenie
Urządzenie jest ręcznym skanerem kodów kreskowych przeznaczonym do odczytywania kodów kreskowych 1D i 2D. Można go używać z bezprzewodowym odbiornikiem USB 2,4 GHz , a po odpowiedniej konfiguracji także przez połączenie USB.Zeskanowane dane można przesyłać bezpośrednio do komputera albo tymczasowo zapisywać w pamięci wewnętrznej urządzenia, a następnie przesyłać później.
2. Najważniejsze dane techniczne
Połączenie:
- Bezprzewodowe 2,4 GHz + przewodowe USB Zasięg bezprzewodowy: do
- w odpowiednich warunkach 100 m Pamięć wewnętrzna: do
- 50 000 kodów kreskowych Pojemność akumulatora:
- 2000 mAh Czas pracy: około
- 5–10 dni , w zależności od sposobu użytkowaniaCzas czuwania: do
- 60 dni Przetwornik obrazu:
- 640 × 480 CMOS Prędkość odczytu: do
- 500 skanów na sekundę Minimalny kontrast wydruku:
- ≥25% Interfejs: USB
- Stopień ochrony:
- IP54 Odporność na upadek: około
- 2 metrów Temperatura pracy:
- -20 °C – +50 °C Temperatura przechowywania:
- -40 °C – +70 °C Certyfikaty: CE, FCC, RoHS
- Ważne:
w przypadku silnego, bezpośredniego światła słonecznego wydajność odczytu może się pogorszyć. 3. Obsługiwane typy kodów kreskowych
Urządzenie obsługuje wiele kodów 1D i 2D.
Kody 1D
Między innymi:
UPC-A
- UPC-E
- EAN-8
- EAN-13
- Code 128
- Code 39
- Code 93
- Code 11
- GS1-128
- Interleaved 2 of 5
- Industrial 2 of 5
- Matrix 2 of 5
- Codabar
- MSI
- Plessey
- Kody 2D
QR Code
UPC-A
- Data Matrix
- PDF417
- Aztec Code
- MaxiCode
- Poszczególne typy kodów kreskowych można niezależnie włączać lub wyłączać za pomocą konfiguracyjnych kodów QR znajdujących się w instrukcji fabrycznej.
4. Pierwsze użycie – ładowanie
Przed pierwszym użyciem zaleca się całkowicie naładować urządzenie.
Jeśli skaner kodów kreskowych nie reaguje na naciśnięcie przycisku:
Podłącz go do ładowarki.
- Ładuj przez co najmniej
- 30 minut Następnie spróbuj ponownie go włączyć..
- Wskaźnik ładowania
Czerwone światło:
- ładowanie w toku Stałe niebieskie światło bez czerwonego światła:
- ładowanie zakończone 5. Bezprzewodowe połączenie 2,4 GHz

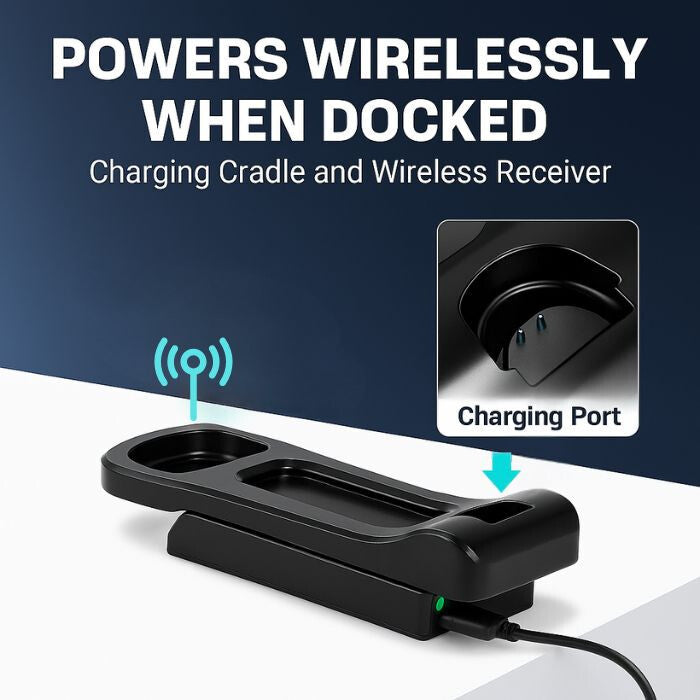

Urządzenie łączy się z komputerem za pomocą odbiornika USB.
Standardowo skaner i dołączony odbiornik USB są fabrycznie sparowane, dlatego zazwyczaj nie jest konieczne osobne parowanie.
Użytkowanie
Podłącz odbiornik USB do komputera.
- Włącz skaner kodów kreskowych.
- Otwórz na przykład:
- Notatnik,
- arkusz kalkulacyjny Excel,
- lub inne pole wprowadzania tekstu. - Zeskanuj kod kreskowy.
- Zeskanowane dane powinny automatycznie się wyświetlić.
- 6. Ponowne parowanie
Jeśli skaner i odbiornik USB utracą połączenie, skorzystaj z instrukcji:
Ha a scanner és az USB vevőegység elveszíti egymással a kapcsolatot, a kézikönyvben található:
Tryb 2,4G / parowanie
Można je ponownie sparować za pomocą kodów programujących.
Pomyślne sparowanie jest sygnalizowane dźwiękiem i światłem.
Po pomyślnym sparowaniu otwórz pole tekstowe i wykonaj próbny odczyt.
7. Tryby interfejsu USB
Urządzenie obsługuje kilka trybów USB.
Tryb USB HID
Jest to normalny i najprostszy tryb użytkowania.
W tym trybie skaner działa jak klawiatura: zeskanowane znaki wpisuje bezpośrednio do aktywnego pola tekstowego.
Tryb USB Virtual COM
Urządzenie może być również używane jako wirtualny port szeregowy.
Może być do tego potrzebny osobny sterownik.
8. Tryby pracy
Tryb natychmiastowego przesyłania – Instant Upload
Jest to normalny tryb użytkowania.
Zeskanowany kod jest natychmiast przesyłany do podłączonego komputera.
Po pomyślnym odczycie urządzenie sygnalizuje to światłem i dźwiękiem.
Tryb przechowywania – Storage Mode
Można go używać, gdy skaner znajduje się poza zasięgiem odbiornika.
W tym trybie:
- Skaner przechowuje zeskanowane kody w pamięci wewnętrznej.
- Później ponownie połącz się z odbiornikiem.
- Zeskanuj kod ustawień Upload Barcodes / Upload Data .
- Urządzenie prześle zapisane dane do komputera.
Zapisane dane można również wyświetlić lub usunąć za pomocą osobnego kodu polecenia.
9. Funkcje przechowywania
Za pomocą programujących kodów QR z instrukcji fabrycznej można ustawić następujące funkcje:
- wyświetlanie zapisanych kodów kreskowych
- przesyłanie zapisanych danych
- czyszczenie pamięci
- szybkie przesyłanie danych – domyślne
- wolne przesyłanie danych
Tryb wolniejszego przesyłania może być przydatny, jeśli program odbierający nie potrafi prawidłowo przetwarzać szybko napływających danych.
10. Automatyczne wyłączanie / tryb uśpienia
Można ustawić czas bezczynności, po którym skaner przejdzie w tryb oszczędzania energii.
Dostępne ustawienia czasu obejmują między innymi:
- 30 sekund
- 1 minuta
- 2 minuty
- 3 minuty
- 5 minut
- 7 minut
- 30 minut
- ciągłe włączenie
- natychmiastowy tryb uśpienia
Urządzenie można wybudzić ze stanu uśpienia za pomocą przycisku obsługi.
11. Tryby skanowania
Można ustawić trzy główne tryby skanowania.
Tryb ręczny – domyślny
Skaner odczytuje dane tylko po naciśnięciu przycisku.
Tryb ciągły
Czytnik jest stale aktywny, dzięki czemu można skanować wiele kodów kreskowych jeden po drugim bez ponownego naciskania przycisku.
Tryb automatycznego wykrywania
Skaner automatycznie wykrywa umieszczony przed nim kod kreskowy i próbuje go odczytać.
12. Obsługa powtarzających się kodów kreskowych
W trybie ciągłego i automatycznego wykrywania można ustawić, w jakim odstępie czasu ten sam kod kreskowy może zostać ponownie zeskanowany.
Dostępne opóźnienia obejmują:
- 1 sekunda
- 3 sekundy
- 5 sekund
- 7 sekund
- bez opóźnienia
- nieograniczone opóźnienie
8. Ustawianie sygnału dźwiękowego
Głośność skanera można skonfigurować.
Dostępne opcje:
- dźwięk wyłączony
- niska głośność
- średnia głośność
- wysoka głośność – ustawienie fabryczne
14. Wibracje
Sygnał zwrotny urządzenia w postaci wibracji:
- można włączyć
- można wyłączyć
Ustawienie można zmienić za pomocą odpowiedniego kodu programującego z instrukcji obsługi.
15. Oświetlenie i celownik
Światło pomocnicze
Światło pomocnicze poprawia rozpoznawanie kodów kreskowych w warunkach słabego oświetlenia.
Ustawienia:
- włączone tylko podczas skanowania
- zawsze włączone
- zawsze wyłączone
Celownik
Celownik pomaga dokładnie nakierować urządzenie na wybrany kod kreskowy.
Ustawienia:
- włączony tylko podczas skanowania – ustawienie domyślne
- zawsze włączone
- zawsze wyłączone
16. Język klawiatury
W trybie USB HID ważne jest, aby układ klawiatury skanera był zgodny z ustawieniami komputera.
Instrukcja obsługi obsługuje wiele języków, w tym:
- angielski
- angielski amerykański
- niemiecki
- francuski
- hiszpański
- włoski
- japoński
Jeśli zeskanowane znaki różnią się od znaków zapisanych w kodzie kreskowym, najpierw sprawdź ustawienie języka klawiatury.
17. Obsługa wielkich i małych liter
Sposób wyświetlania zeskanowanych znaków można ustawić:
- wszystkie znaki wielkimi literami
- wszystkie znaki małymi literami
- bez zmian
18. Kody QR, Data Matrix i PDF417
W przypadku niektórych kodów kreskowych 2D można ustawić, aby urządzenie:
- odczytywało tylko kody standardowe,
- lub zarówno kody standardowe, jak i odwrócone.
Odwrócony kod kreskowy to kod, w którym standardowy układ czarnych i białych elementów został odwrócony.
19. Dodawanie prefiksu i sufiksu
Skaner może automatycznie dodawać znaki przed zeskanowanymi danymi lub za nimi.
Można na przykład użyć:
- do dodania stałego prefiksu
- do dodania stałego sufiksu
- do dodania znaku sterującego
- do dodania danych dotyczących czasu
Ustawienie wykonuje się za pomocą fabrycznych kodów programujących i tabel znaków ASCII.
20. Ukrywanie znaków prefiksu lub sufiksu
Można ustawić, aby skaner nie przesyłał określonej liczby początkowych lub końcowych znaków kodu kreskowego.
Na przykład:
- ukrycie pierwszego znaku
- ukrycie pierwszych 2 znaków
- …
- ukrycie maksymalnie 8 znaków
To samo można osobno ustawić dla końca kodu kreskowego.
21. Znaki końca wiersza
Na końcu zeskanowanych danych można automatycznie dodać na przykład:
- Enter / Carriage Return
- Enter + Line Feed
- Tab
- lub można wyłączyć znak końcowy
Jest to szczególnie przydatne podczas korzystania z programu Excel, systemu zarządzania zapasami lub programu kasowego.
22. Przywracanie ustawień fabrycznych
Jeśli skaner nie działa prawidłowo z powodu nieprawidłowych ustawień, można go przywrócić do konfiguracji fabrycznej za pomocą kodu programującego Przywracanie ustawień fabrycznych znajdującego się w instrukcji.
Po przywróceniu ustawień może być konieczne:
- ponowne sparowanie połączenia 2,4 GHz,
- ponowne ustawienie języka klawiatury,
- a także ponowne wprowadzenie niestandardowych ustawień kodów kreskowych.
23. Rozwiązywanie problemów
Skaner nie odczytuje kodu kreskowego
Możliwe przyczyny:
- dany typ kodu kreskowego nie jest włączony
- kod kreskowy jest uszkodzony lub ma niską jakość
- oświetlenie otoczenia jest zbyt silne
- skaner znajduje się zbyt blisko lub zbyt daleko
Rozwiązanie:
- spróbuj z innej odległości
- sprawdź jakość kodu kreskowego
- włącz dany typ kodu
- w razie potrzeby przywróć ustawienia fabryczne
Kod kreskowy jest odczytywany, ale nie pojawia się na komputerze
Sprawdź:
- podłączenie odbiornika USB
- parowanie 2,4 GHz
- czy skaner działa w trybie Instant Upload czy Storage
- czy aktywne jest pole tekstowe
Odczytane znaki nie odpowiadają kodowi kreskowemu
Aby korzystać ze skanera, zaleca się ustawienie angielskiego układu klawiatury.
W przypadku węgierskiego układu klawiatury niektóre znaki specjalne znajdują się w innych miejscach, dlatego skaner kodów kreskowych może wyświetlać określone znaki nieprawidłowo lub przesyłać je jako inne znaki.
Rozwiązanie: ustaw układ klawiatury komputera na angielski, a następnie spróbuj ponownie zeskanować kod. Przy angielskim układzie klawiatury znaki kodu kreskowego powinny być wyświetlane prawidłowo.
Nie można przesłać zapisanych kodów kreskowych
- Sprawdź, czy skaner i odbiornik są sparowane.
- Sprawdź połączenie bezprzewodowe.
- Upewnij się, że rzeczywiście są zapisane dane.
- Użyj Upload Barcodes / Upload Data kodu ustawień.
Urządzenie nie ładuje się w pełni
- Użyj odpowiedniego źródła zasilania USB.
- Sprawdź kabel ładowania.
- Sprawdź kontrolki ładowania.
- Jeśli po dłuższym ładowaniu urządzenie nadal nie działa prawidłowo, akumulator może być uszkodzony.
24. Czyszczenie i konserwacja
- Przed czyszczeniem odłącz urządzenie od ładowarki.
- Przetrzyj je miękką, suchą ściereczką.
- Utrzymuj okienko skanera w czystości.
- Nie używaj żrących ani silnych środków chemicznych.
- Nie zanurzaj urządzenia w wodzie.
- Nie próbuj demontować urządzenia.
- Chroń je przed silnymi uderzeniami i ekstremalnymi temperaturami.
