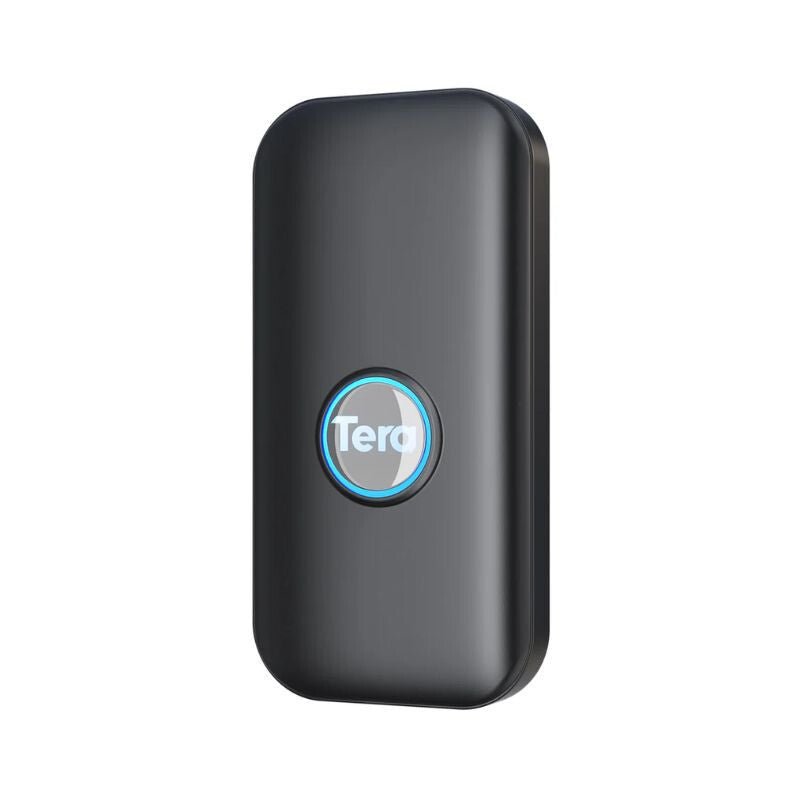

1. Prezentacja produktu

Miniaturowy skaner kodów kreskowych Bluetooth to kompaktowy, przenośny skaner 1D/2D, przeznaczony do szybkiego i wygodnego odczytywania kodów kreskowych oraz kodów QR. Urządzenie obsługuje kilka metod połączenia, dzięki czemu można używać go przez Bluetooth, za pomocą bezprzewodowego odbiornika USB, a także przez połączenie przewodowe.

Urządzenie doskonale sprawdzi się w małych sklepach, magazynach, biurach, do zarządzania zapasami lub ogólnego wprowadzania danych.

2. Najważniejsze cechy

• obsługa trybu przewodowego, bezprzewodowego i Bluetooth

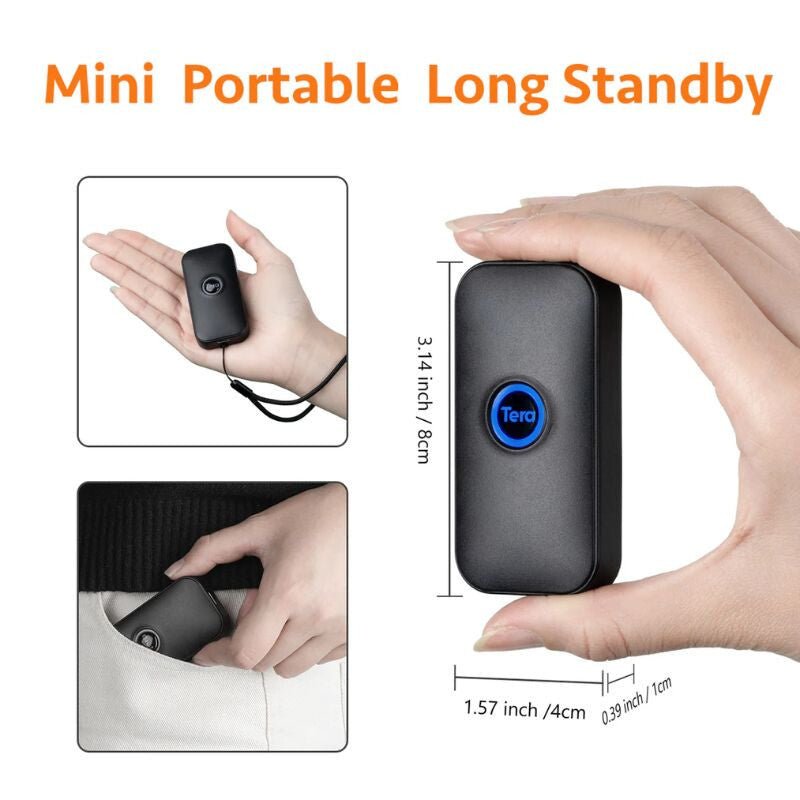

• kompaktowa, łatwa do przenoszenia konstrukcja
• możliwość przechowywania danych w trybie offline
• pamięć wewnętrzna o dużej pojemności
• przechowywanie ponad 500 000 kodów kreskowych w trybie offline
• kompatybilność z systemami Android, iOS i Windows
• obsługa protokołów Bluetooth HID, SPP i BLE
• niskie zużycie energii
• długi czas czuwania
• ładowanie za pomocą kabla USB
• sygnalizacja dźwiękowa i świetlna podczas skanowania
• niektóre wersje obsługują również sygnalizację wibracjami


3. Dane techniczne

• Wersja Bluetooth: 4.1
• Pamięć: 16 MB
• Procesor: 32-bitowy ARM Cortex
• Pojemność akumulatora: 650 mAh
• Ładowanie: 5V / 1A
• Czas ładowania: maksymalnie około 2 godziny
• Czas czuwania: ponad 30 dni
• Czas pracy:
  - odczytywanie kodów 1D: maksymalnie około 12 godzin
  - odczytywanie kodów 2D: maksymalnie około 8 godzin
• Zasięg Bluetooth: w pomieszczeniach około 15 metrów


Obsługiwane typy kodów

Kody 1D, na przykład:

• Codabar
• Code 11
• Code 39
• Code 128
• MSI
• UPC-A
• EAN-8
• EAN-13
• ISBN
• Industrial 2 of 5
• Interleaved 2 of 5
• Standard 2 of 5
• Matrix 2 of 5


Kody 2D, na przykład:

• QR Code
• DataMatrix
• PDF417
• Aztec
• Hanxin
• Micro PDF417


4. Elementy urządzenia

Na urządzeniu znajdują się następujące główne elementy:

• przycisk odczytu / przycisk skanowania
• kontrolka
• gniazdo ładowania
• moduł komunikacji bezprzewodowej


5. Ładowanie

1. Podłącz urządzenie za pomocą kabla USB do odpowiedniego źródła zasilania 5 V / 1 A.
2. Podczas ładowania świeci się czerwona kontrolka ładowania.
3. Po pełnym naładowaniu kontrolka ładowania zgaśnie.

Uwaga: jeśli podczas ładowania czerwona kontrolka miga, może to oznaczać, że akumulator nie został prawidłowo wykryty.

6. Włączanie i wyłączanie

• Po włączeniu urządzenie emituje sygnał dźwiękowy.
• Przy wyłączaniu również emitowany jest osobny sygnał dźwiękowy.

Dokładny sposób działania może się nieznacznie różnić w zależności od modelu, ale zazwyczaj urządzenie można włączyć lub wyłączyć, przytrzymując przycisk przez dłuższy czas.

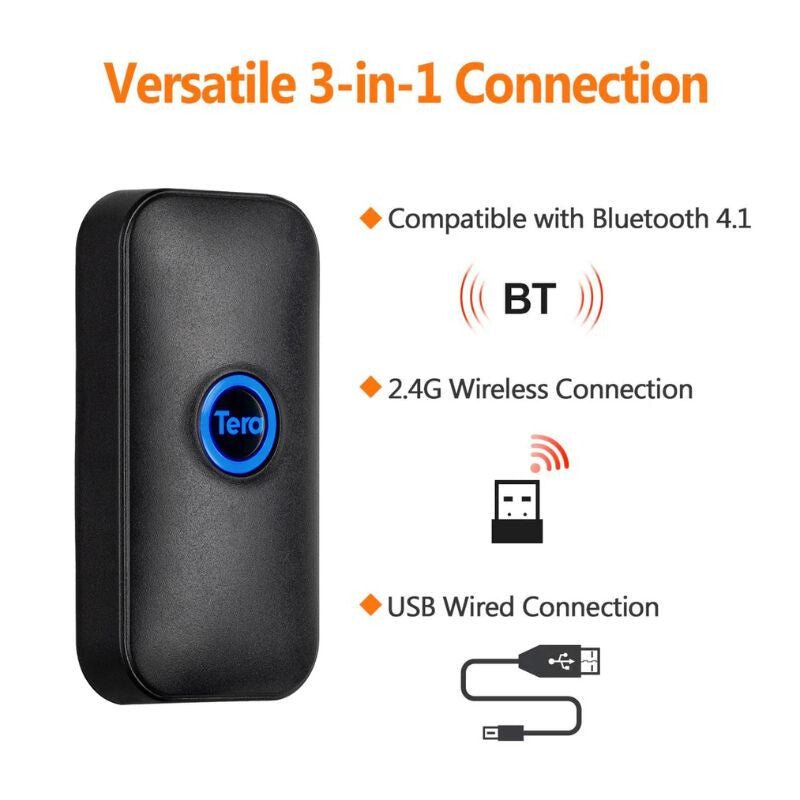

7. Możliwości połączenia

Skaner może być używany na kilka sposobów:

• tryb Bluetooth HID
• tryb Bluetooth SPP
• tryb Bluetooth BLE
• za pomocą odbiornika USB (dongle / receiver)
• za pomocą kabla USB


8. Parowanie Bluetooth

Skanera można używać z urządzeniami wyposażonymi w Bluetooth, takimi jak telefon, tablet lub komputer.

Kroki parowania

1. Włącz urządzenie.
2. Przytrzymaj przycisk przez około 8 sekund lub zeskanuj kod konfiguracyjny uruchamiający parowanie Bluetooth.
3. Urządzenie przejdzie wtedy w tryb parowania.
4. Włącz funkcję Bluetooth w telefonie, tablecie lub komputerze.
5. Znajdź skaner na liście dostępnych urządzeń.
6. Wybierz, a następnie sparuj urządzenie.
7. Po pomyślnym sparowaniu urządzenie wyemituje sygnał dźwiękowy.


Ważne:
Jeśli sparowanie nie powiedzie się w ciągu 1 minuty, urządzenie opuści tryb parowania i powróci do trybu normalnego.

9. Parowanie z odbiornikiem USB

W przypadku komputera stacjonarnego lub urządzenia bez funkcji Bluetooth można użyć dołączonego odbiornika USB.

Kroki

1. Zeskanuj kod ustawień wymagany do korzystania z odbiornika.
2. Zeskanuj kod ustawień „wymuszonego parowania z odbiornikiem”.
3. Podłącz odbiornik USB do komputera.
4. Po pomyślnym sparowaniu będzie słyszalny sygnał dźwiękowy.

Jeśli parowanie nie powiedzie się w ciągu 1 minuty, urządzenie opuści tryb parowania.

10. Tryby pracy

Urządzenie obsługuje dwa główne tryby pracy.

Tryb normalny

W tym trybie zeskanowane dane są natychmiast przesyłane do podłączonego urządzenia.

• po pomyślnym odczycie emitowany jest krótki sygnał dźwiękowy
• w przypadku nieudanego przesyłania emitowany jest sygnał ostrzegawczy
• jeśli transmisja danych się nie powiedzie, dane mogą zostać utracone w trybie normalnym


Tryb pamięci

W tym trybie zeskanowane kody są przechowywane w pamięci wewnętrznej urządzenia.

Jest to przydatne, gdy:

• brak stałego połączenia z urządzeniem
• użytkownik chce przesłać dane później
• praca odbywa się w terenie lub w ruchu


W trybie pamięci:

• urządzenie zapisuje kody w pamięci wewnętrznej
• można sprawdzić liczbę zapisanych kodów
• zapisane dane można przesłać później
• zapisane dane można usunąć


Ważne:

Usuniętych danych nie można później odzyskać.

11. Dodawanie znaków końcowych

Urządzenie można skonfigurować tak, aby automatycznie dodawało specjalny znak na końcu zeskanowanych danych.

Dostępne ustawienia:

• CR
• LF
• CR + LF
• TAB

Może to być przydatne na przykład podczas korzystania ze skanera z formularzami, arkuszami kalkulacyjnymi lub systemem zarządzania zapasami.

12. Automatyczny czas przejścia w tryb gotowości

Urządzenie może korzystać z różnych czasów przejścia w tryb gotowości w celu oszczędzania energii.

Można ustawić na przykład:

• po 1 minucie
• po 5 minutach
• po 10 minutach
• po 30 minutach
• nigdy nie przechodzić w tryb gotowości
• szybki tryb gotowości


13. Ustawianie języka klawiatury

Zgodnie z instrukcją urządzenie obsługuje kilka układów klawiatury, na przykład:

• angielski
• niemiecki
• francuski
• hiszpański
• włoski
• japoński


Ważna uwaga:

Aby zapewnić prawidłowe wprowadzanie znaków przez skaner kodów kreskowych, zaleca się używanie angielskiego układu klawiatury W przypadku układu węgierskiego, ze względu na znaki specjalne, zeskanowane znaki mogą być wyświetlane nieprawidłowo.

Jeśli skaner wprowadza nieprawidłowe znaki, ustaw w komputerze lub używanym urządzeniu układ klawiatury angielski (US) .

14. Wyświetlanie / ukrywanie klawiatury iOS

Na urządzeniach z systemem iOS można zarządzać klawiaturą wirtualną.

Po zeskanowaniu odpowiednich kodów ustawień można:

• wyświetlić klawiaturę iOS
• ukryć klawiaturę iOS


15. Protokoły Bluetooth

Urządzenie obsługuje następujące tryby Bluetooth:

tryb Bluetooth HID

Skaner działa jak klawiatura i wpisuje zeskanowane dane bezpośrednio w wybrane pole.

tryb Bluetooth SPP

Tryb komunikacji wykorzystujący szeregowe połączenie danych.

tryb Bluetooth BLE

Niskoenergetyczna komunikacja Bluetooth.

Żądany tryb można wybrać, skanując odpowiedni kod konfiguracyjny.

16. Ustawianie wielkości liter

Urządzenie może zmieniać format zeskanowanych znaków.

Dostępne opcje:

• konwersja na małe litery
• konwersja na wielkie litery
• wyłączenie konwersji


17. Dodawanie daty/godziny jako prefiksu lub sufiksu

Urządzenie może dodawać do zeskanowanych danych czas odczytu.

Można ustawić:

• dodawanie znacznika czasu na początku zeskanowanych danych
• dodawanie znacznika czasu na końcu zeskanowanych danych
• wyłączenie funkcji

Jeśli czas jest nieprawidłowy, można go zaktualizować za pomocą osobnego urządzenia do synchronizacji czasu, zgodnie z instrukcją producenta.

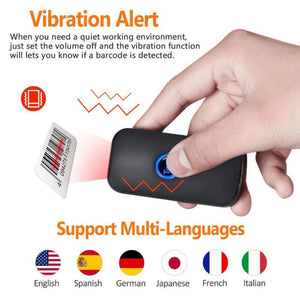

18. Ustawianie dźwięku i wibracji

Można regulować sygnały dźwiękowe i wibracyjne urządzenia.

Można ustawić:

• wyłączenie dźwięku
• włączenie dźwięku
• wyłączenie wibracji
• włączenie wibracji

Uwaga: funkcja wibracji jest dostępna tylko w wersjach, które ją obsługują.

19. Znaczenie kontrolek

Niebieskie światło

• szybkie mignięcie: pomyślne skanowanie


Czerwone światło

• świeci światłem ciągłym: ładowanie w toku
• gaśnie: ładowanie zakończone
• miga: problem z ładowaniem lub wykrywaniem akumulatora


20. Znaczenie sygnałów dźwiękowych

Urządzenie informuje o swoim działaniu za pomocą różnych sygnałów dźwiękowych.

Na przykład:

• włączenie
• wyłączenie
• pomyślny odczyt w trybie normalnym
• pomyślny odczyt w trybie pamięci
• skanowanie kodu konfiguracyjnego
• błąd transmisji danych
• pamięć pełna


21. Przywracanie ustawień fabrycznych

Jeśli ustawienia urządzenia zostaną zmienione lub urządzenie nie działa prawidłowo, można przywrócić ustawienia fabryczne, skanując odpowiedni inicjalizacyjny kod konfiguracyjny.

Następnie skaner będzie ponownie działać z ustawieniami domyślnymi.

22. Rozwiązywanie problemów

Skaner nie łączy się przez Bluetooth

• sprawdź, czy skaner jest w trybie parowania
• usuń wcześniejsze parowanie, a następnie spróbuj ponownie
• upewnij się, że urządzenie zostanie sparowane w ciągu 1 minuty


Skaner wpisuje nieprawidłowe znaki

• ustaw komputer lub urządzenie odbiorcze na angielski układ klawiatury
• w przypadku układu węgierskiego znaki specjalne mogą się różnić


Skaner nie przesyła danych

• sprawdź, czy działa w trybie normalnym, czy w trybie pamięci
• w trybie pamięci może być konieczne ręczne przesłanie danych
• sprawdź, czy wybrano właściwy protokół Bluetooth


Odbiornik USB nie działa

• zeskanuj ponownie kody wymagane do sparowania odbiornika
• odłącz odbiornik USB, a następnie podłącz go ponownie
• w razie potrzeby przywróć ustawienia fabryczne


Urządzenie nie reaguje prawidłowo

• całkowicie naładuj urządzenie
• uruchom je ponownie
• w razie potrzeby przywróć ustawienia fabryczne


23. Ważne informacje

Kody kreskowe i kody QR znajdujące się w instrukcji producenta to kody konfiguracyjne, których należy używać do konfigurowania urządzenia. Skanowanie tych kodów umożliwia włączanie i wyłączanie różnych funkcji.
