Ogólna instrukcja obsługi

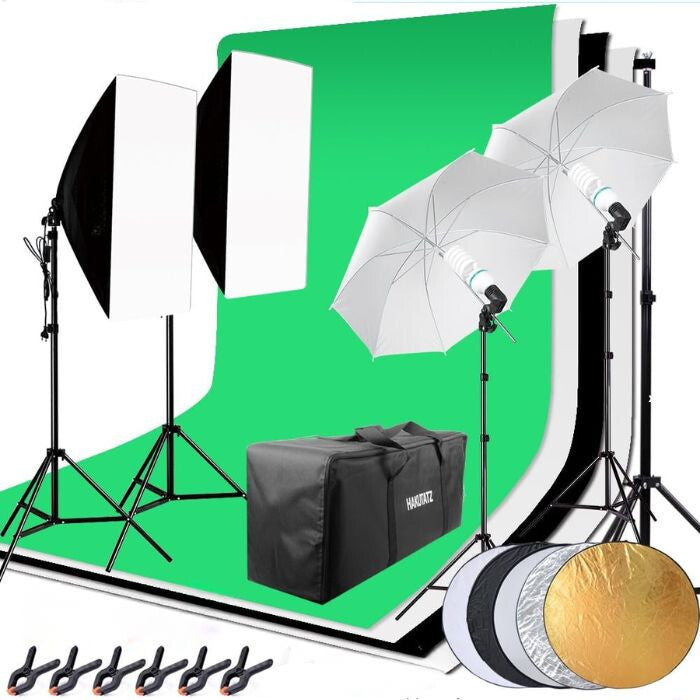

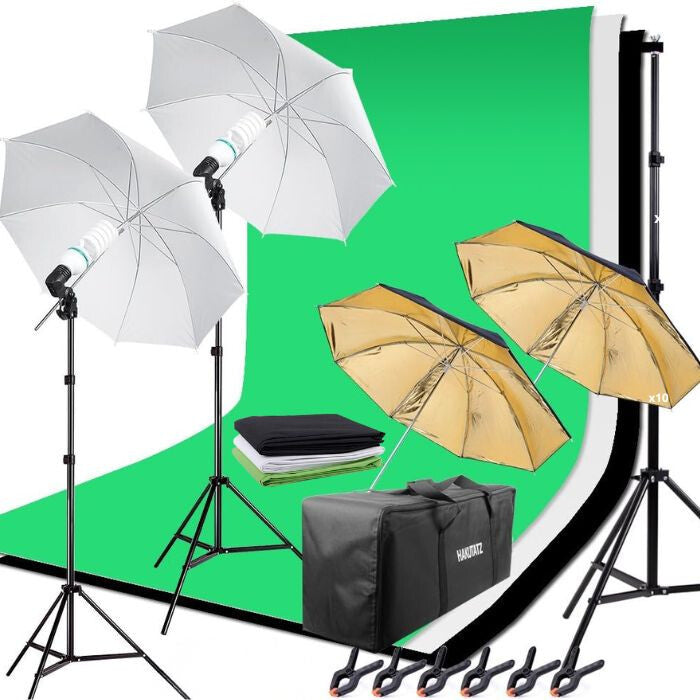

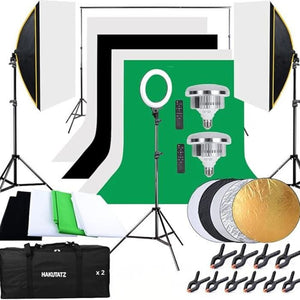

Niniejsza instrukcja dotyczy kilku zestawów do studia fotograficznego Hakutatz. Zawartość opakowania, a także liczba i konstrukcja akcesoriów mogą się różnić w zależności od modelu. W każdym przypadku decydujące znaczenie ma informacja o dokładnej zawartości opakowania zamieszczona w opisie danego produktu. Niektóre części instrukcji dotyczą wyłącznie wariantów zawierających dane akcesorium.

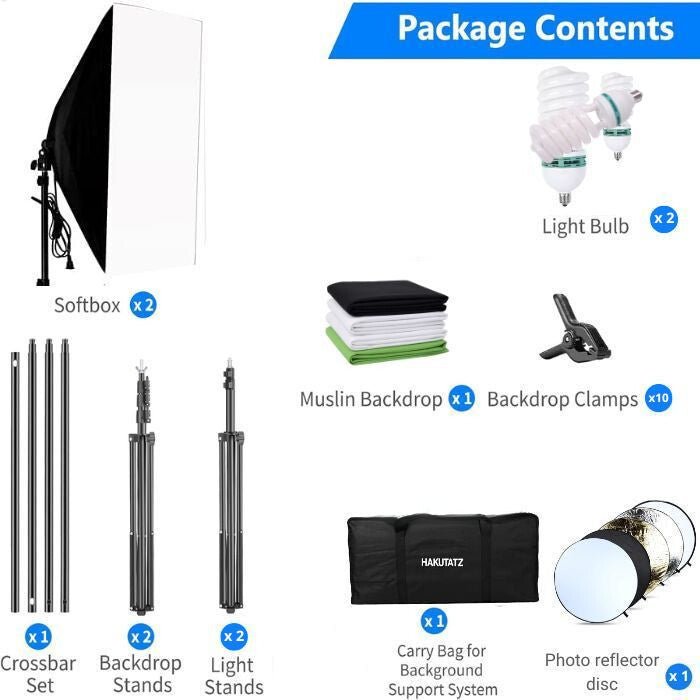

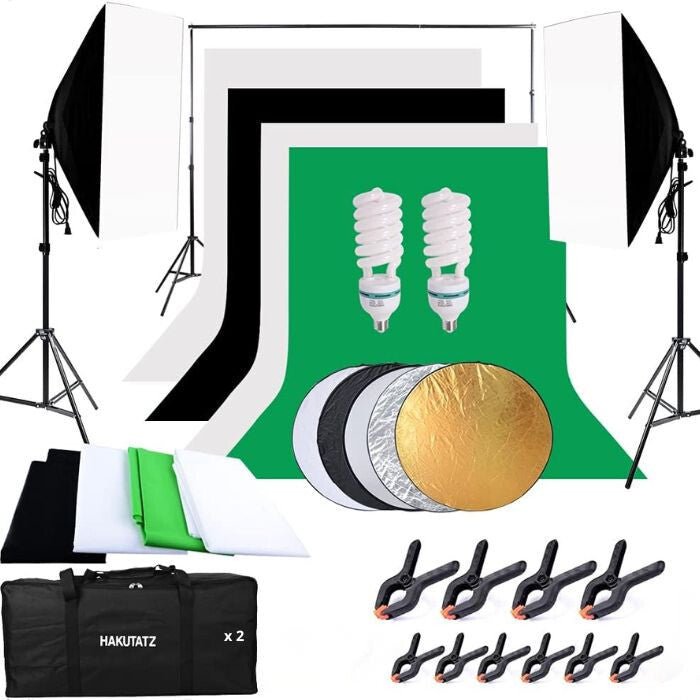

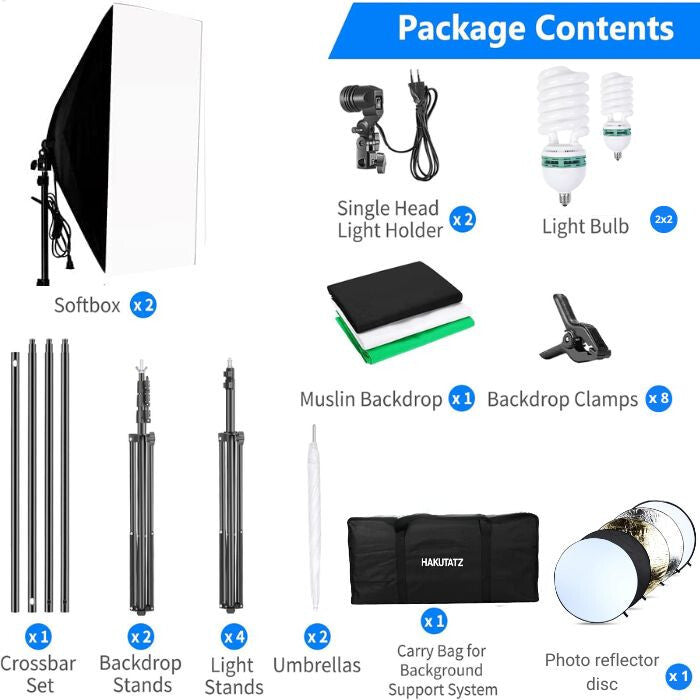

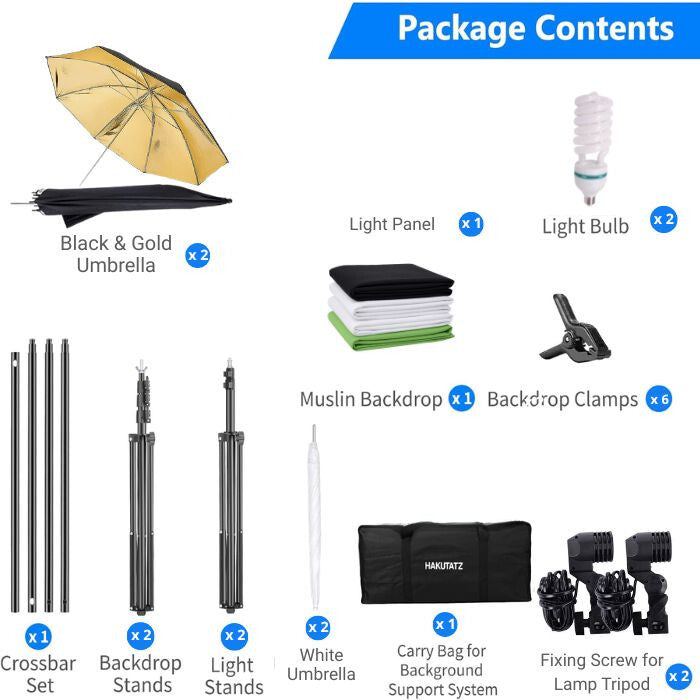

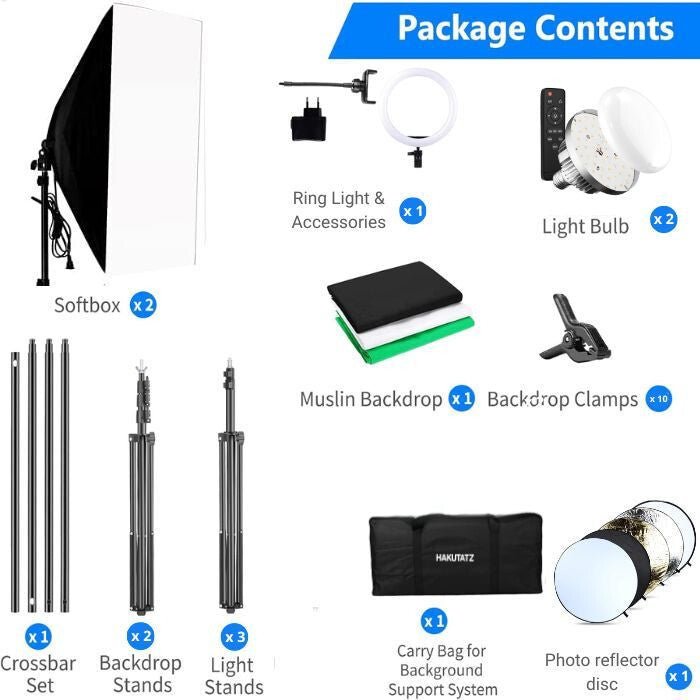

Elementy produktu

• Softbox 50 × 70 cm
• Żarówka studyjna z gwintem E27
• Śruba regulacji kąta nachylenia
• Śruba mocująca uchwyt lampy
• Włącznik/wyłącznik
• Śruba mocująca do regulacji wysokości
• Blokada nóg statywu
• Przewód zasilający
• Regulowany statyw oświetleniowy
• Statyw na tło i poprzeczka
• Klipsy do mocowania tła

Dokładna zawartość opakowania może się różnić w zależności od zakupionego wariantu. Niektóre zestawy mogą zawierać również reflektor, tła lub żarówkę z pilotem.

Dane techniczne

Statyw

• Materiał: aluminium i plastikowe elementy mocujące
• Regulowana wysokość: około 68–200 cm

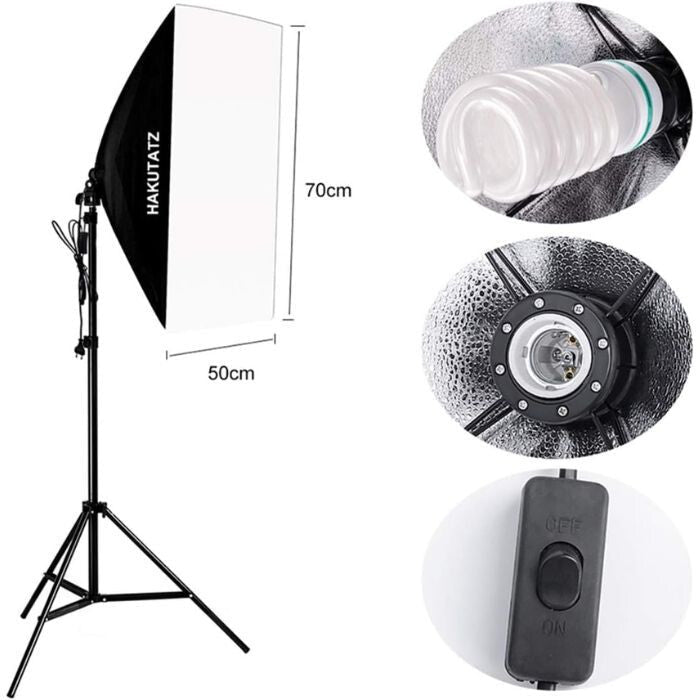

Softbox

• Wymiary: 50 × 70 cm
• Długość kabla: około 2,2 metra
• Gwint: E27
• Napięcie zasilania: 220–240 V, 50/60 Hz
• Temperatura barwowa: 5500 K
• Moc: 135 W
• Przewidywana żywotność żarówki: około 5000 godzin
• Dopuszczalna temperatura pracy: od –10 do +40 °C
• Kolor przedniej tkaniny dyfuzyjnej: biały

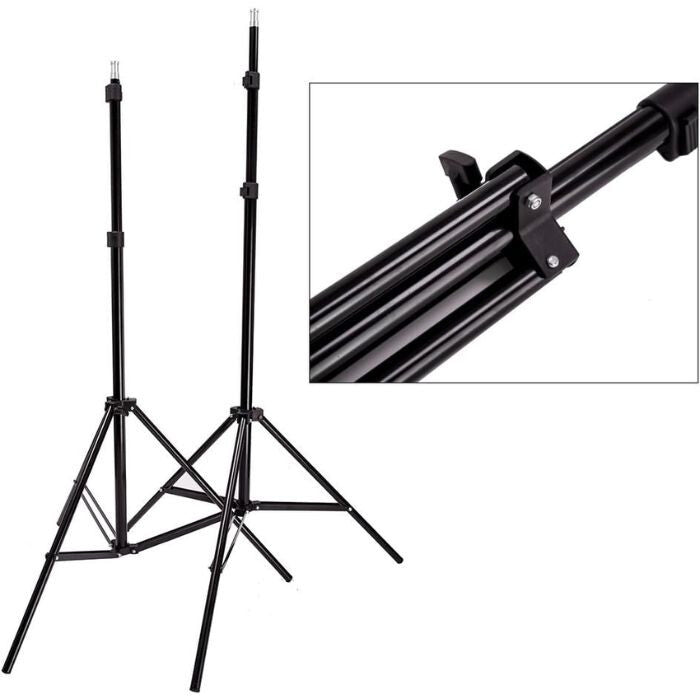

Rozstawianie statywu oświetleniowego

1. Umieść złożony statyw na stabilnej, poziomej powierzchni.
2. Poluzuj śrubę mocującą nogi statywu.
3. Rozłóż całkowicie nogi statywu.
4. Przesuń centralny element mocujący w dół, a następnie dokręć śrubę.
5. Aby wyregulować wysokość, poluzuj śrubę mocującą teleskopowego drążka.
6. Wyciągnij statyw na żądaną wysokość, a następnie dokręć śrubę.

Nie wysuwaj statywu poza oznaczenie maksymalnej wysokości.

Montaż softboxu

1. Poluzuj śrubę mocującą znajdującą się na uchwycie softboxu.
2. Umieść uchwyt softboxu na górnym złączu statywu.
3. Dokręć śrubę mocującą, aby softbox był stabilnie zamocowany.
4. Rozłóż softbox.
5. Przesuń wewnętrzny pierścień usztywniający softboxu w kierunku oprawki lampy, aż zatrzaśnie się na swoim miejscu.
6. Sprawdź, czy softbox jest całkowicie rozłożony i stabilnie zamocowany.

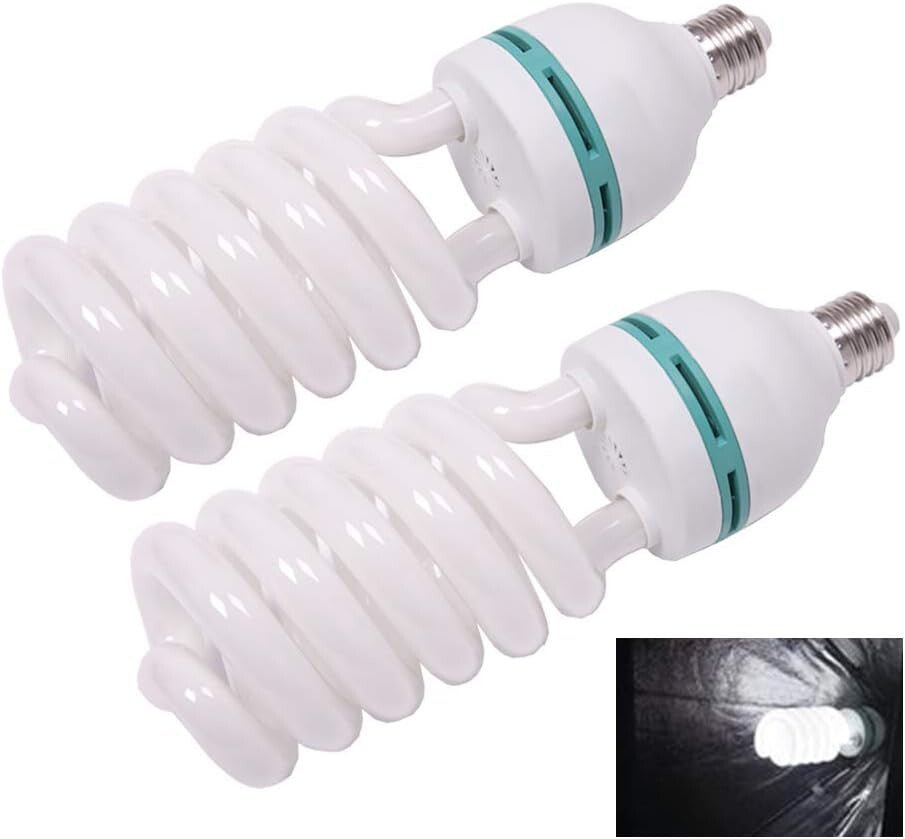

Wkładanie żarówki

1. Przed rozpoczęciem upewnij się, że przewód zasilający nie jest podłączony.
2. Ostrożnie wkręć żarówkę do oprawki E27.
3. Nie chwytaj za szklaną ani spiralną część żarówki i nie naciskaj jej mocno.
4. Po włożeniu żarówki zamocuj białą tkaninę dyfuzyjną z przodu softboxu.



Regulacja kąta oświetlenia

1. Jedną ręką przytrzymaj softbox.
2. Poluzuj znajdującą się z boku śrubę regulacji kąta nachylenia.
3. Ustaw lampę pod żądanym kątem.
4. Ponownie dokręć śrubę.

Przed poluzowaniem śruby mocującej zawsze przytrzymuj softbox, aby nie przechylił się nagle.

Włączanie i użytkowanie

1. Sprawdź, czy żarówka, softbox i statyw są prawidłowo zamocowane.
2. Podłącz przewód zasilający do odpowiedniego gniazdka ściennego.
3. Włącz lampę za pomocą przełącznika znajdującego się na przewodzie.
4. Po użyciu wyłącz lampę, a następnie odłącz wtyczkę zasilającą.
5. Przed złożeniem poczekaj, aż żarówka całkowicie ostygnie.



Montaż systemu podtrzymywania tła

1. Rozłóż nóżki obu stojaków podtrzymujących tło.
2. Przymocuj nogi stojaków za pomocą śrub mocujących.
3. Ustaw żądaną wysokość obu stojaków.
4. Połącz ze sobą elementy poprzeczki.
5. Umieść poprzeczkę na górnych uchwytach obu stojaków, a następnie ją przymocuj.

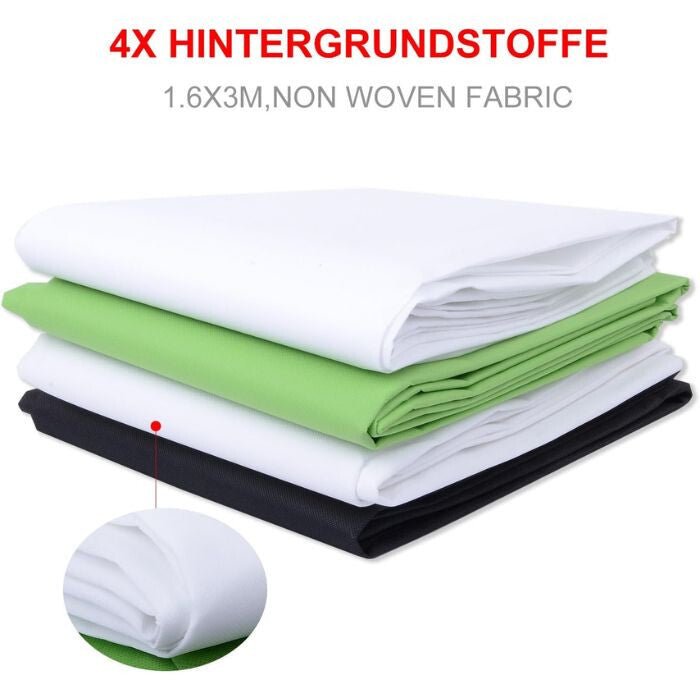

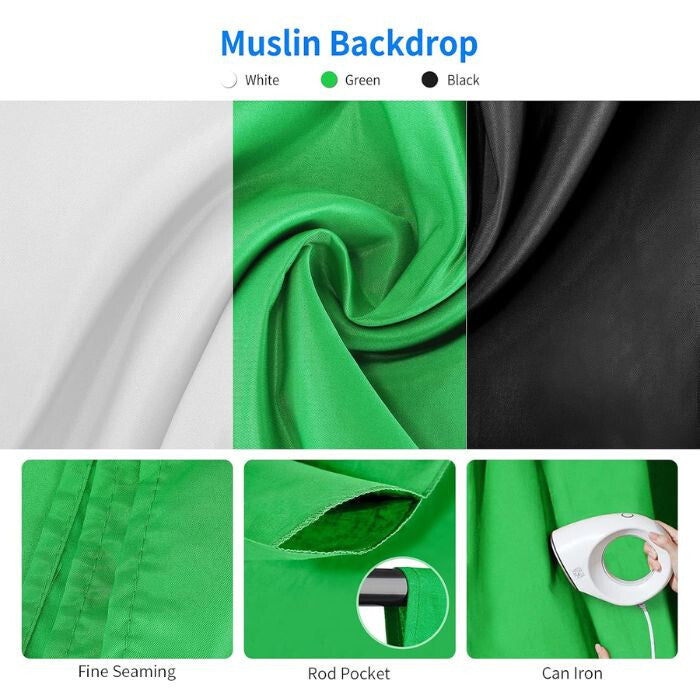

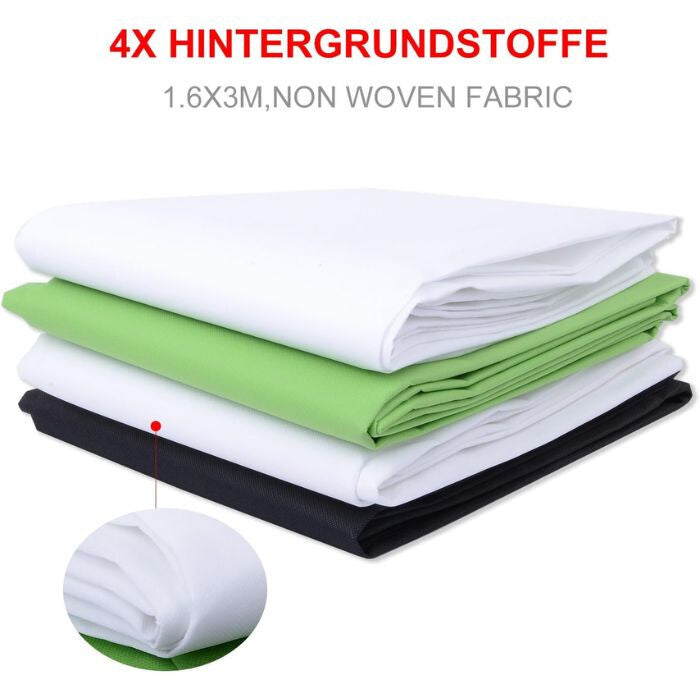

6. Rozłóż tło przed poprzeczką.

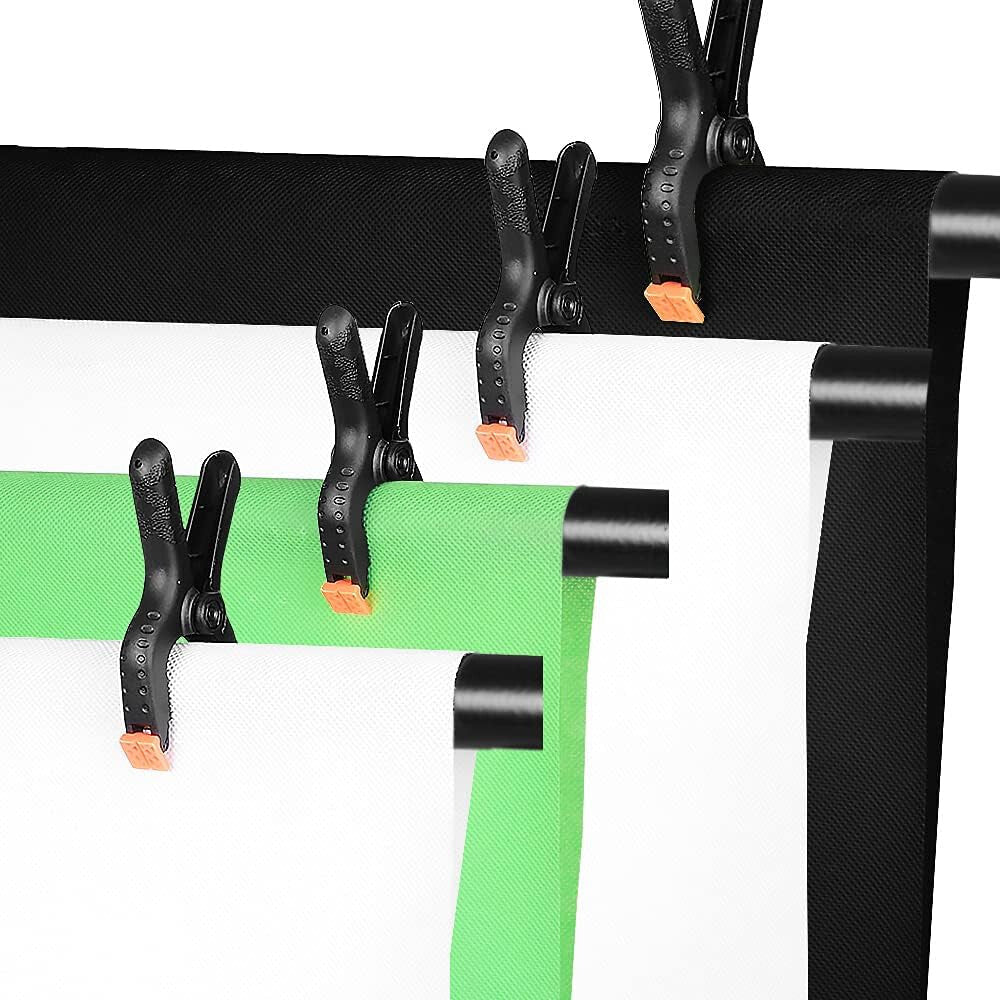

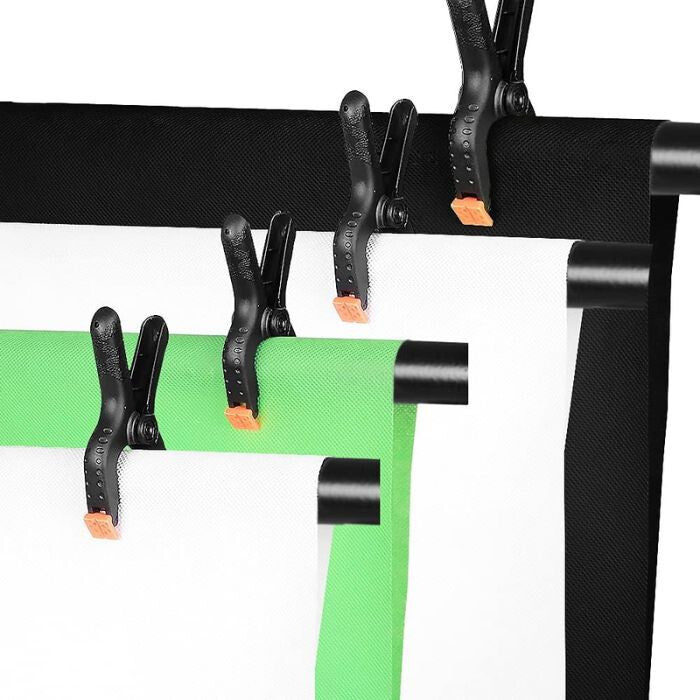

7. Za pomocą dołączonych klipsów przymocuj tkaninę do poprzeczki.
8. Wygładź tło, aby zagięcia i zmarszczenia nie były widoczne na zdjęciach ani nagraniach.

Nie zawieszaj ciężkich przedmiotów na poprzeczce.

Korzystanie z żarówki z pilotem

Jeśli zestaw zawiera żarówkę sterowaną pilotem, dostępne są następujące funkcje:

• ON: włączanie
• OFF: wyłączanie
• Brightness UP: zwiększanie jasności
• Brightness DOWN: zmniejszanie jasności
• Color temperature UP: zwiększanie temperatury barwowej
• Color temperature DOWN: zmniejszanie temperatury barwowej
• Night light mode: światło nocne, minimalna jasność
• Auxiliary light: oświetlenie dodatkowe lub światło migające
• Section: przełączanie między poziomami temperatury barwowej

Skieruj pilot w stronę żarówki. Dostępne funkcje mogą się różnić w zależności od typu żarówki.

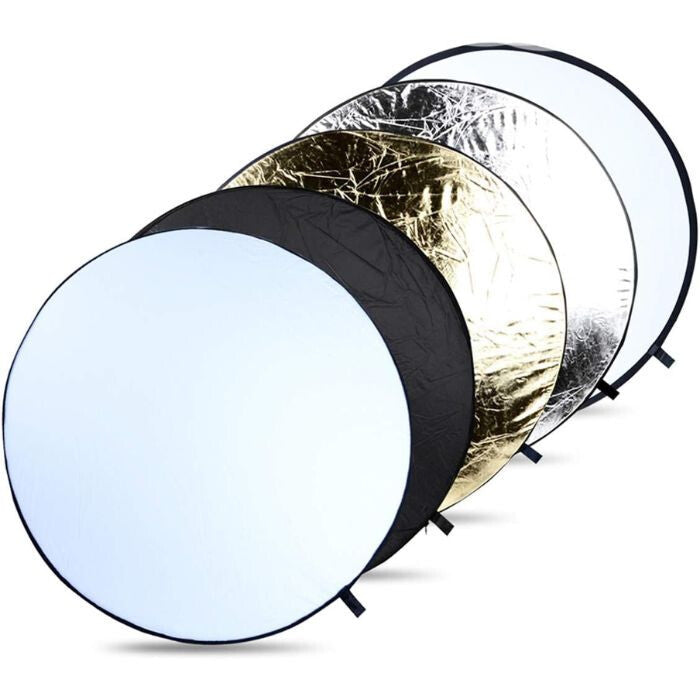

Składanie reflektora

Jeśli zestaw zawiera również reflektor:

1. Chwyć reflektor za dwa przeciwległe boki.
2. Obracaj dłońmi w przeciwnych kierunkach.
3. Złóż powstające trzy mniejsze pierścienie jeden na drugi.
4. Umieść reflektor w torbie do przechowywania.

Reflektor ma sprężynową ramę, dlatego podczas składania trzymaj go z dala od twarzy.

Zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach.
• Nie używaj go w wilgotnym ani mokrym otoczeniu.
• Trzymaj softbox z dala od zasłon, papieru i innych łatwopalnych materiałów.
• Podczas użytkowania świecąca żarówka może się nagrzewać. Nie dotykaj jej, dopóki całkowicie nie ostygnie.
• Przed wymianą żarówki lub czyszczeniem zawsze odłącz wtyczkę zasilającą.
• Nie używaj produktu z uszkodzonym przewodem, oprawką ani żarówką.
• Nie pozwalaj dzieciom korzystać z urządzenia bez nadzoru.
• Umieść stojak na stabilnej, poziomej powierzchni.
• W przypadku silniejszych ruchów powietrza umieść odpowiednie obciążenie na nogach stojaka.



Czyszczenie i przechowywanie

• Przed czyszczeniem wyłącz urządzenie i odłącz je od zasilania.
• Przetrzyj stojak i zewnętrzną część oprawki suchą lub lekko wilgotną, miękką ściereczką.
• Nie używaj żrących ani ściernych środków czyszczących.
• Tkaninę softboxu można ostrożnie czyścić ręcznie.
• Nie zanurzaj części elektrycznych w wodzie.
• Przechowuj zestaw w całkowicie suchym stanie, w chłodnym i wolnym od kurzu miejscu.
